Cambio de sensor inductivo

Atención: Por favor, antes de trabajar con el equipo realice una lectura previa de todas las instrucciones a continuación para evitar inconvenientes.

La apertura del equipo debe ser realizada con la máquina DESENCHUFADA de la alimentación de red.

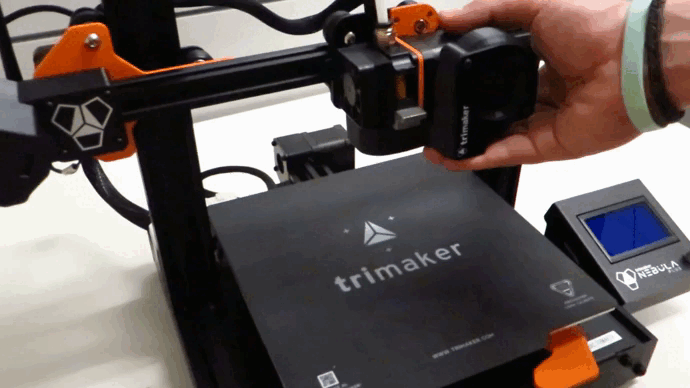

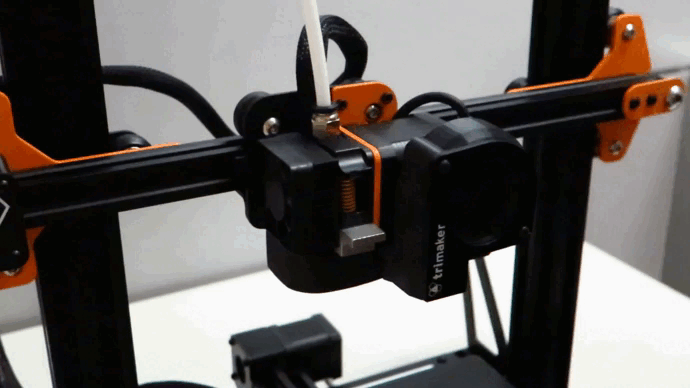

1) Para realizar el cambio de su sensor inductivo primero retire el cabezal de la Nébula Plus para tener un mejor acceso a  los cables. Desajustamos los tronillos que lo sujetan, en la parte superior e inferior de este:

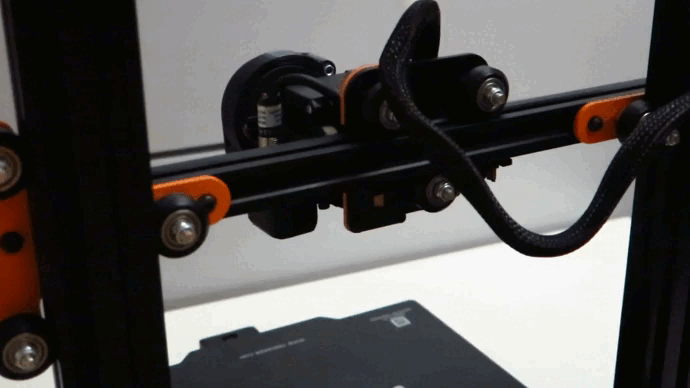

2) Al tener el cabezal libre, debe desajustar el tornillo lateral que presiona el sensor en su soporte y quitar el sensor.

3) Aquí el proceso se divide en 2 dependiendo de la versión.

3.A) Número de serie con versión con "V1":

TPN-LXXX-NXXX-V1-XXXX

Quitar la tapa de la electrónica desajustando los tornillos inferiores. La impresora debe de estar desenchufada de la alimentación.

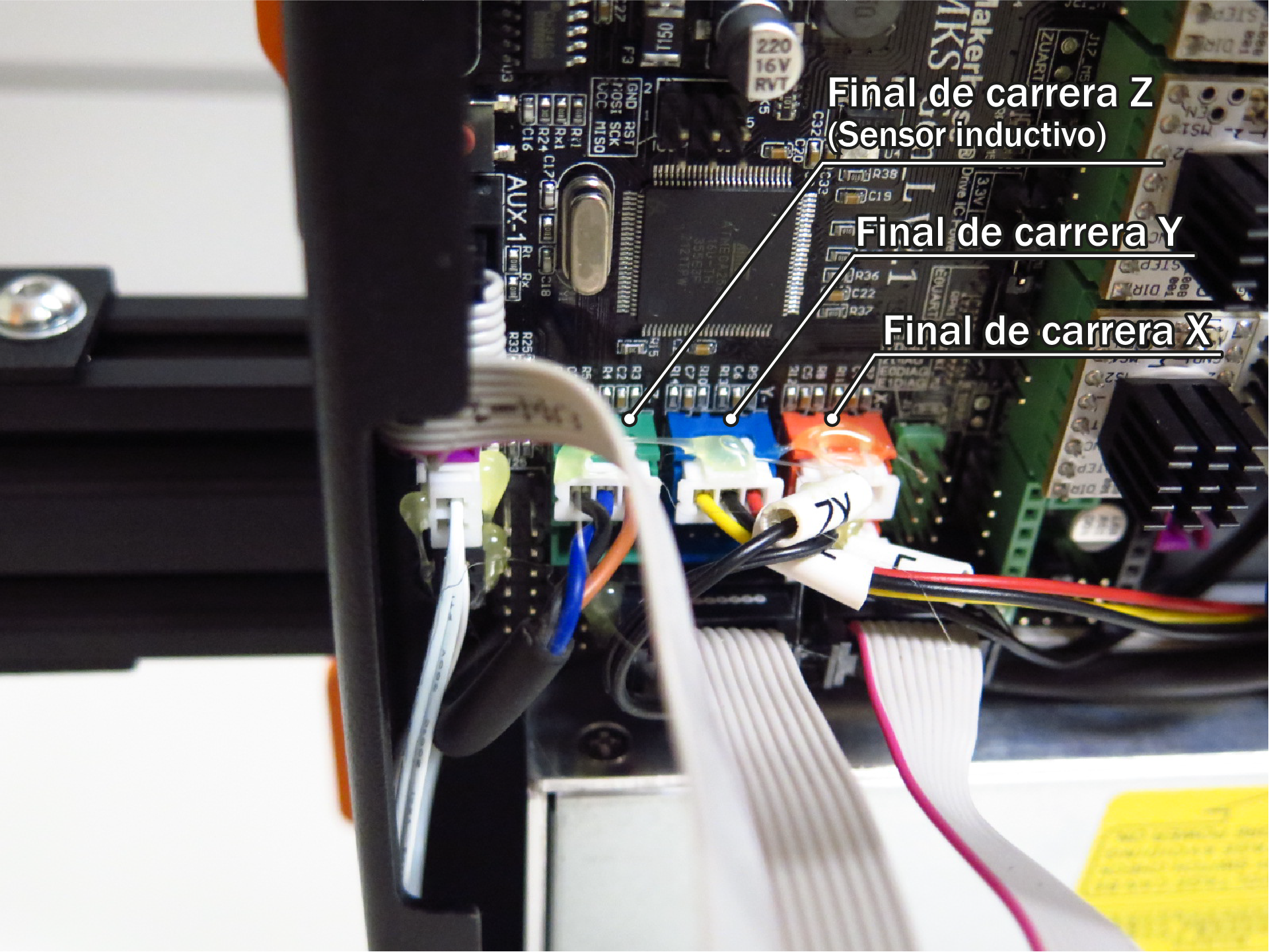

4.A) Una vez quitada la tapa, desconectar el sensor (final de carrera Z) de su terminal en el motherboard. El sensor viejo y su cable debe ser retirado de la malla plástica negra cortando algunos precintos que la sujetan.

5.A) Si el nuevo sensor inductivo es de 6-36V Debemos retirar el terminal del cable marrón del la ficha y conectarlo a un terminal positivo de la fuente de alimentación. Podemos darnos cuenta si nuestro sensor inductivo es de 6-36V porque es indicado en la etiqueta del mismo.

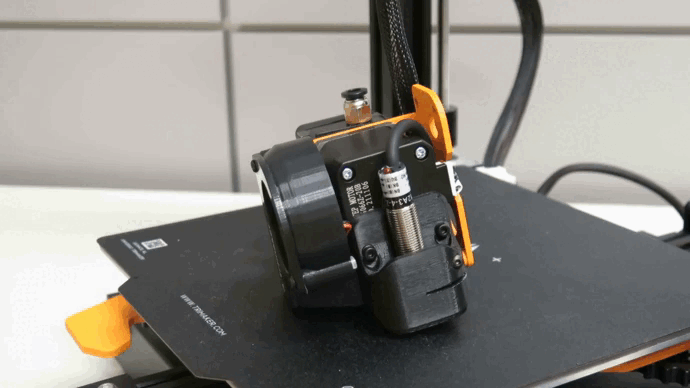

6.A) Luego colocamos el nuevo sensor en su posición y nos aseguramos que ha llegado al fondo de la pieza impresa negra que lo sujeta y ajustamos el tornillo (Proceso inverso del punto 2).

SUGERENCIA: Antes de continuar sugerimos hacer una prueba de funcionamiento del nuevo sensor SIN pasarlo por la malla negra, es decir que se puede dejar el cable negro colgando y solamente enchufado a la placa electrónica.

7.A) Si todo ha funcionado correctamente, pasamos el cable definitivamente por la malla plástica hasta llegar a la electrónica.

8.A) Ahora conectamos definitivamente el sensor en el terminal correspondiente, como muestra la imagen del punto 4.

9.A) Si al probar ir a HOME la máquina choca contra la cama recomendamos leer el siguiente artículo: "El carro del extrusor choca contra la cama"

3.B) Número de serie con versión con "V2" o "V3":

TPN-LXXX-NXXX-V2-XXXX

TPN-LXXX-NXXX-V3-XXXX

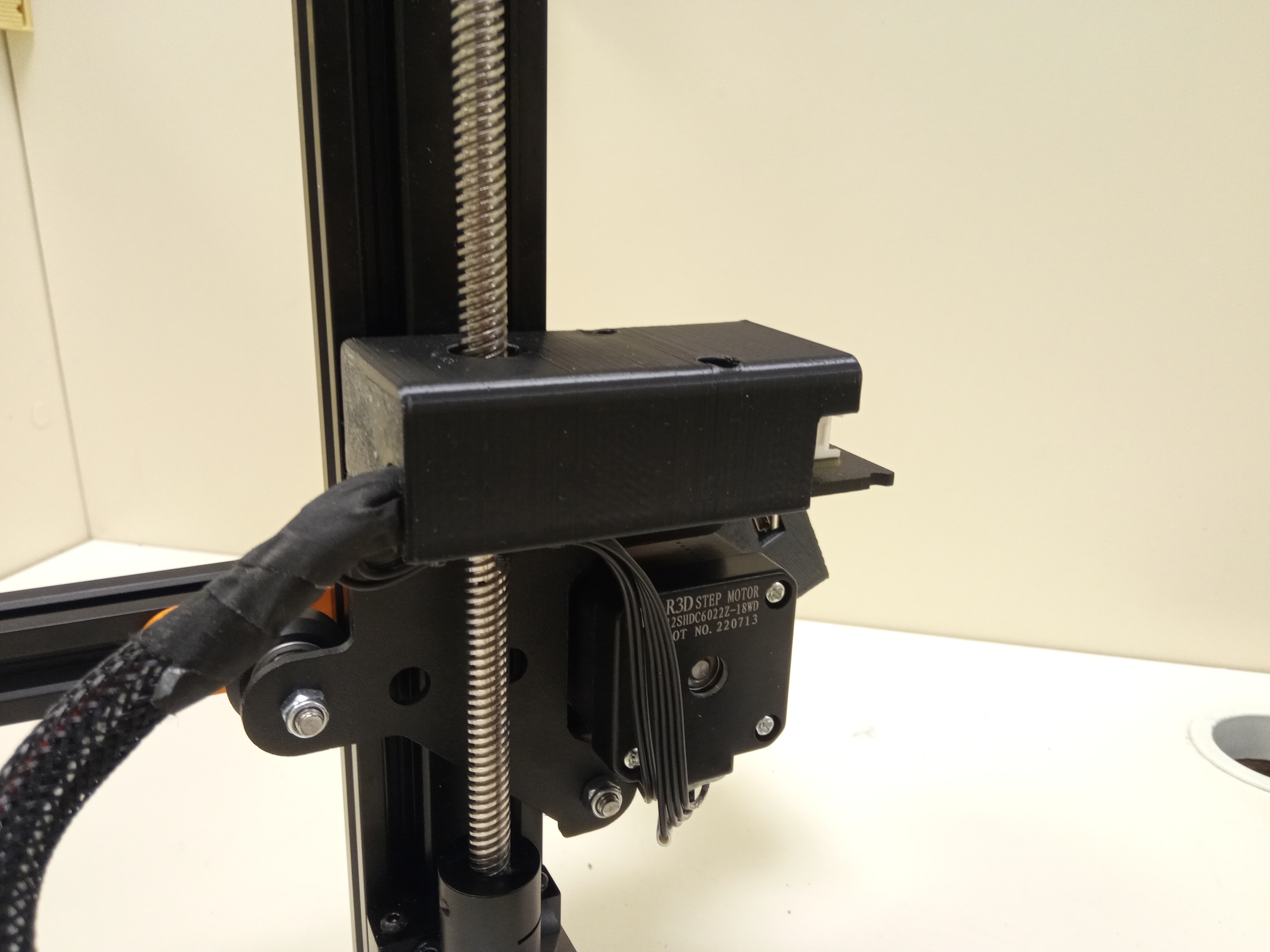

Estas máquinas poseen una caja de conexión intermedia y el sensor se debe de conectar en la placa electrónica que la misma posee adentro.

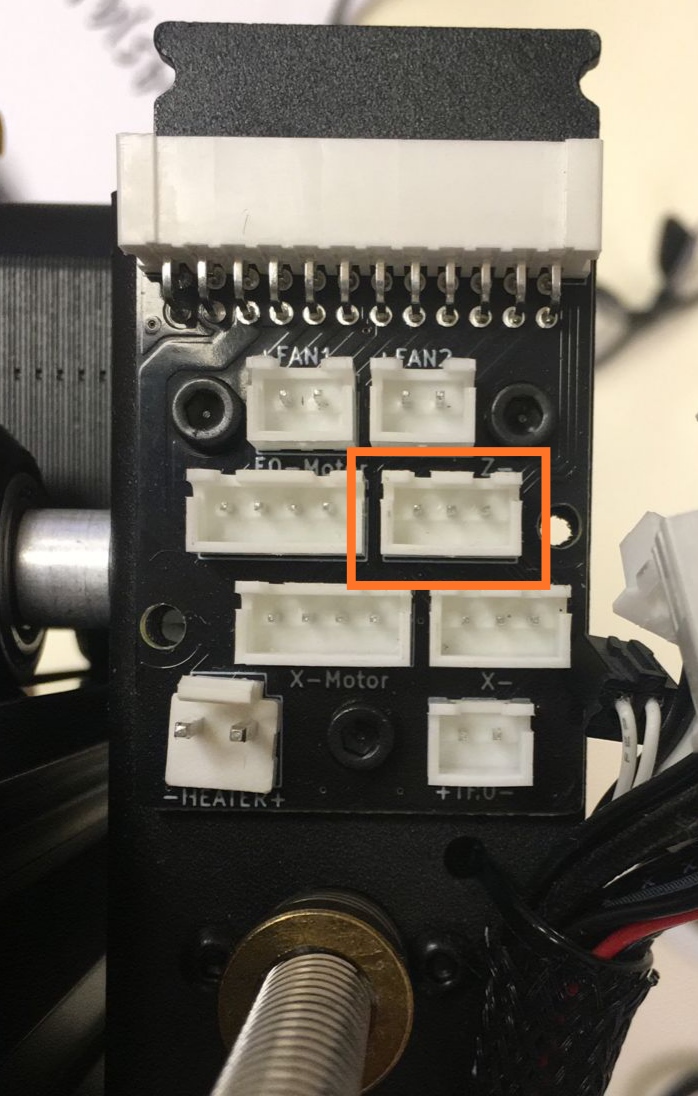

4.B) Una vez quitada la tapa, desconectar el sensor de su terminal de la placa de conexión intermedia. El sensor viejo y su cable debe ser retirado de la malla plástica negra quitando las cintas negras de tela.

5.B) Luego colocamos el nuevo sensor en su posición y nos aseguramos que ha llegado al fondo de la pieza impresa negra que lo sujeta y ajustamos el tornillo (Proceso inverso del punto 2).

SUGERENCIA: Antes de continuar sugerimos hacer una prueba de funcionamiento del nuevo sensor SIN pasarlo por la malla negra, es decir que se puede dejar el cable negro colgando y solamente enchufado a la placa electrónica.

6.B) Si todo ha funcionado correctamente, pasamos el cable definitivamente por la malla plástica hasta llegar a la caja de conexionado intermedio.

7.B) Ahora conectamos definitivamente el sensor en el terminal correspondiente, como muestra la imagen del punto 4.B.

8.B) Si el nuevo sensor inductivo a colocar en la impresora es de 6-36V, debemos hacer algunos pasos adicionales, del 9B hasta 12B. Si el sensor inductivo es de 5V, podemos saltar al punto 14.B. Para saber si nuestro sensor es de 6-36V debemos revisar la etiqueta del mismo.

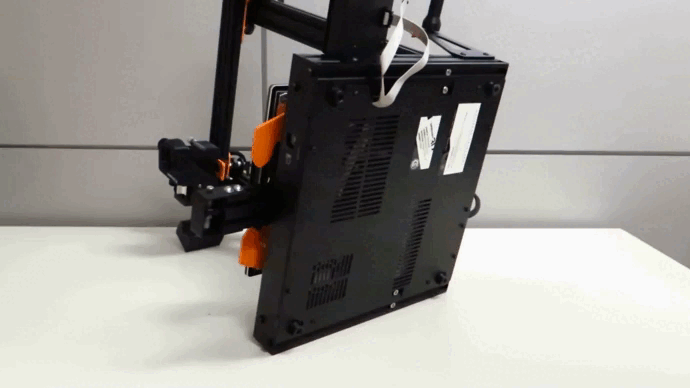

9.B) Debemos retirar la tapa de la electrónica del equipo:

10.B) A continuación, identificamos el terminal del sensor inductivo y del final de carrera del eje X:

11.B) Desconectamos el terminal del sensor inductivo, y retiramos el terminal correspondiente al cable marrón. Luego, conectamos este terminal a un terminal positivo de la fuente de alimentación.

12.B) Por ultimo, desconectamos el cable del final de carrera de X. Debemos retirar el terminal correspondiente al cable de tensión. Es el cable de la derecha, según la orientación de la imagen en el punto 10.B, también esta indicado como terminal de 5V en la motherboard. Debemos aislar el terminal retirado con cinta aisladora o vaina termo contraíble.

13.B) Colocamos la tapa de la electrónica nuevamente en su lugar

14.B) Montamos el extrusor en su lugar correspondiente y volvemos a calibrar e offset de nuestro equipo

15.B) Si al probar ir a HOME la máquina choca contra la cama recomendamos leer el siguiente artículo: "El carro del extrusor choca contra la cama"
