1) Armado de tu Nébula

Al abrir la caja de la Nébula, nos encontramos con los siguientes componentes:

• Base de la Impresora
• Arco de la Impresora
• Extrusor
• Tubo de teflón
• Pantalla
• Soporte de filamento
• Rollo de filamento
• Caja de Herramientas

1) Montaje del Arco

Elementos necesarios:

• Arco de la impresora
• Base de la impresora
• Conjunto de tornillos numero 1
• Llave Allen

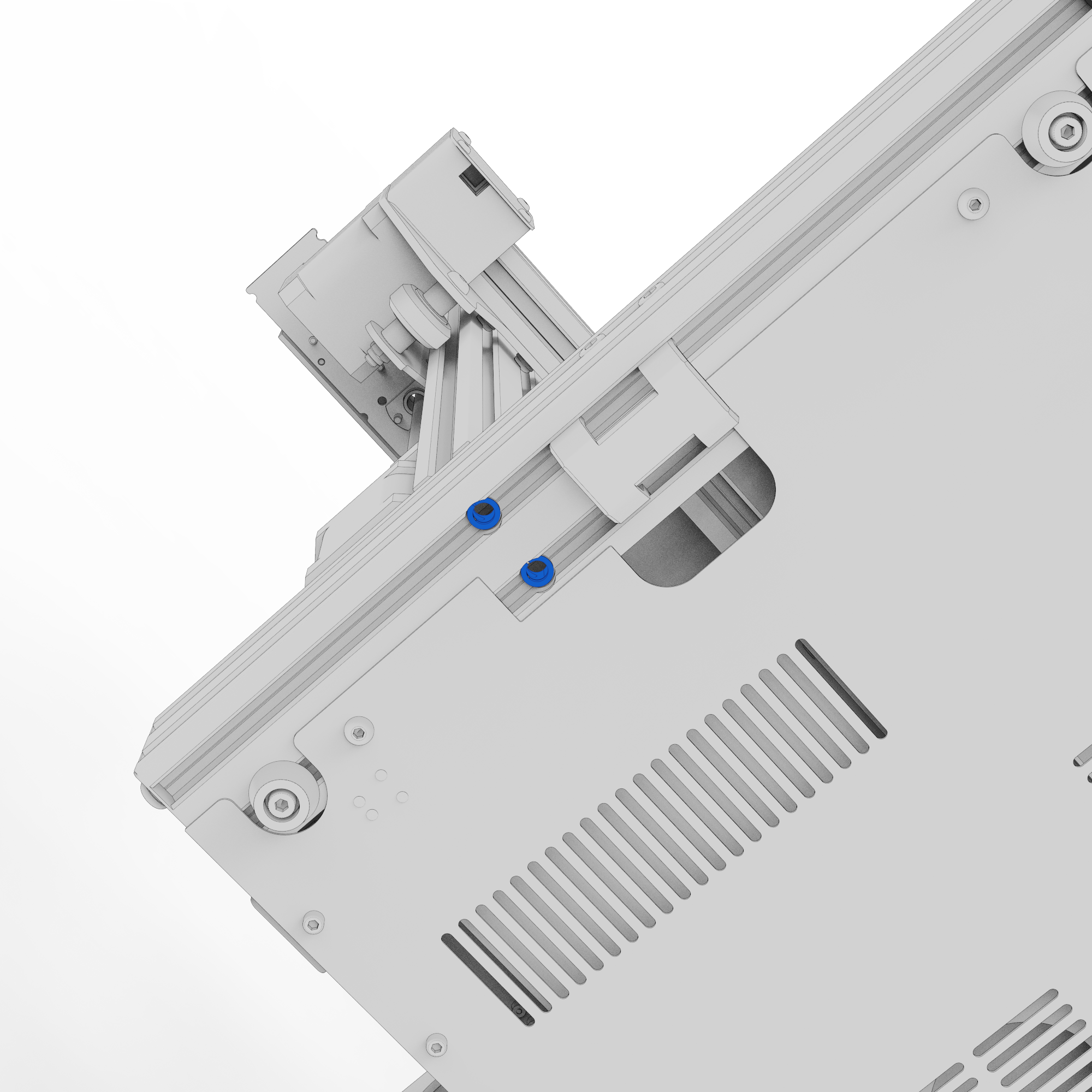

Procedemos colocando las arandelas en los tornillos y atornillamos el arco a la base como se muestra en la imagen.

OBS. : Recomendamos no dar vuelta la base para colocar el arco, simplemente apoye la base apenas sobresaliendo de una mesa. Luego apoye el arco como muestra la figura y desde abajo fije el primer tornillo a mano, mientras sujeta el arco firmemente. Luego haga lo mismo con el otro lado.

2) Montaje del extrusor

Elementos necesarios:

• Conjunto de tornillos numero 2
• Llave Allen

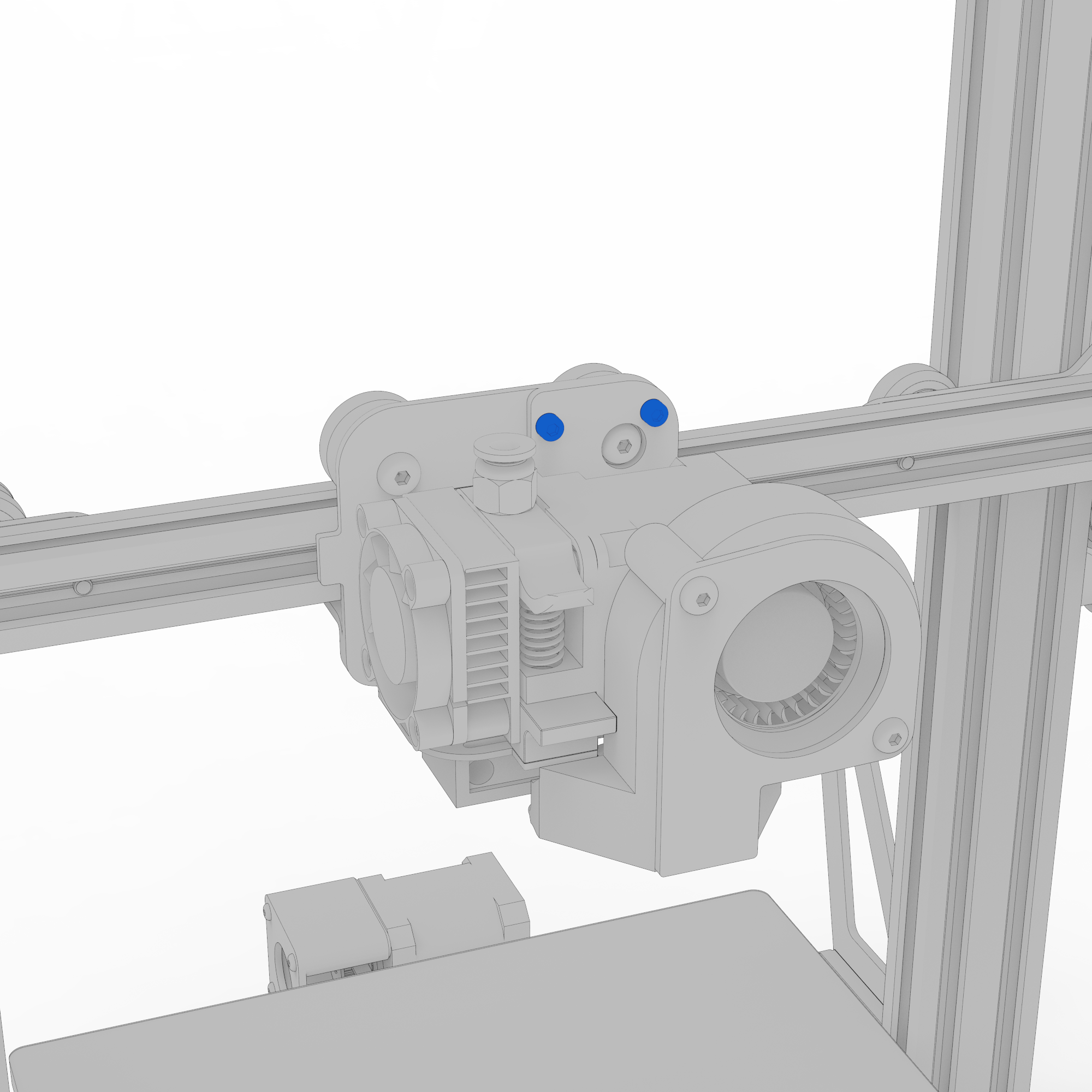

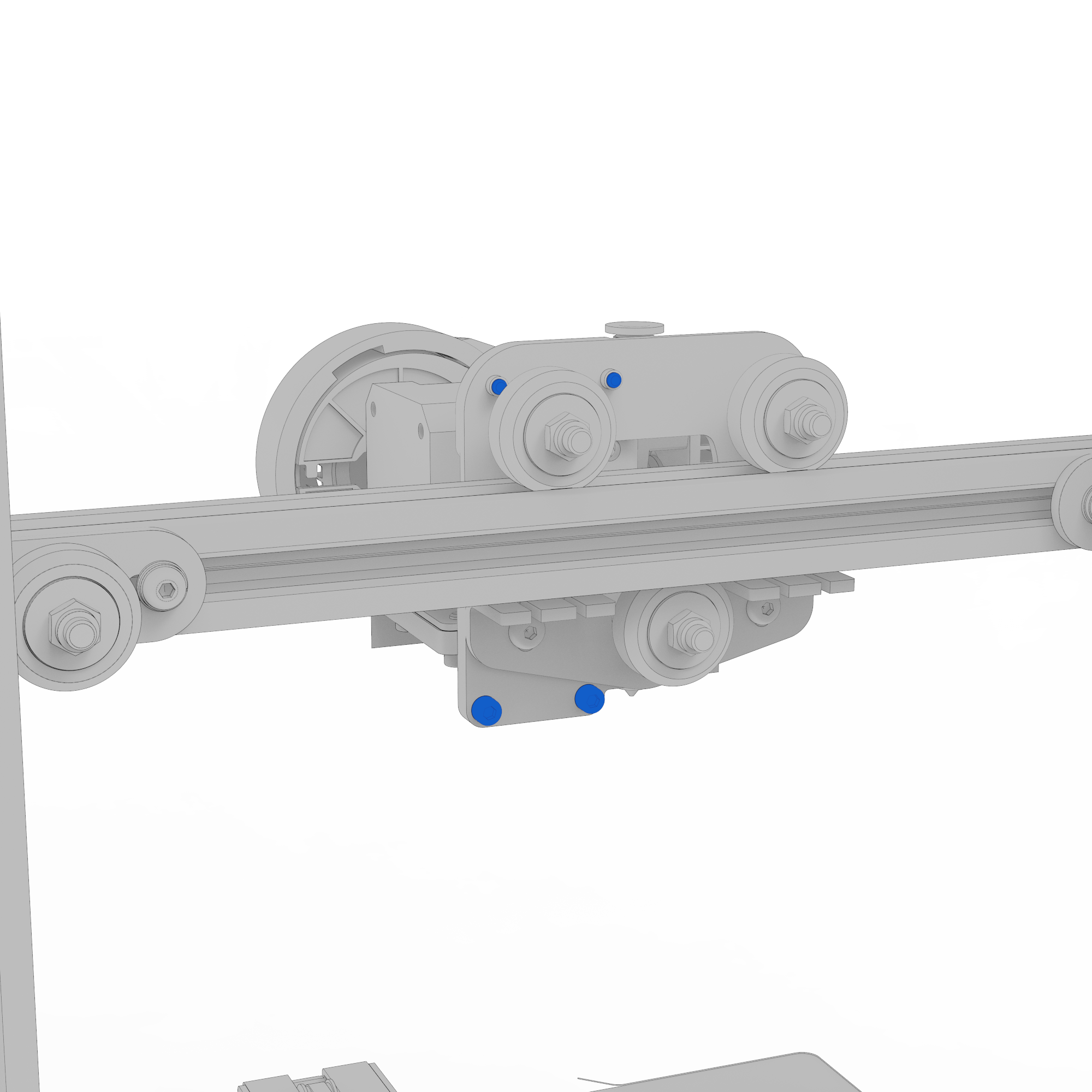

Los tornillos superiores del extrusor se colocan desde el frente de la maquina usando la llave más larga, mientras que los inferiores se colocan desde la parte trasera de la maquina.

IMPORTANTE: El extrusor debe ser pasado por medio del arco, no por encima de este.

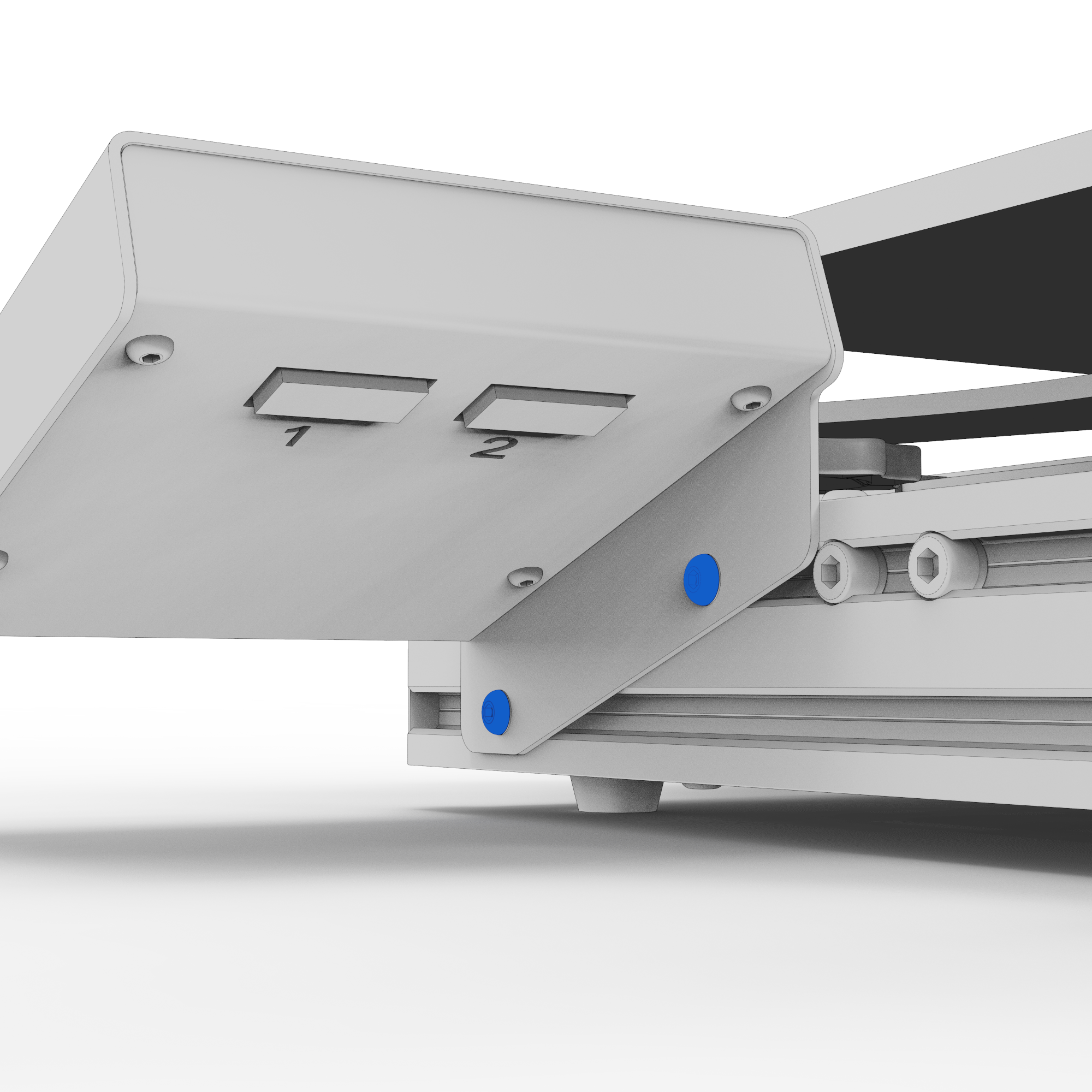

3) Montaje de la Pantalla

Elementos necesarios:

• Pantalla
• Conjunto de tornillos Numero 3

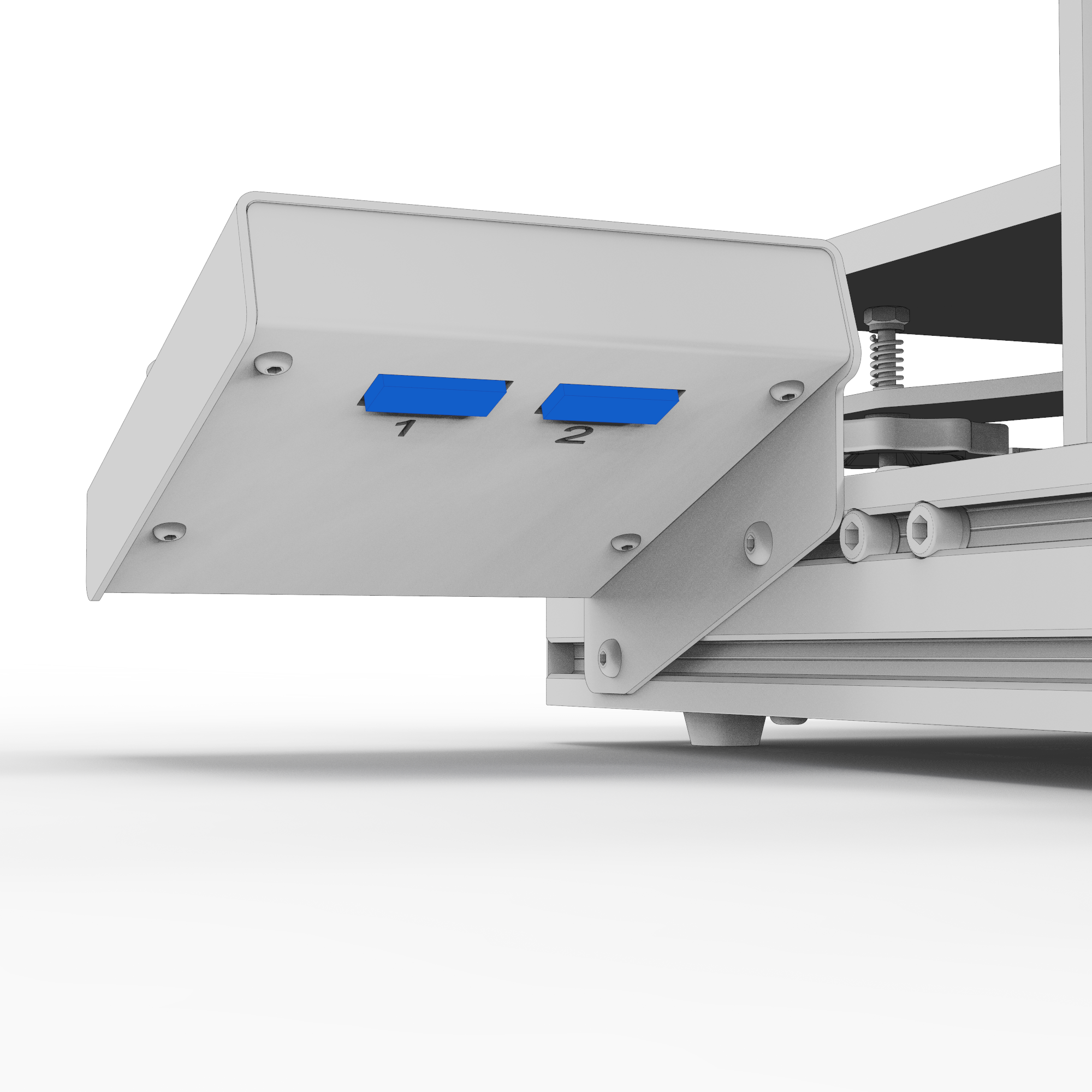

Utilizando dos tornillos del conjunto numero 3, montamos la pantalla de la maquina y conectamos los cables respetando los números indicados en la carcaza y en los cables.

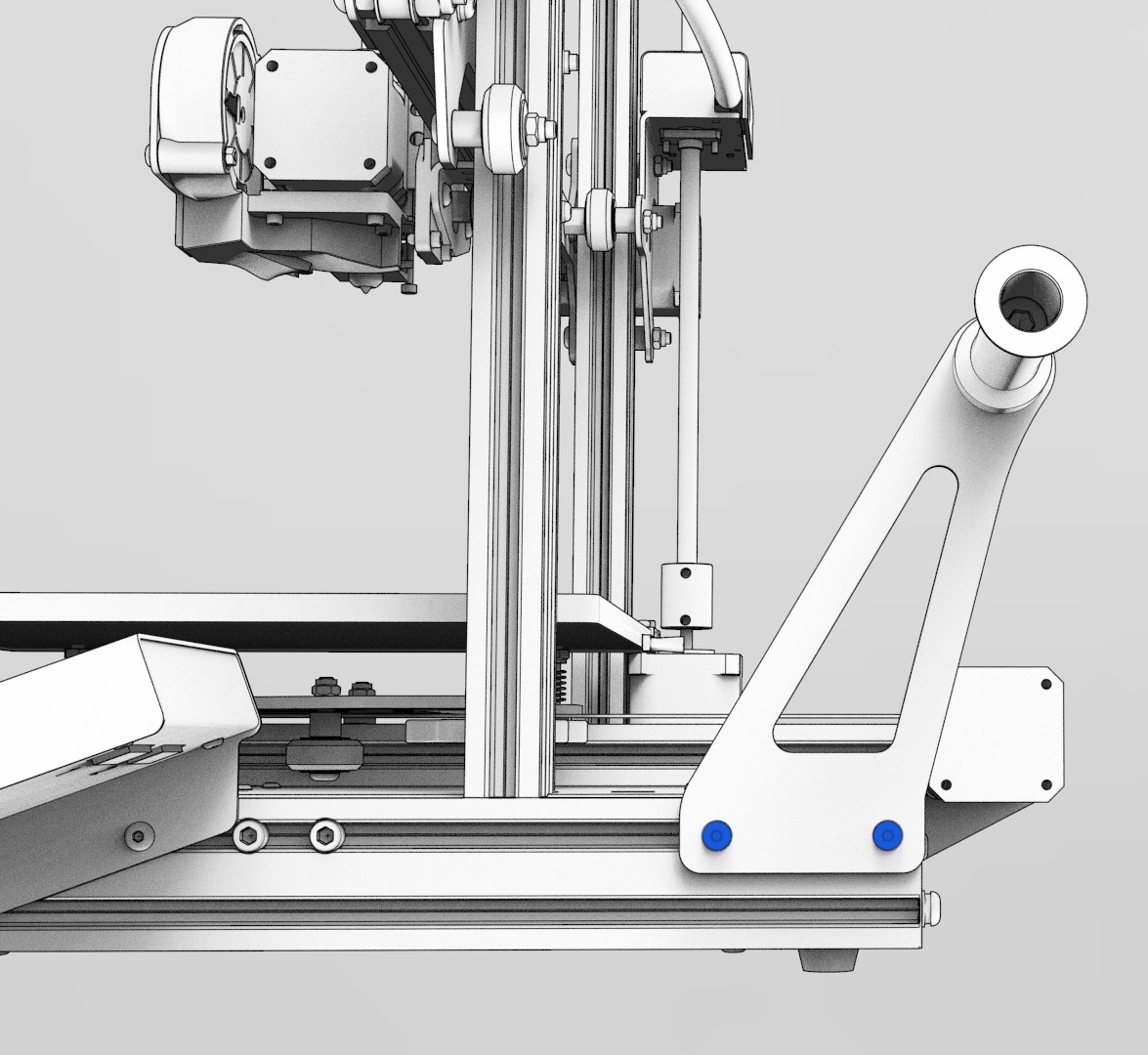

4) Montaje del soporte de filamento

Elementos necesarios:

• Soporte de filamento
• Conjunto de tornillos Numero 3

Utilizando los últimos tornillos del conjunto numero 3, montamos el soporte de filamento.

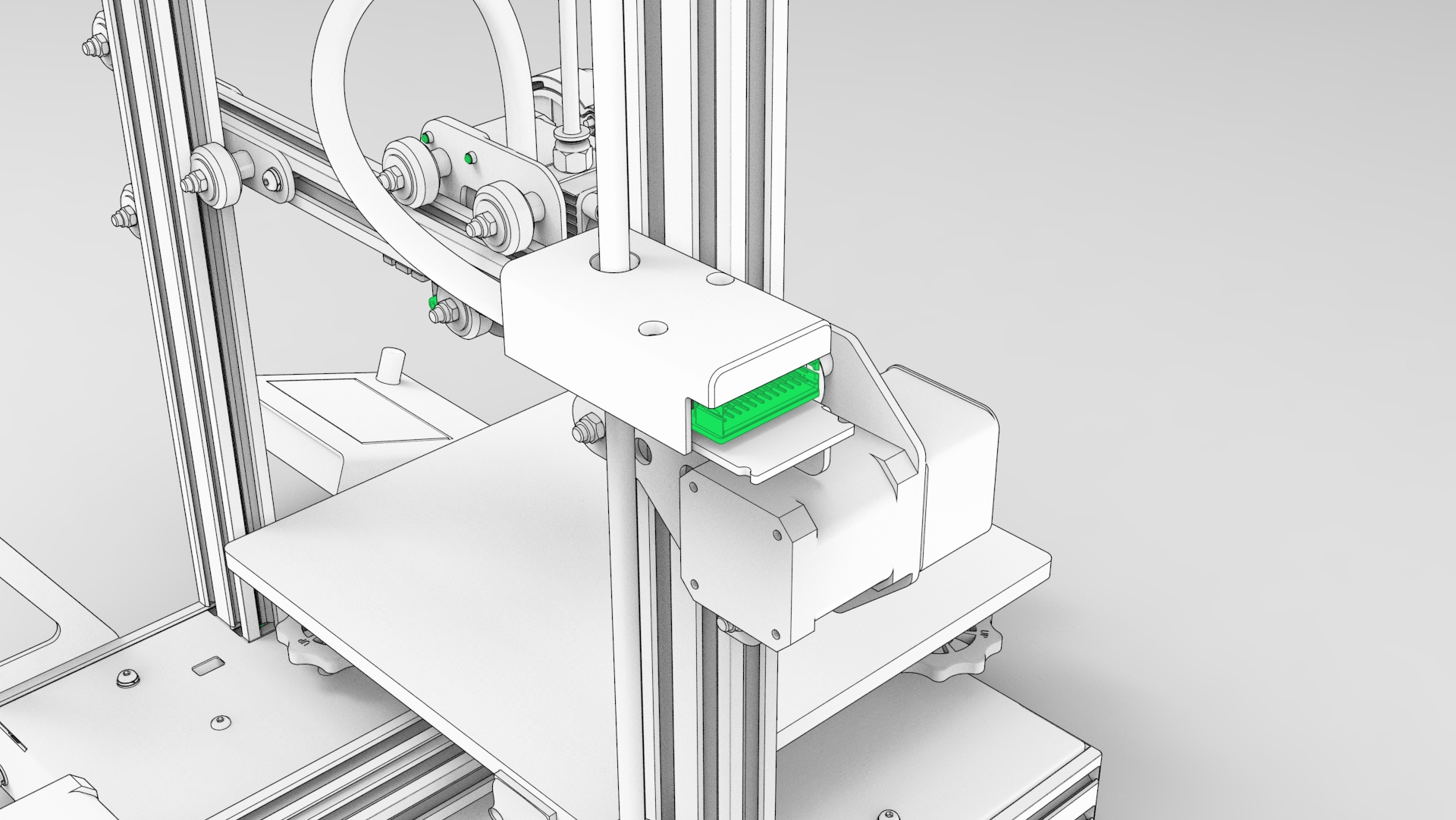

5) Conexión del extrusor

    Conectamos el cable proveniente de la base de la impresora en el terminal indicado en la imagen. Debemos respetar la orientación del cable indicada en la etiqueta y asegurarnos que la conexión sea correcta. Si el cable no se conecta correctamente se pueden generar inconvenientes en el movimiento y calentamiento de la impresora.

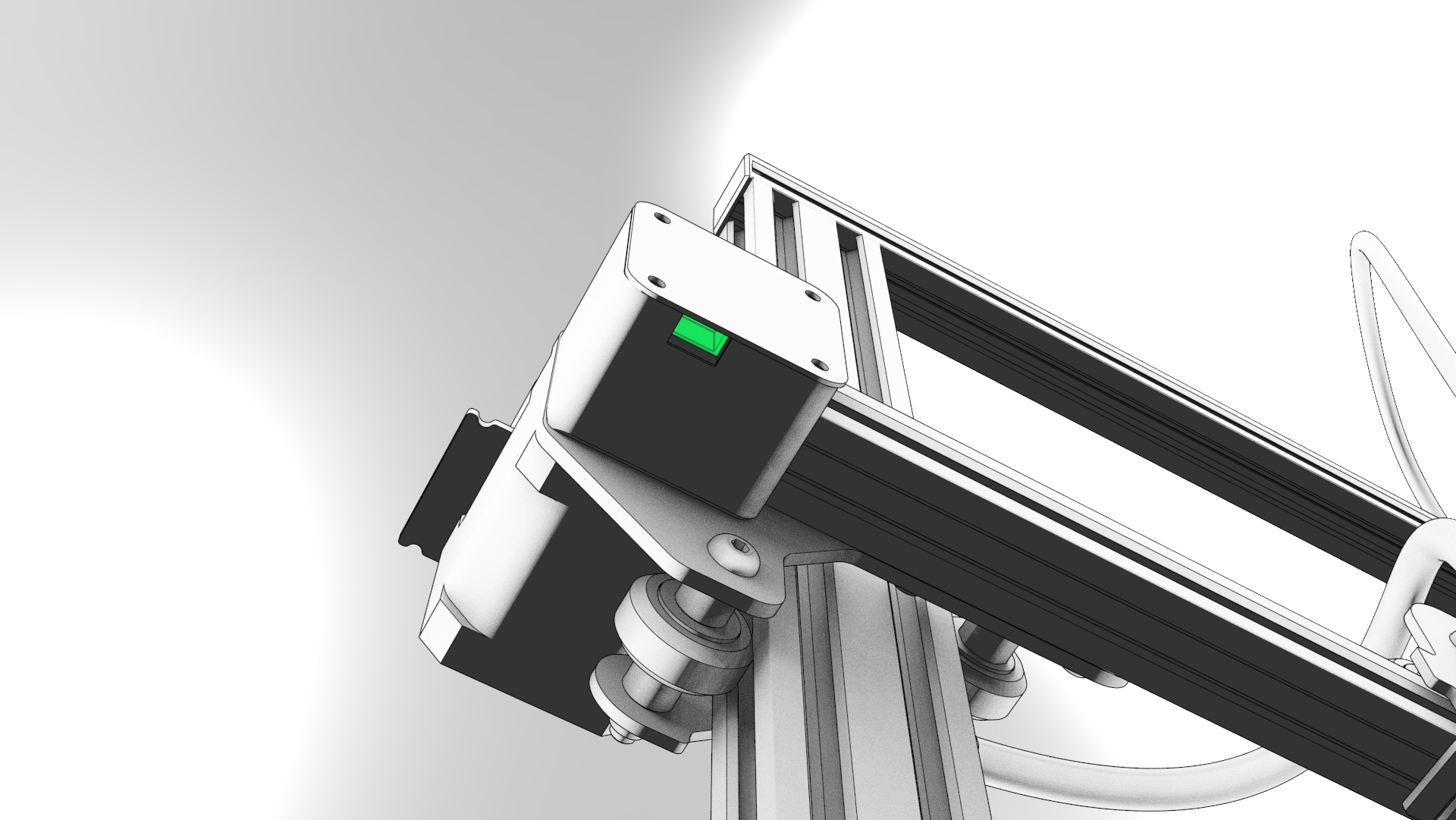

6) Conexión del motor

Conectamos el motor del eje X mediante el cable X1

7) Conexión del final de carrera

Conectamos el final de carrera del eje X mediante el cable X2

8) Conexión del sensor de fin de filamento

Conectamos el sensor de fin de filamento mediante el cable F

9) Conexión del motor del eje Z

Conectamos el motor del eje Z mediante el cable Z1

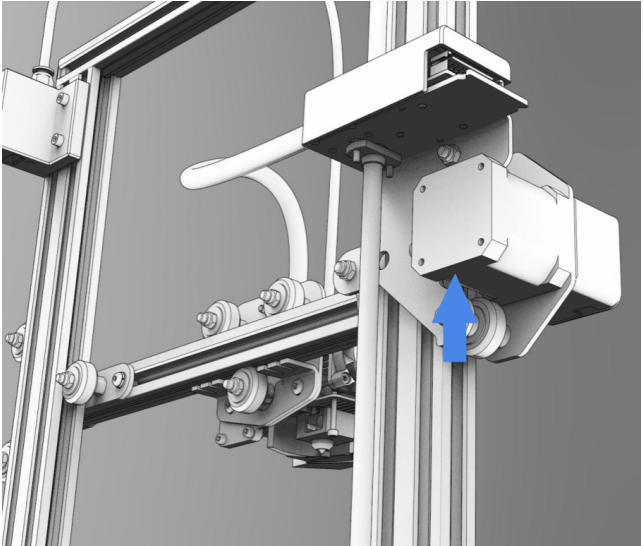

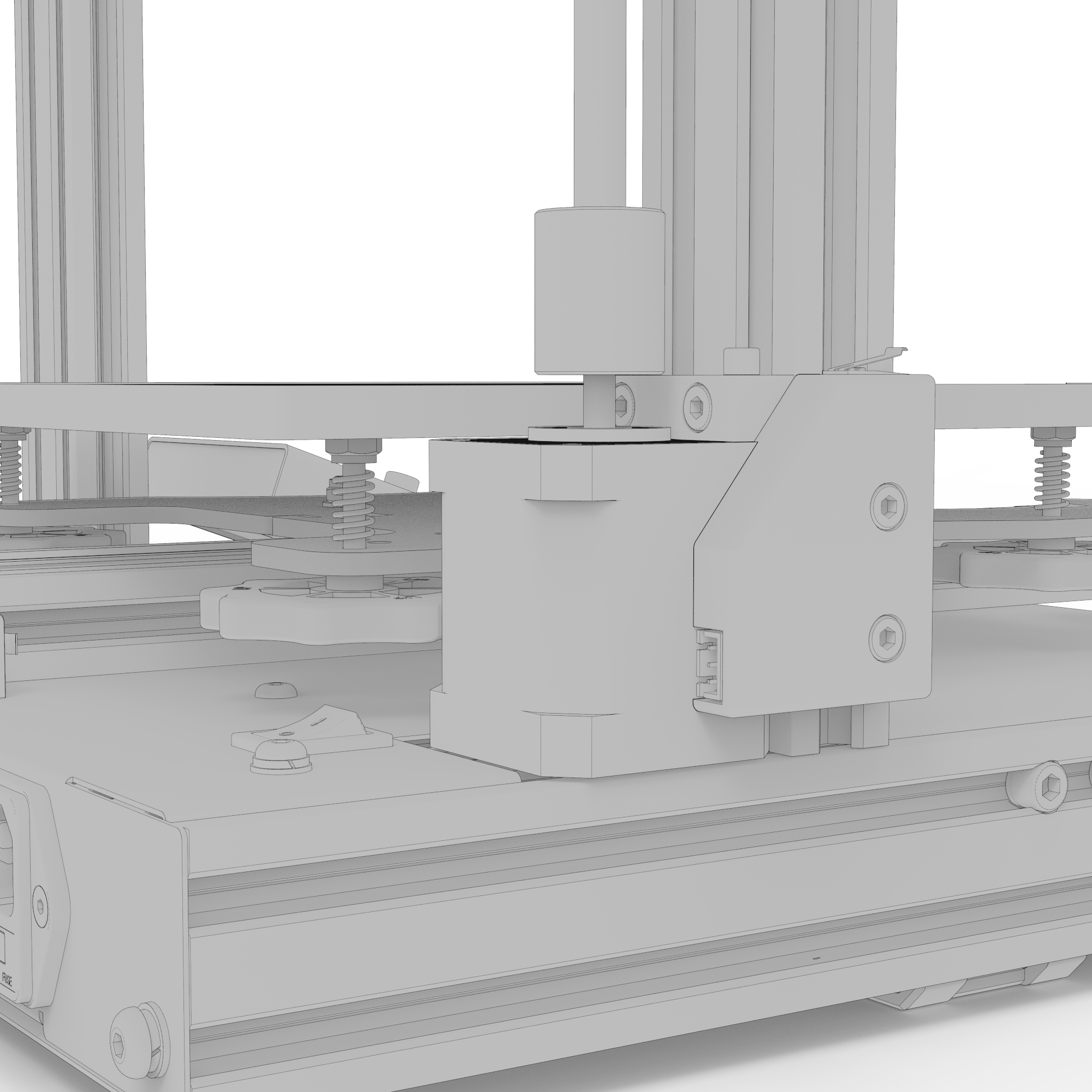

10) Conexión del final de carrera de Z

Conectamos el cable del final de carrera de Z en el terminal mostrado en la imagen

11) Montaje del tubo de teflón

Elementos necesarios:

• Tubo de teflón

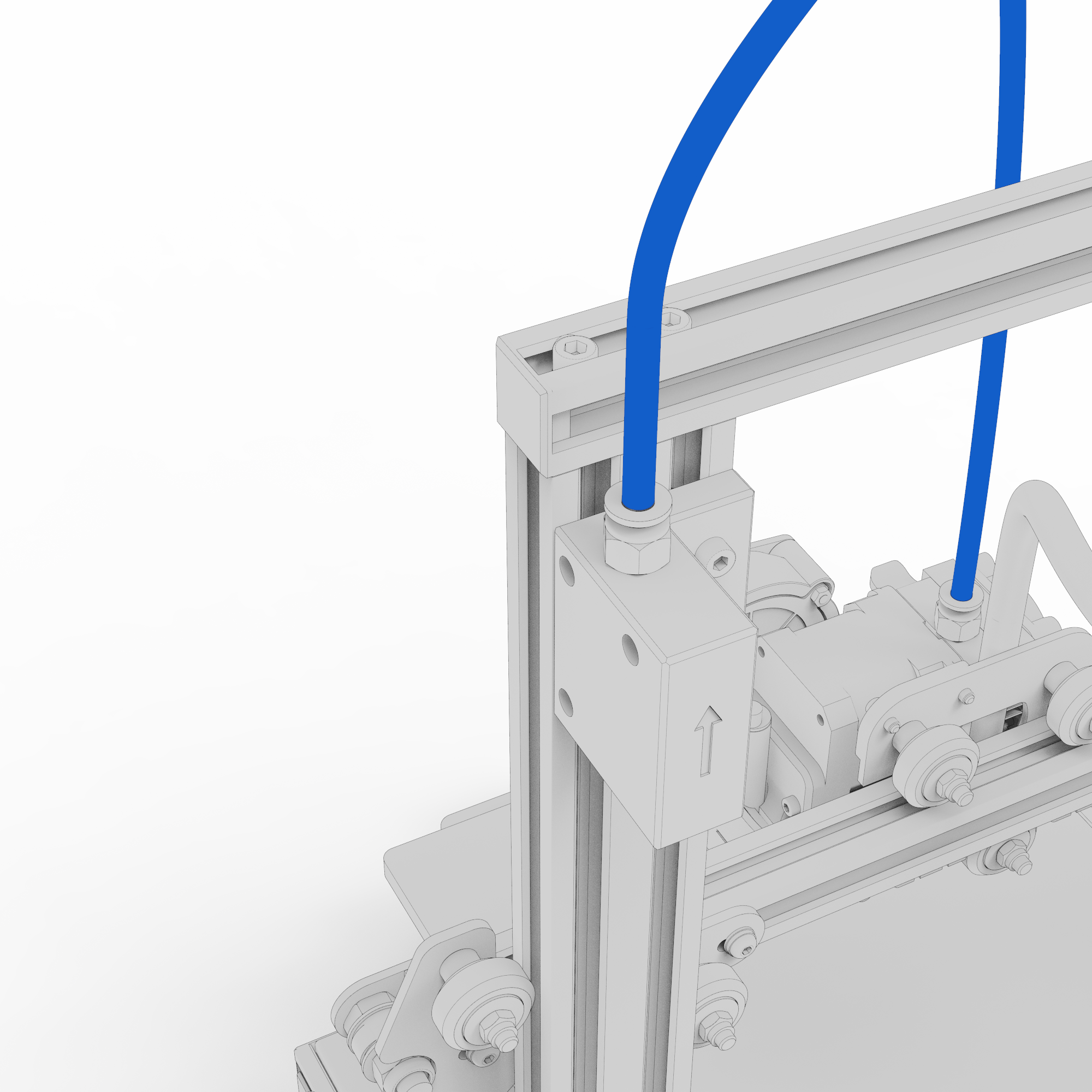

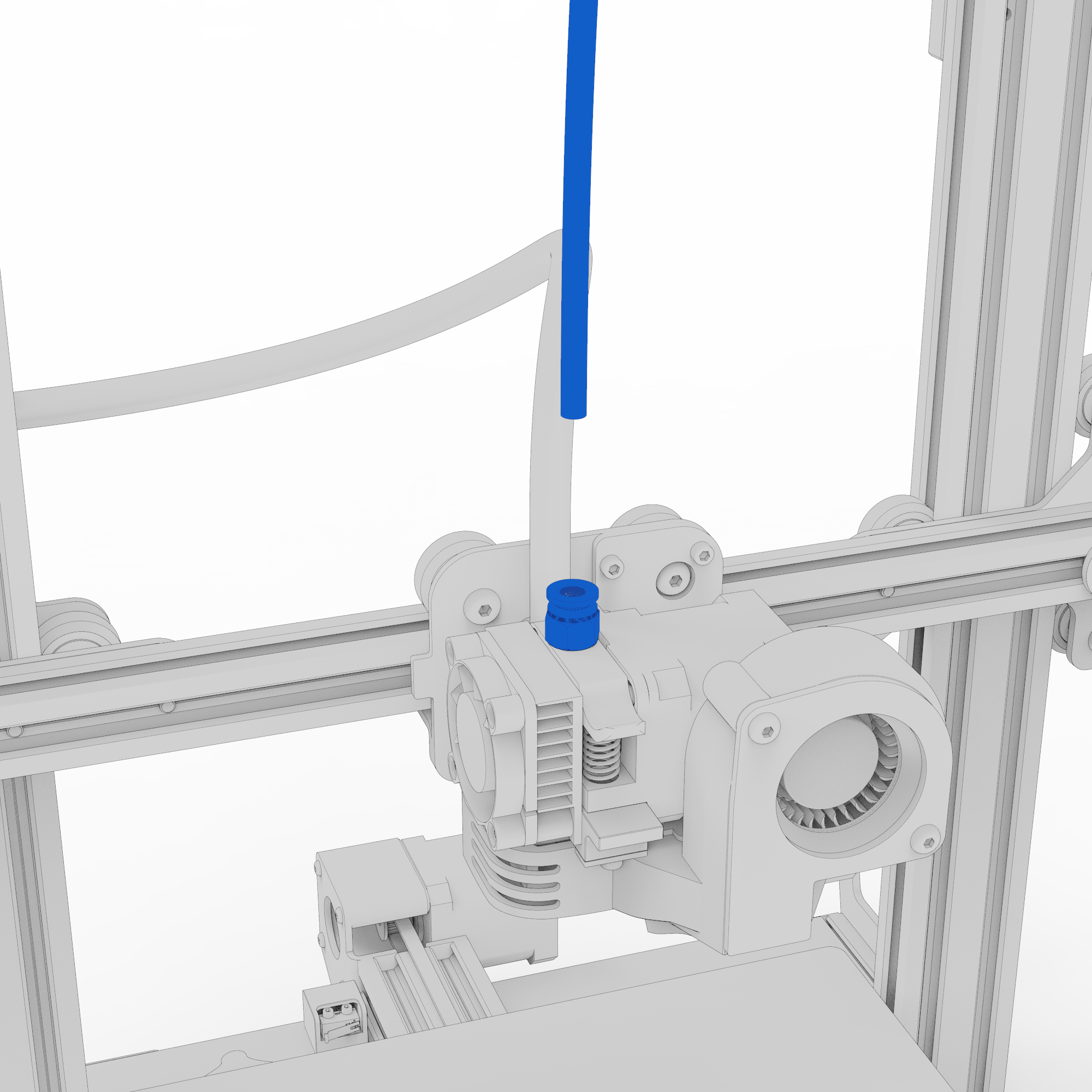

Colocamos el tubo de teflón en el sensor de fin de filamento. Más adelante, cuando deba cargar el filamento al momento de la impresion, recomendamos recién ahí insertarlo en el extrusor como muestra la segunda figura.
