Uso de Input Shaper

¡Imprime a altas velocidades, solo actualizando tu Firmware!

    Gracias a los motores de alto toque, los drivers TMC2208 y extrusor de alto flujo tu impresora Nébula Cloud puede alcanzar altas velocidades. Ahora, con la inclusión de Input Shaper, podrás alcanzar estas velocidades sin perder calidad de impresion. Esta función permite a la impresora predecir las vibraciones que aparecen durante la impresion en cambios de dirección o velocidad y cancelarlas evitando marcas notorias en la pieza terminada.

¿Cómo lo obtengo?

    Input shaper es una función que esta disponible para todas las impresoras Nébula y Nébula Cloud que cuenten con placa MKS SGEN L. Estas impresoras cuentan con esta función de fabrica, pero recomendamos verificar que la impresora cuente con la ultima versión disponible del firmware de trimaker. Puedes seguir el siguiente tutorial para actualizar tu firmware.

¿Cómo lo calibro?

    La calibración del input shaper se realiza para indicarle a la impresora la frecuencia de las vibraciones que debe compensar. Las impresoras de trimaker cuentan con valores generales de frecuencias preestablecidos de fabrica, pero cada impresora tendrá un valor de compensación distinto. Por lo que será necesario calibrar la impresora para obtener las frecuencias de las vibraciones de nuestra impresora en particular. Debemos realizar la calibración cuando se modifica la tensión de las correas o si se realizan modificaciones al peso de la cama o del extrusor (por modificaciones del usuario).

    La calibración del input shaper consiste en realizar una impresion sencilla y obtener la distancia a la cama de impresion en la que vemos menos vibraciones. El primer paso será imprimir el siguiente Gcode:

CALIBRACION INPUT SHAPER

    Esta impresion es una figura en forma de "L" con solo una pared de espesor. Esta impresion busca forzar la impresora a vibrar mediante cambios bruscos de dirección.

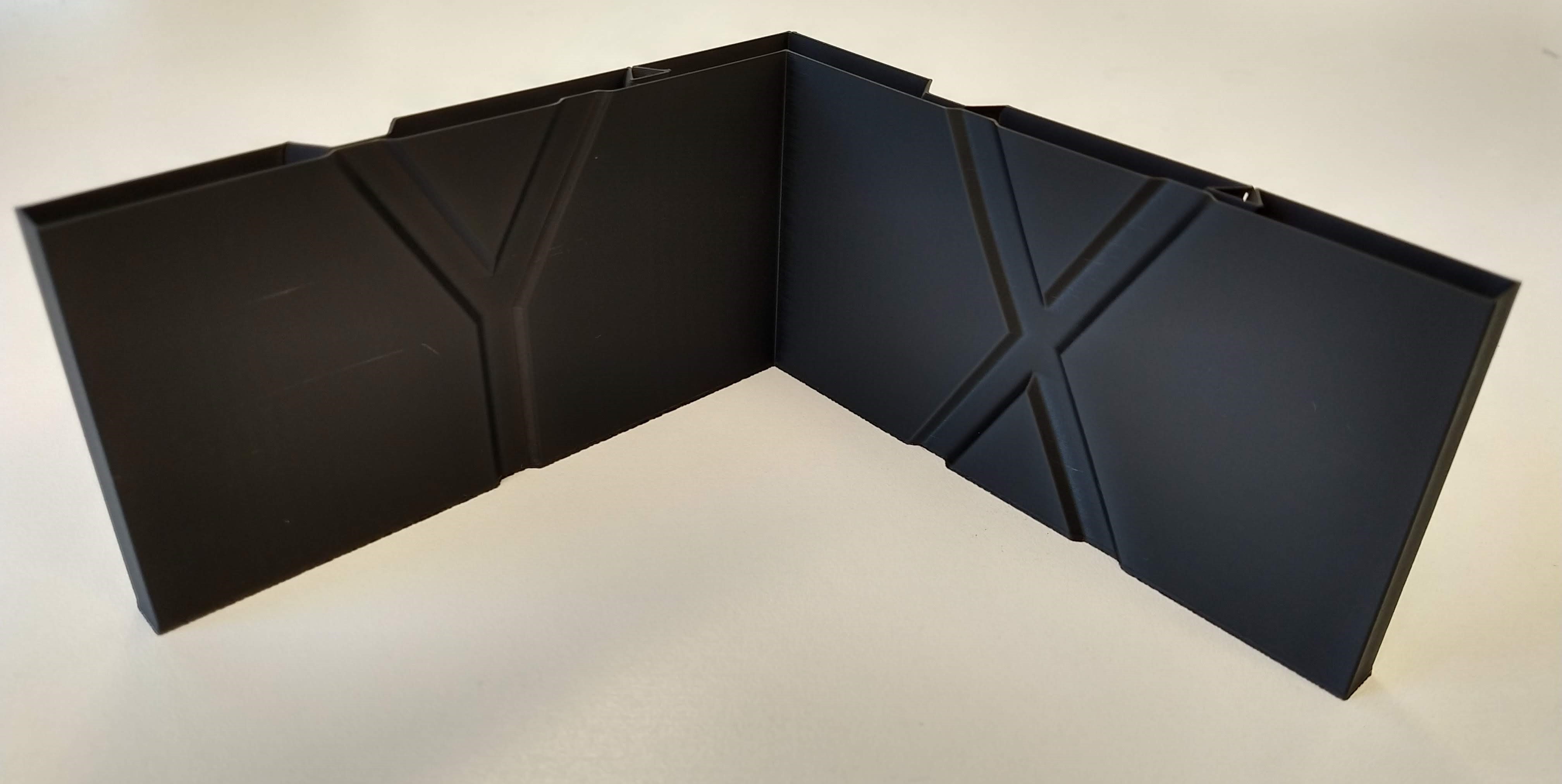

    Durante esta impresion, el G code va modificando el valor de compensación de las vibraciones, por lo que varia la calidad de impresion en la altura de la impresion. Nosotros debemos obtener la altura, la distancia a la base en la que vemos la mejor calidad de impresion. Notamos que la figura impresa cuenta con una "X" de un lado y una "Y" en el otro. Debemos tomar la altura dos veces, una vez en el lado con la X y otra en el lado con la Y.

    Por ultimo, debemos introducir estos valores en la impresora. Para ello, nos dirigimos al menú de calibración y seleccionamos la opción Input Shaper. Aquí veremos la opción para indicar la altura que medimos en el eje X y en el eje Y. Con esto ya tendremos nuestro equipo listo para imprimir a altas velocidades.
