Mensaje de FALLO AL IR AL ORIGEN - El carro extrusor choca contra la cama

Generalidades

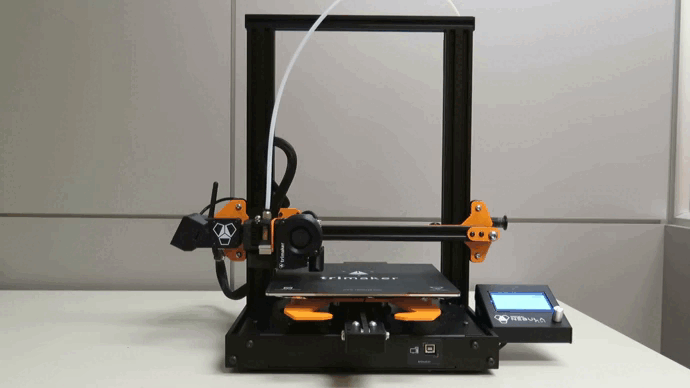

Cuando al enviar la impresora a "home" o mover el eje z hacia abajo, el carro del extrusor choca la cama, puede deberse a que el sensor inductivo no esté detectando la misma adecuadamente.

Es importante apagar la impresora apenas detectemos este problema, para no forzarla y evitar roturas

1) Revisar que encienda la luz

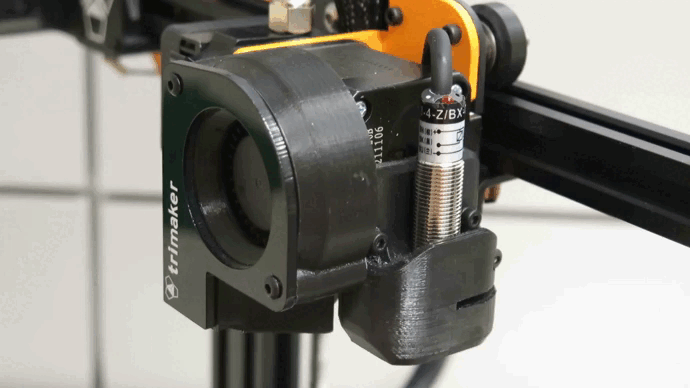

Encienda la máquina y coloque una pieza metálica debajo del sensor para asegurarse de que la detecte y prenda la luz. Puede utilizar alguna de las llaves fijas que viene en el kit de su impresora.

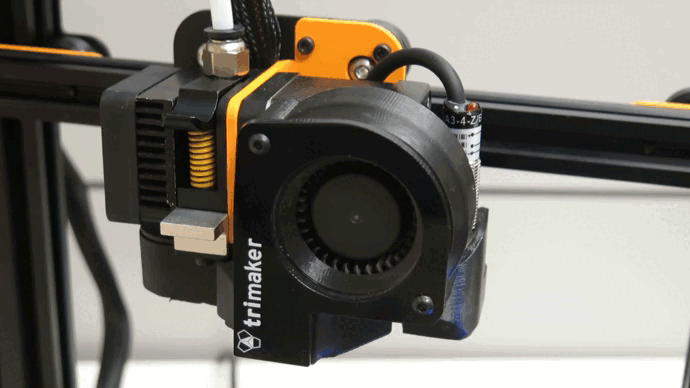

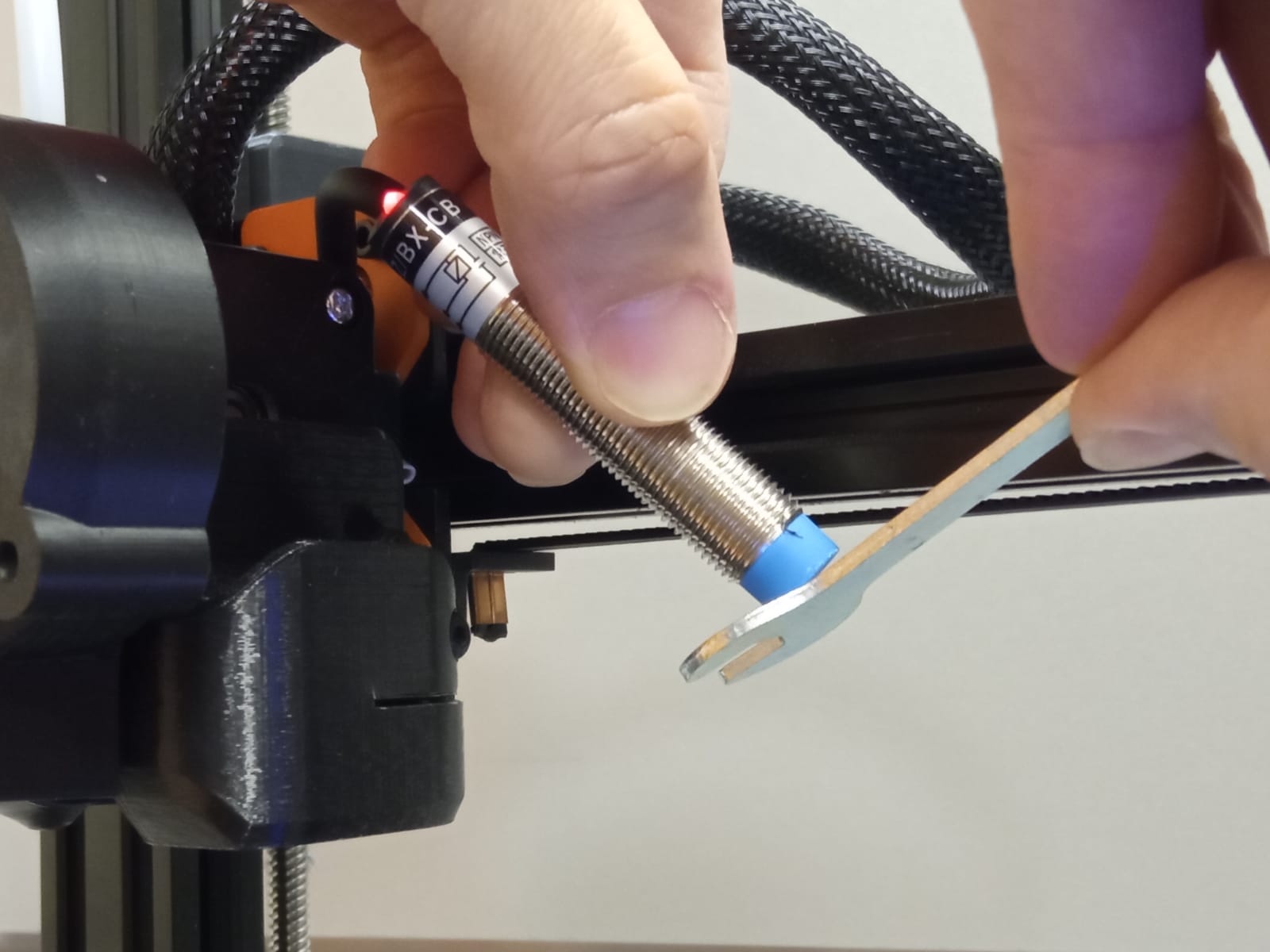

Si el led NO enciende entonces pruebe quitando el sensor inductivo del capuchón impreso 3D aflojando el siguiente tornillo y quitando el mismo. Con el sensor afuera compruebe su funcionamiento nuevamente acercando una pieza metálica. Si el led NO enciende entonces se debe de contactar con el servicio técnico, caso contrario continue al siguiente paso.

2) Colocar y revisar que el sensor está bien colocado en su soporte

Una de la sposibles causas del problema puede ser que la boquilla toque antes la cama que el sensor inductivo la detecte. Esto mismo sería causado porque el sensor inductivo se ha levantado o no está correctamente ubicado.

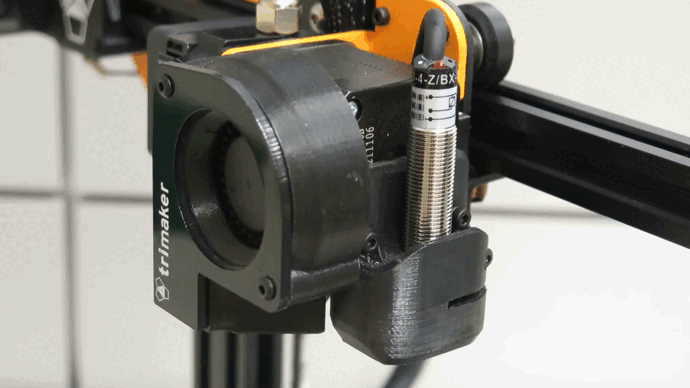

Desajuste el tornillo frontal y empuje el sensor hasta el fondo del soporte del mismo. Luego, vuelva a ajustar el tornillo que lo presiona. Verifice moviendo el sensor que el mismo se encuentre ajustado y no tenga ningún tipo de movimiento.

3) Ajustar la altura del soporte del sensor inductivo.

El soporte del sensor inductivo posee dos tornillos que permiten regular la altura de ubicación del sensor. Esta distancia resulta crítica y se pudo haber descalibrado.

La forma de ajustarla es como sigue:

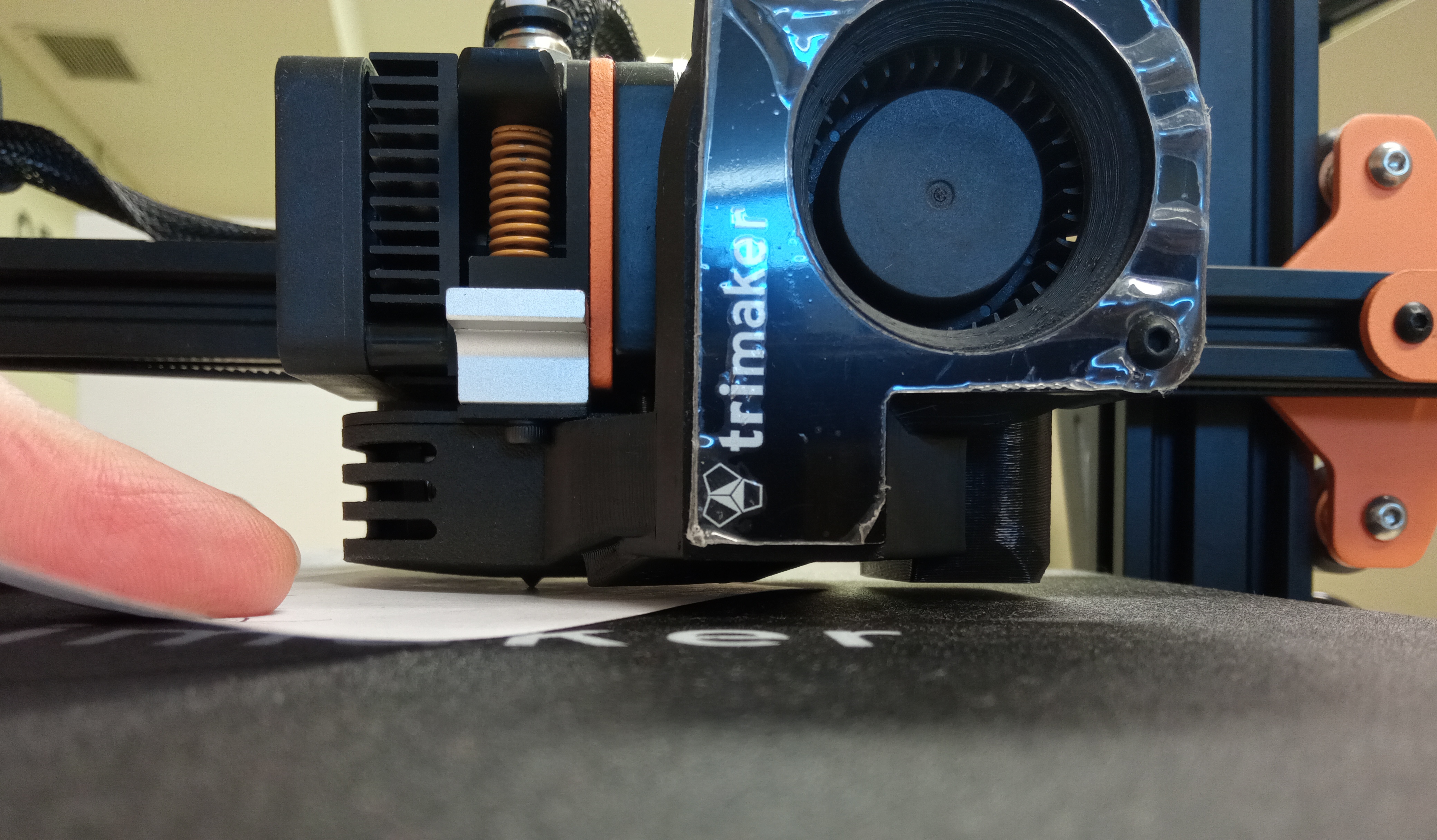

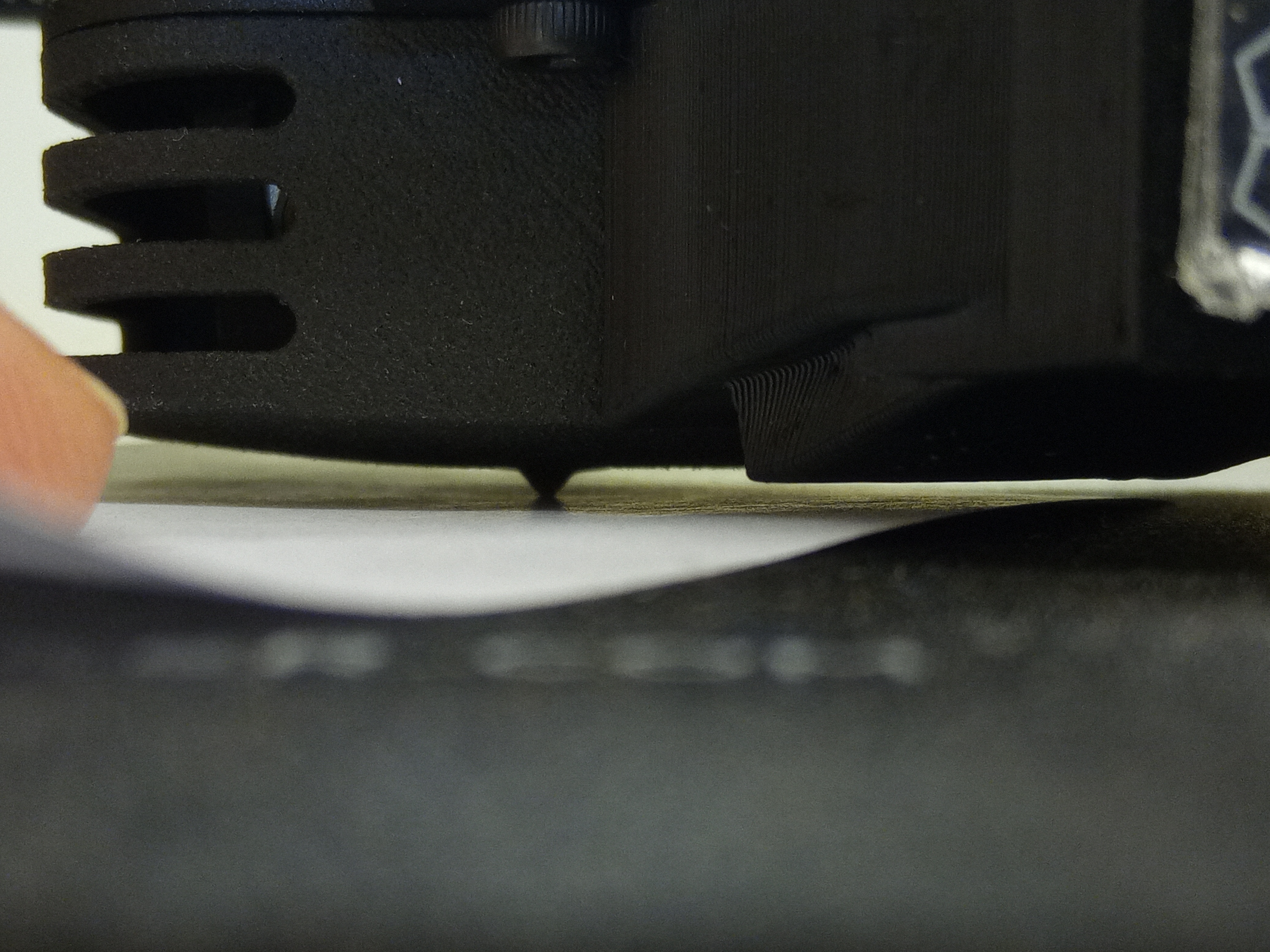

A) Con la máquina apagada y moviendo a mano la varilla roscada Z baje el extruor hasta que la boquilla toque un papelito. El mismo debe rozar con cierta fricción.

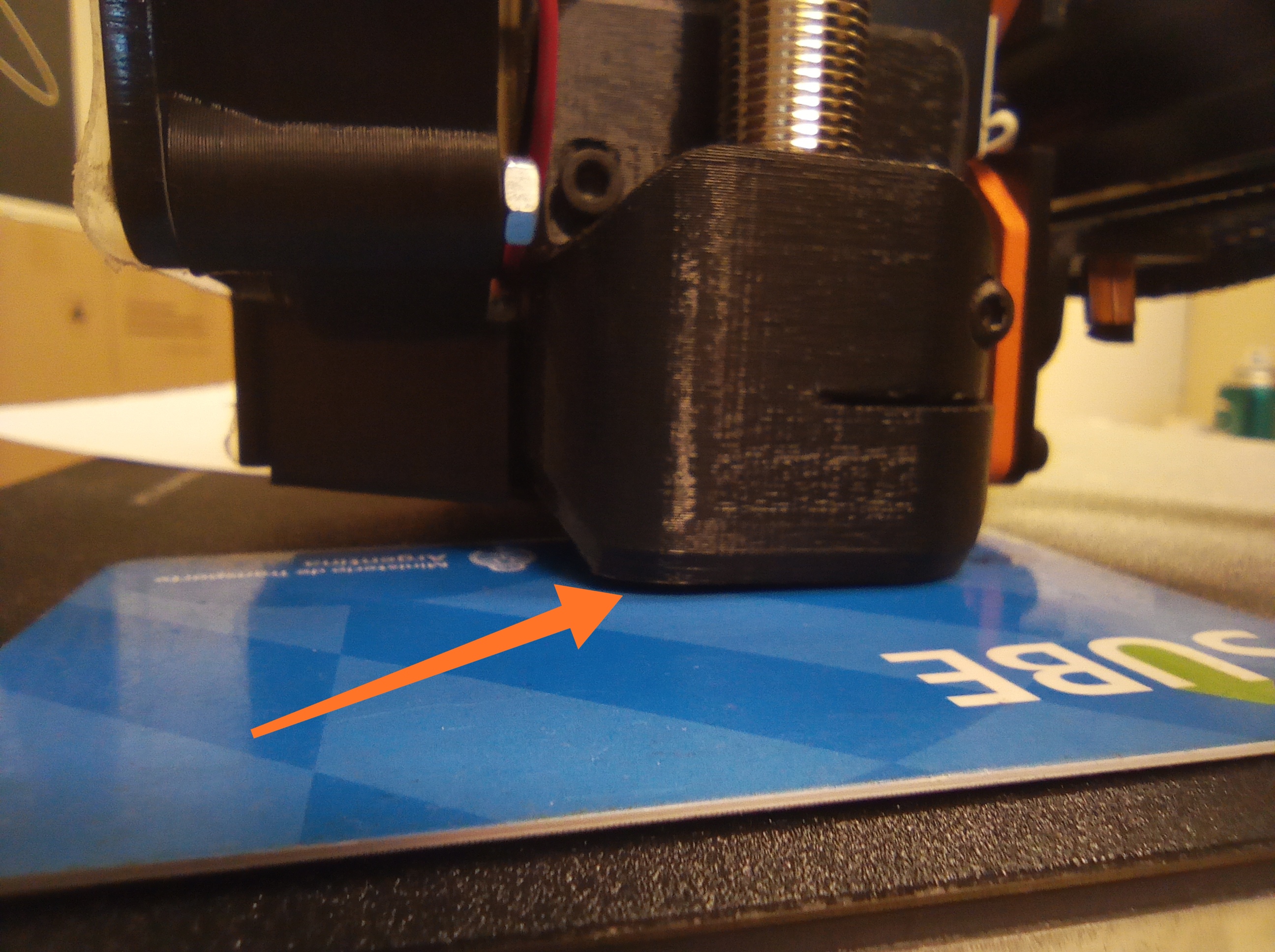

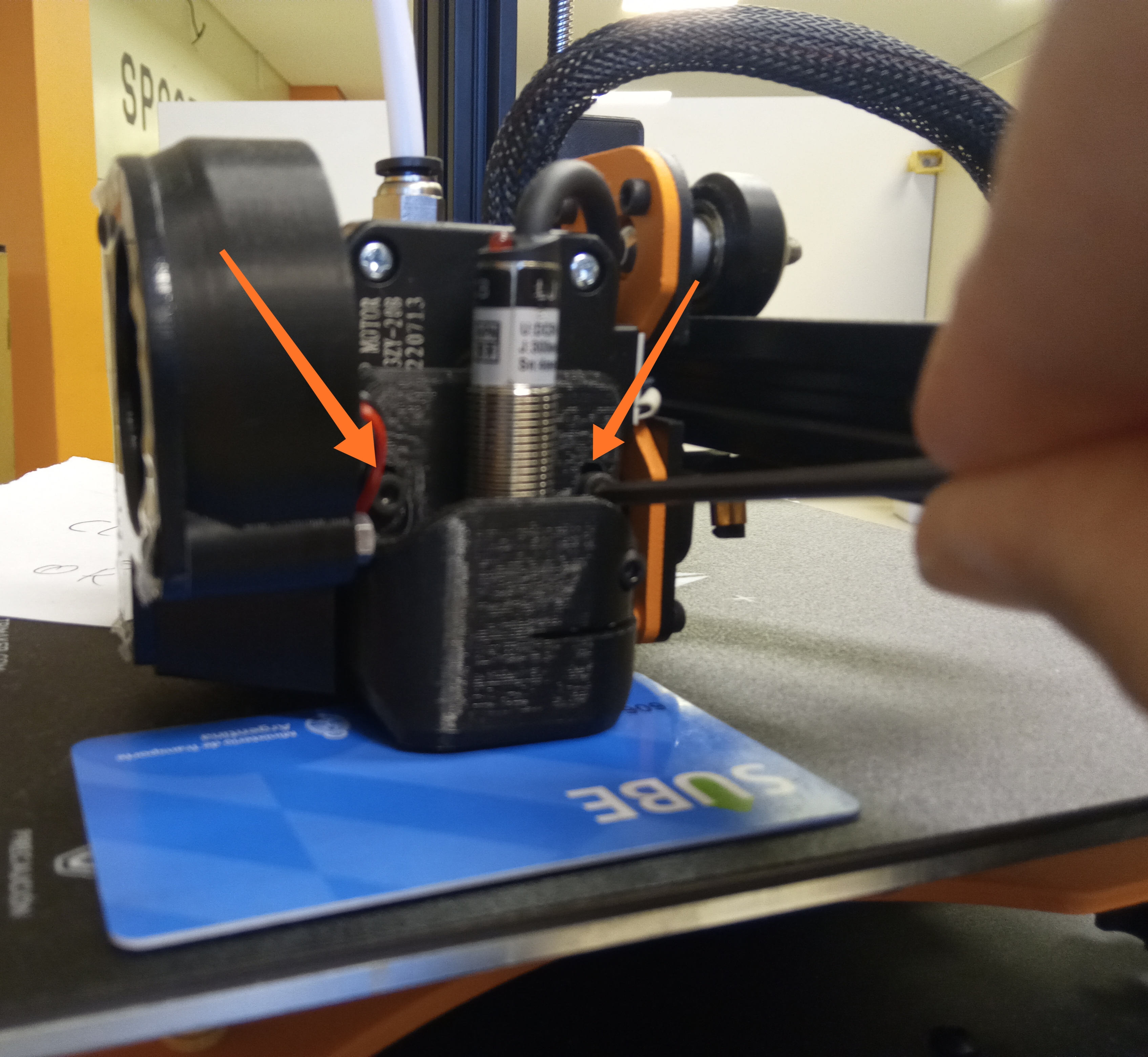

B) Coloque una tarjeta de crédito debajo del soporte impreso del sensor inductivo como muestra la siguiente figura.

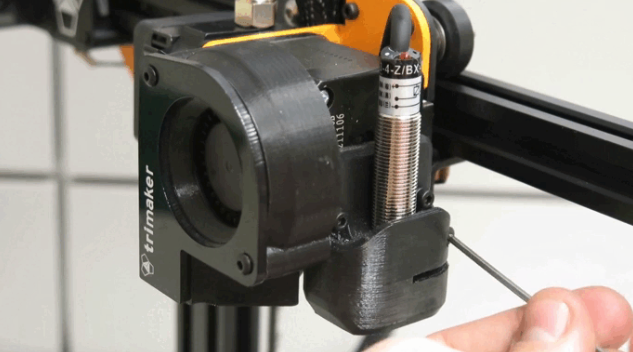

C) Aflojar los tornillos del soporte impreso y bajarlo hasta que apenas toque la tarjeta. Luego volverlos a ajustar.

De este modo quedo ajustada la altura a la cual debe de ir el soporte impreso del sensor inductivo.

Ya podría realizar una prueba de ir a HOME a ver si el problema se ha solucionado o no.

4) En caso de que el problema persista
Una vez realizados todos los pasos indicados arriba, si el sensor enciende la luz pero el problema de que el carro golpea la cama persiste, contacte a Soporte Trimaker.
