Extrusor tapado: Cambio de boquilla o barrel

Atención: Por favor, antes de trabajar con el equipo realice una lectura previa de todas las instrucciones a continuación para evitar inconvenientes.

La boquilla extrusora es uno de los elementos que deben de cambiarse cada cierto tiempo. La misma puede bloquearse debido a varios motivos:

• Carbonización del plástico por el propio uso
• Bloqueo durante el cambio de filamento (para evitar esto, al cambiar el filamento seguir los siguientes pasos: se debe calentar el extrusor, luego presionar el gatillo y empujar hasta que salga el plástico. Finalmente retirar rápido el filamento hacia arriba).
• Retracciones configuradas en el CURA a mas de 2mm. Las mismas deben de ser menores a 2mm.
• El extrusor quedó caliente por un período prolongado sin estar extruyendo.
• Filamento defectuoso y/o con trazas de otros plásticos.

En el siguiente tutorial te explicaremos cómo desarmar, cambiar la boquilla o barrel y luego volver a armar el extrusor correctamente.

1) Quitar el filamento del extrusor y aflojar boquilla en caliente

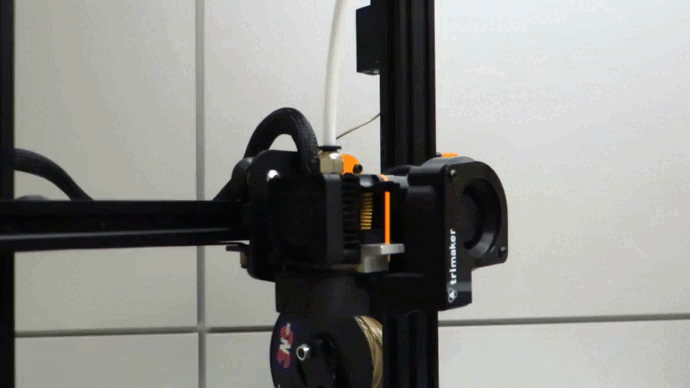

Para desarmar el conjunto es necesario calentar la boquilla desde la pantalla y retirar el filamento si el mismo está insertado.
Durante el cambio de filamento: Se debe calentar, luego presionar la palanca y empujar hasta que salga el plástico y finalmente retirar rápidamente el filamento hacia arriba.

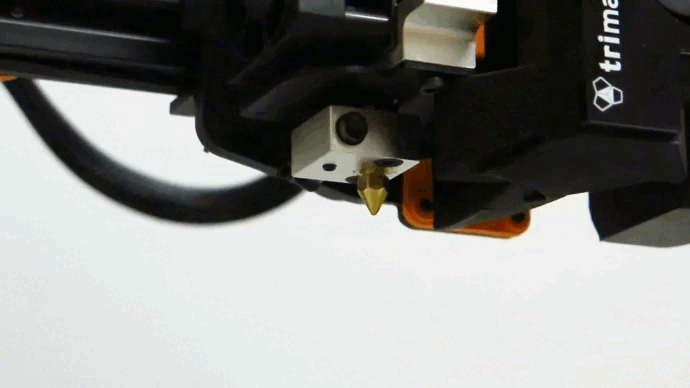

Luego, con cuidado, aflojar apenas la boquilla en caliente utilizando una llave fija. Una vez floja se debe de enfriar la máquna desde la pantalla.

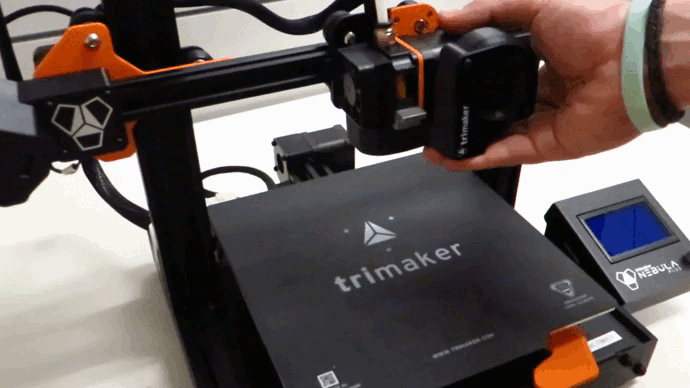

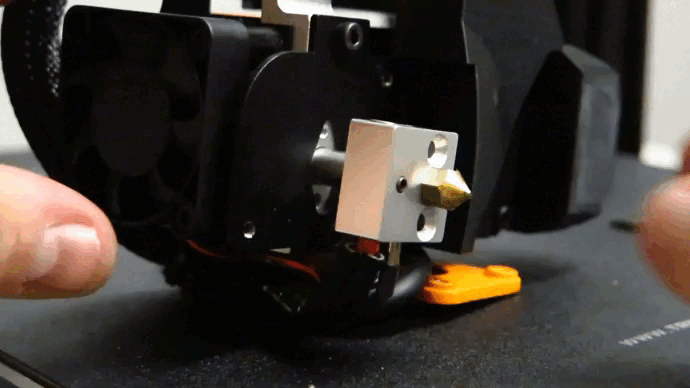

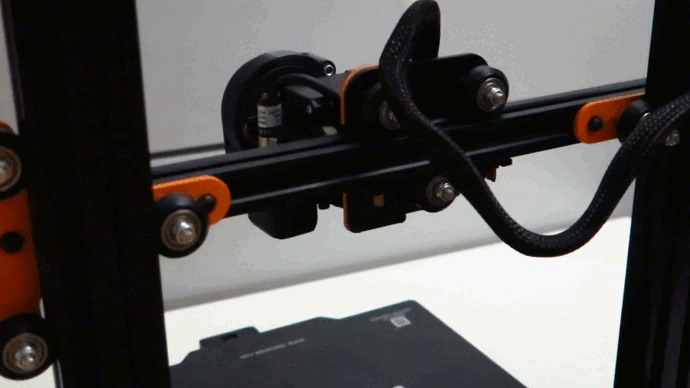

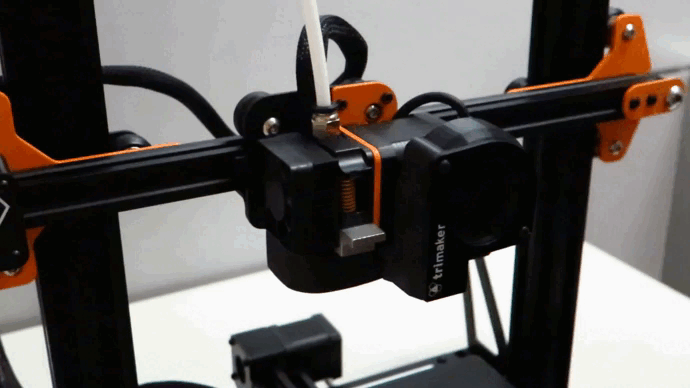

2) Retirar el extrusor del carro "x"

3) Soltar termistor, retirar los tornillo fijadores, separar el bloque de aluminio y quitar resistencia calefactora

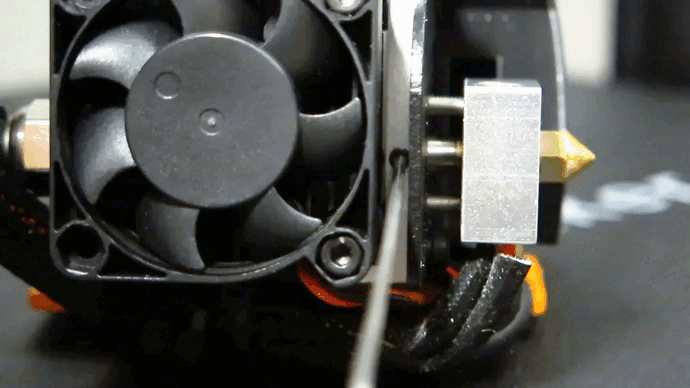

Primero debemos desajustar el tornillo gusano que presiona el barrel

Luego debemos desajustar los dos tornillos que sostienen el hotend en posición

Por último, separamos el bloque de aluminio

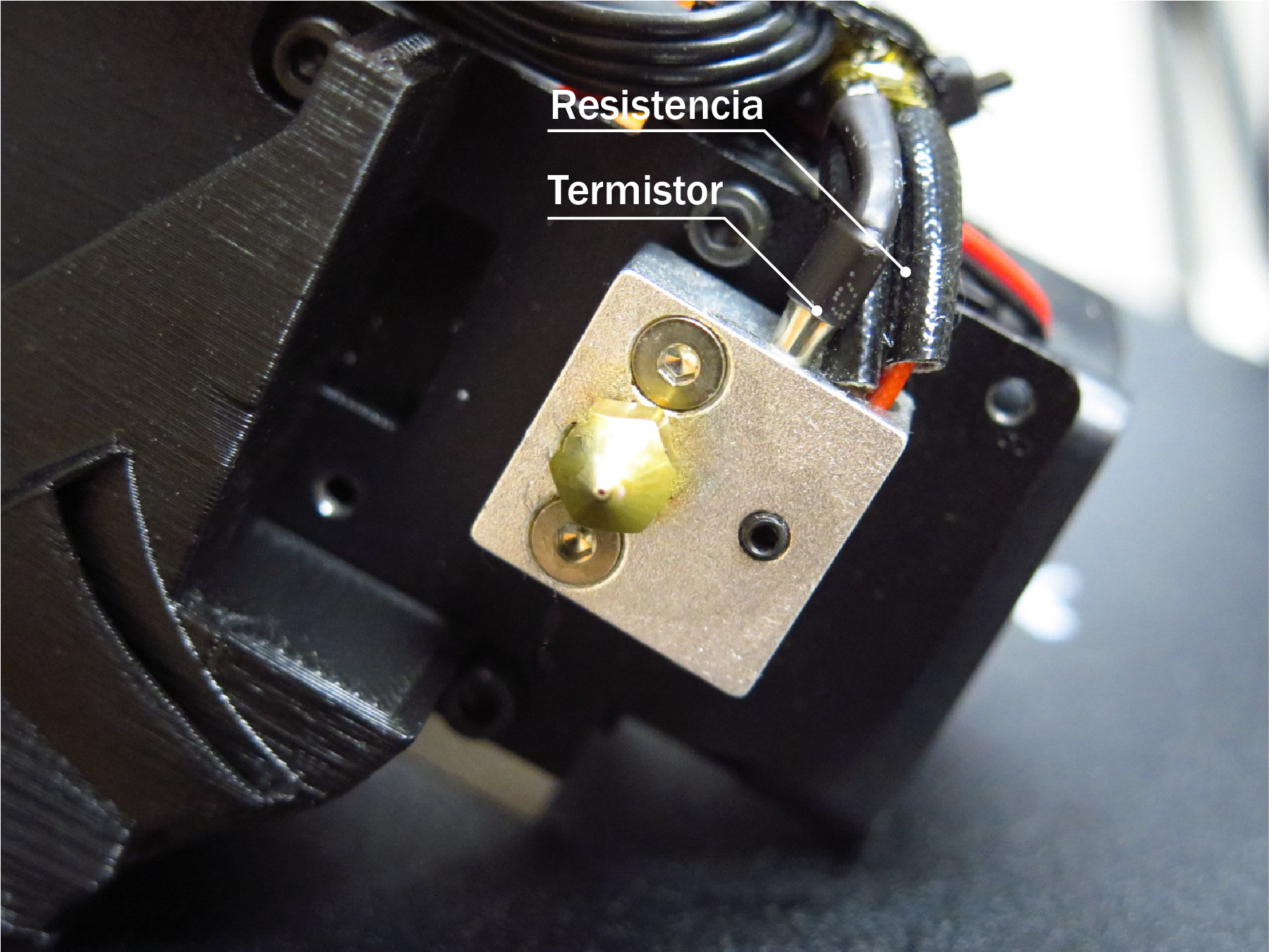

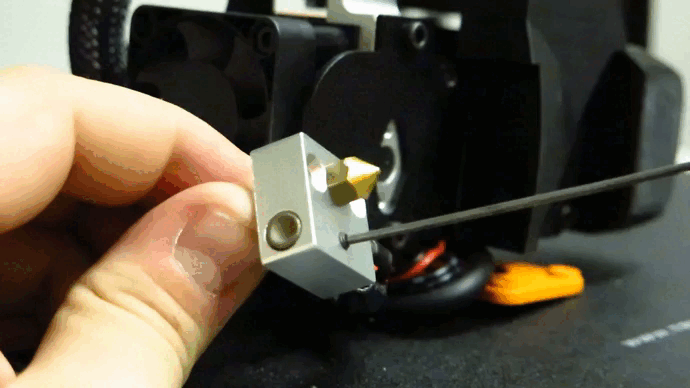

Quitar el termistor y la resistencia calefactora soltando el prisionero que se muestra en la foto.



4) Retirar la boquilla de bronce y el barrel. Luego quitar teflón usado

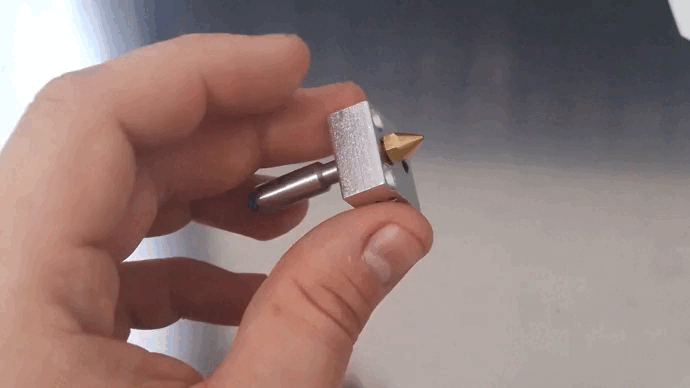

Desarmando hotend

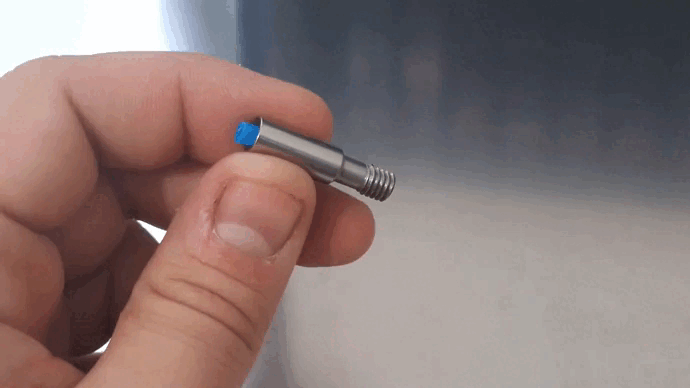

Quitando teflon del barrel

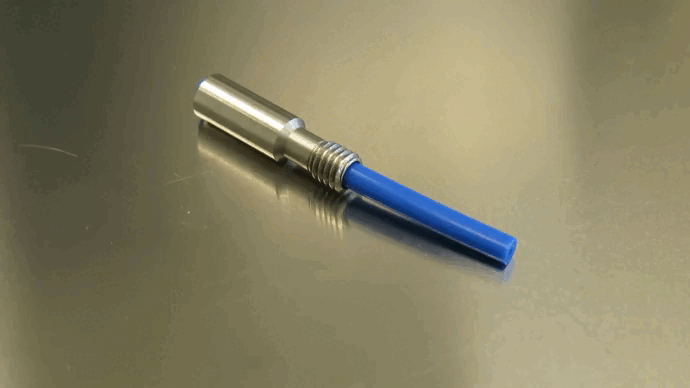

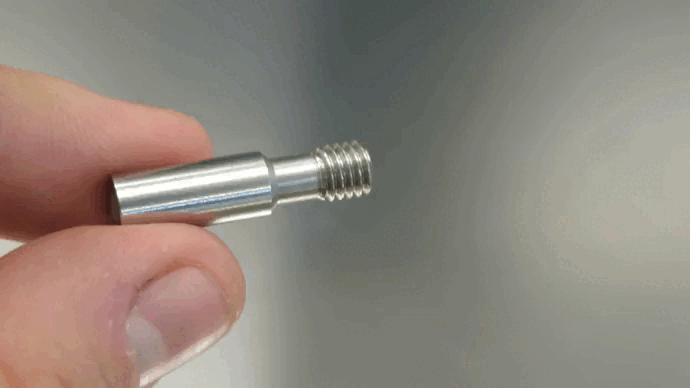

5) Colocar Teflón nuevo y cortar exactamente a la medida del barrel de acero. (¡Muy importante!)

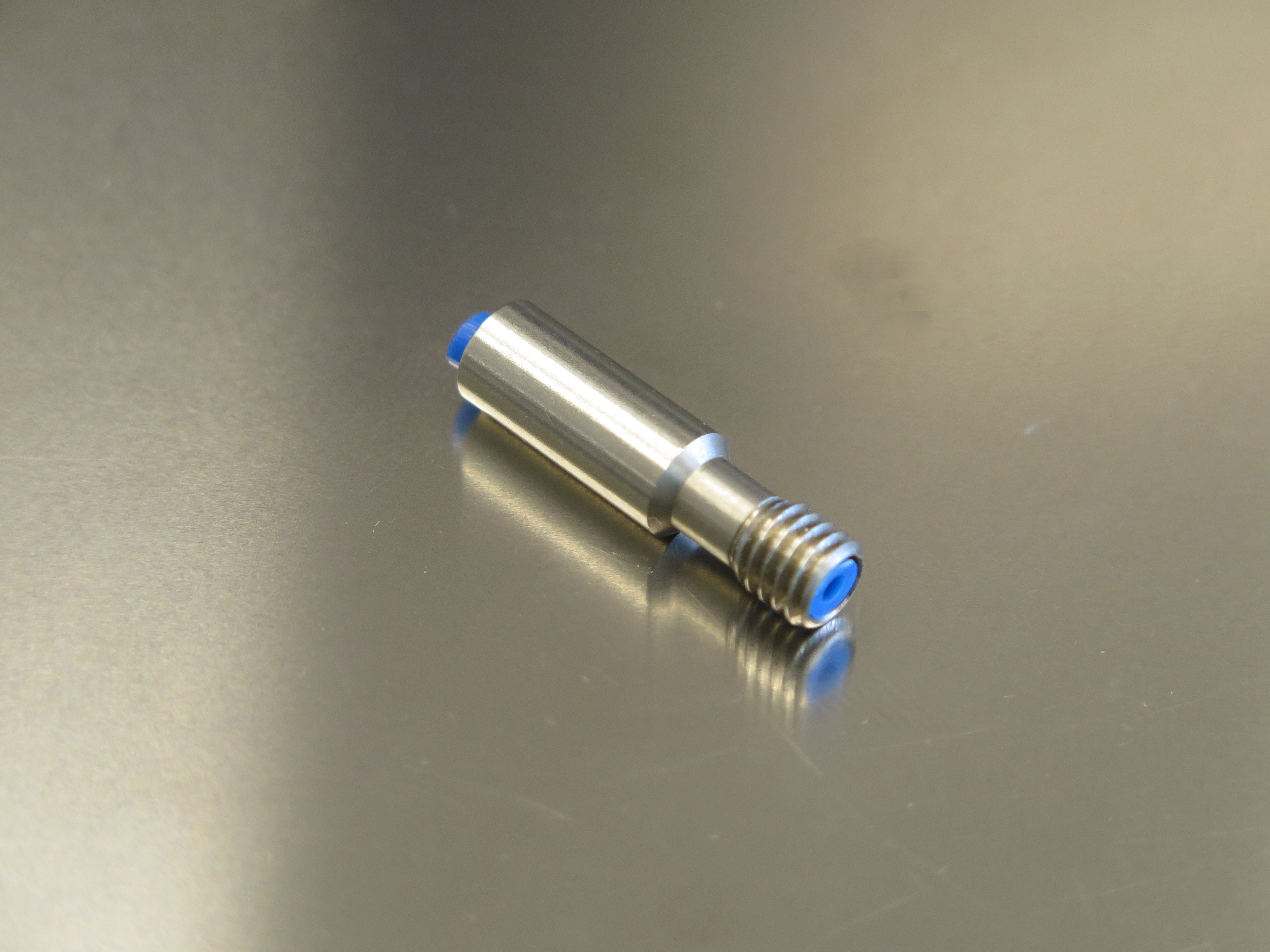

El teflon debe quedar al ras

6) Colocar barrel y boquilla

Colocar la boquilla y el barrel nuevamente en su sitio. Deben quedar bien ajustados, por lo que es recomendable que revise el siguiente artículo para realizarlo correctamente: Montaje de hotend.

Por último, volver a colocar la resistencia y el termistor en el agujero correspondiente. Recordar ajustar el prisionero que fija a la resistencia.

El termistor se debe asegurar de colocar bien a fondo en el orificio.

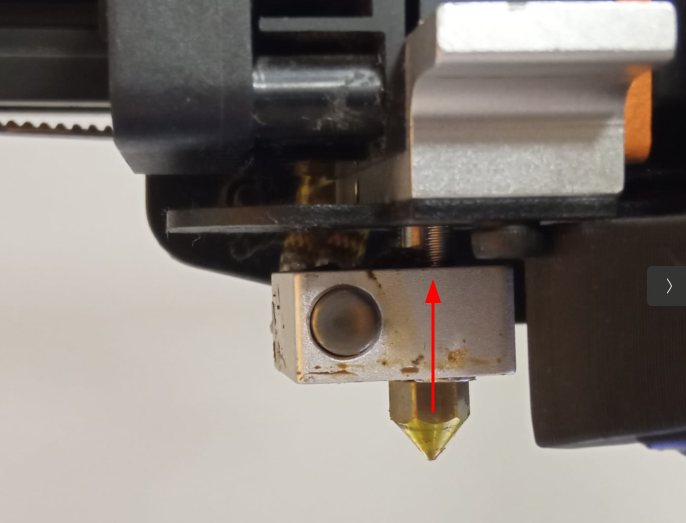

Luego se debe de asegurar que el conjunto barrel/prisma/boquilla quede bien a tope arriba y se deben de ajustar los tornillos del punto 3

7) Ajuste final de boquilla en caliente

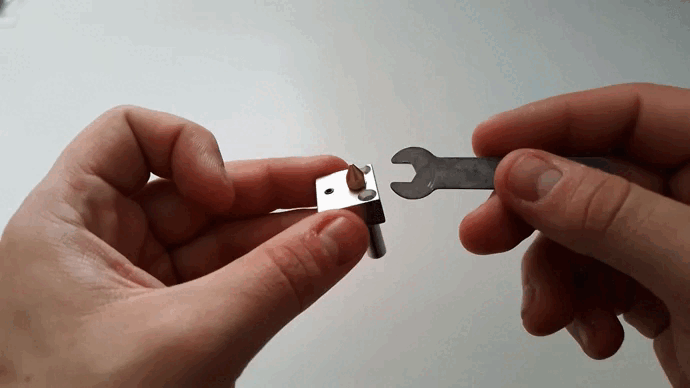

Calentar el extrusor a 200°C y ajustar levemente la boquilla con la llave fija. Luego dejar enfriar y colocar nuevamente el "shield"
