1) Armado de tu Nébula Plus Cloud

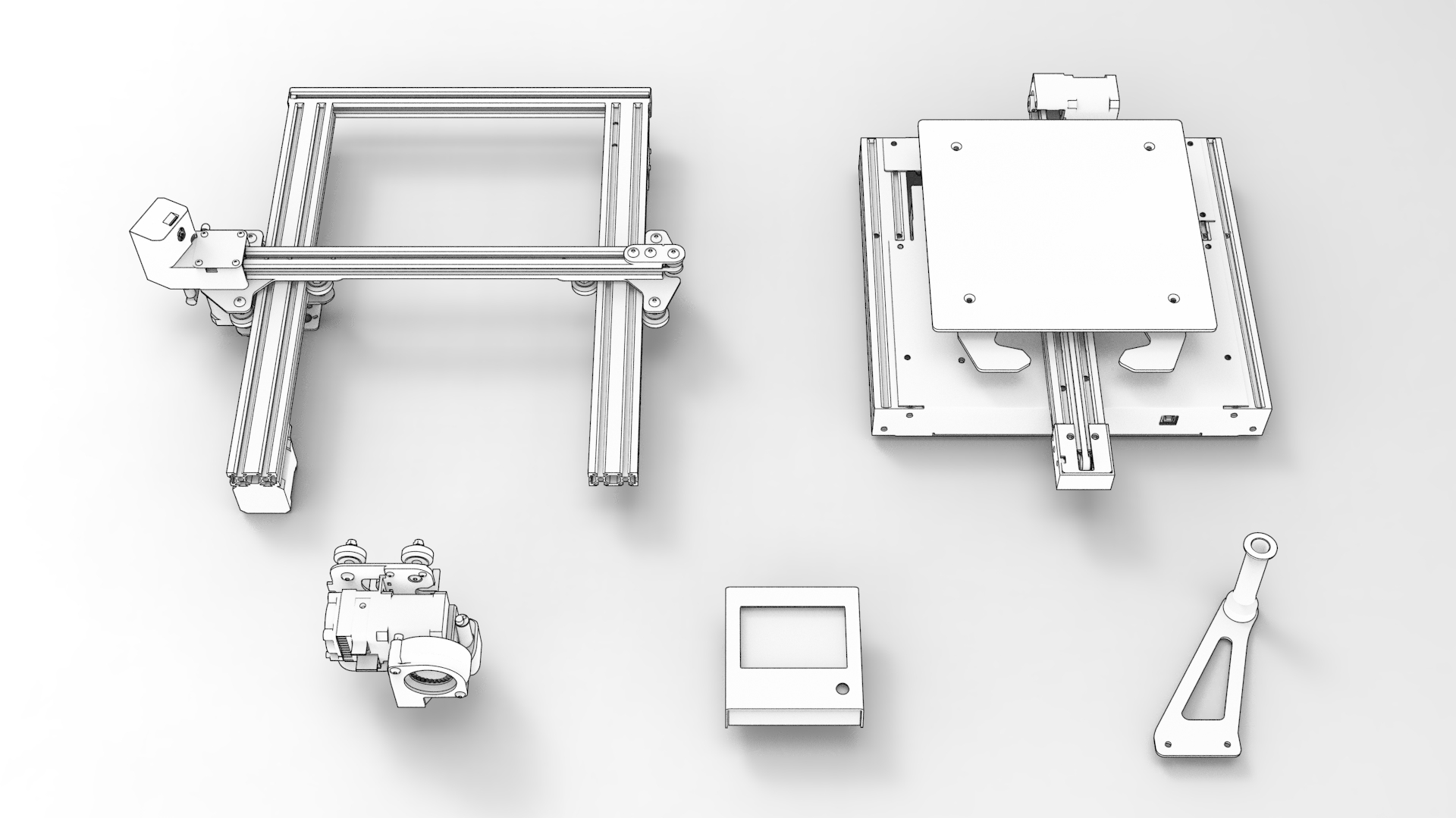

    Al abrir la caja de la Nébula Plus Cloud, nos encontramos con los siguientes componentes:

• Base de la Impresora
• Arco de la Impresora
• Extrusor
• Tubo de teflón
• Pantalla
• Soporte de filamento
• Rollo de filamento
• Caja de Herramientas

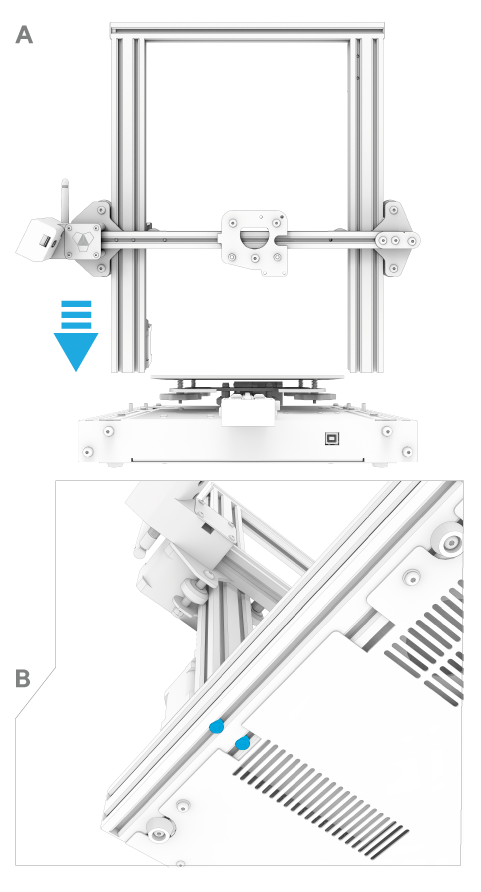

1) Montaje del Arco

Elementos necesarios:

• Arco de la impresora
• Base de la impresora
• Conjunto de tornillos numero 1
• Llave Allen

Procedemos colocando las arandelas en los tornillos y atornillamos el arco a la base como se muestra en la imagen.

OBS. : Recomendamos no dar vuelta la base para colocar el arco, simplemente apoye la base apenas sobresaliendo de una mesa. Luego apoye el arco como muestra la figura y desde abajo fije el primer tornillo a mano. Luego haga lo mismo con el otro lado.

2) Montaje del extrusor

Elementos necesarios:

• Conjunto de tornillos numero 2
• Llave Allen

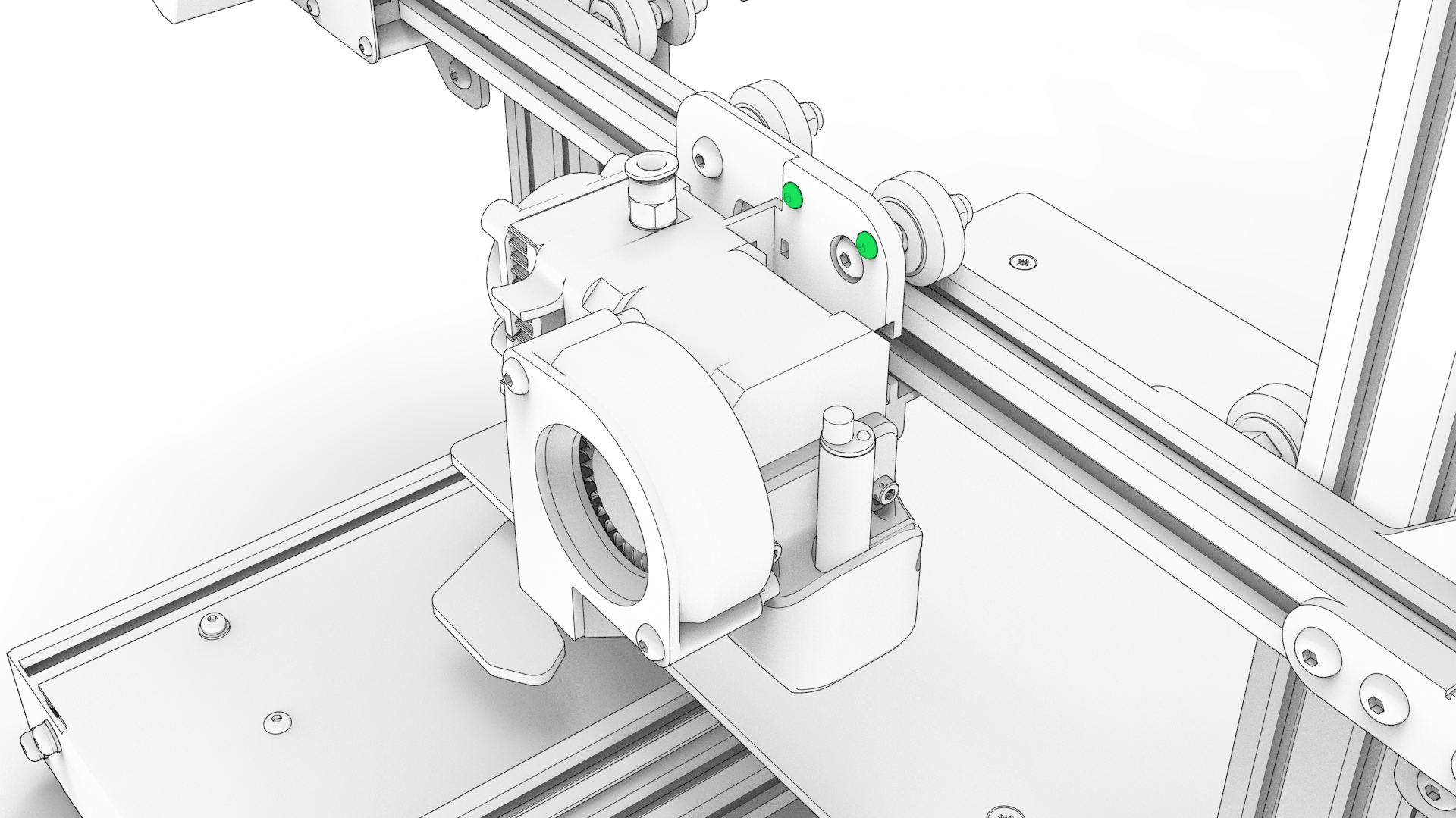

Los tornillos superiores del extrusor se colocan desde el frente de la maquina usando la llave más larga, mientras que los inferiores se colocan desde la parte trasera de la maquina.

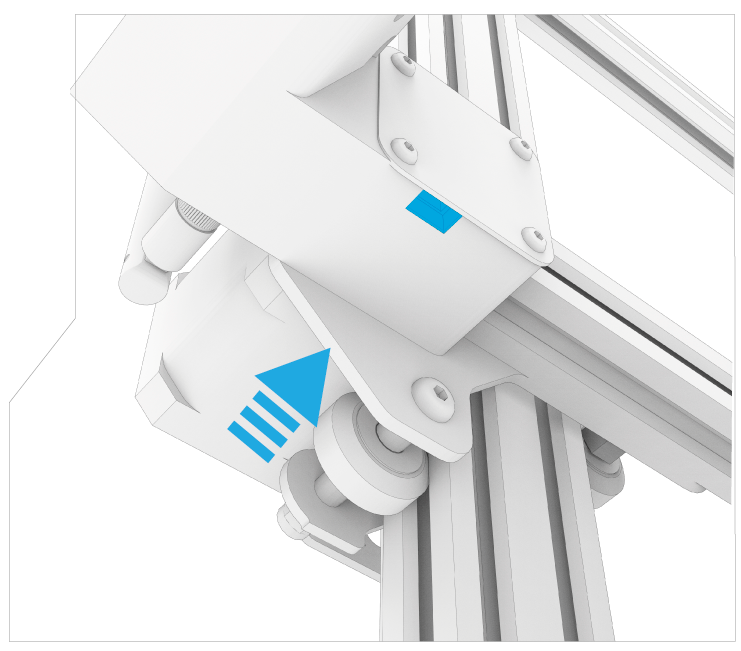

IMPORTANTE: El extrusor debe ser pasado desde atrás hacia adelante por medio del arco.

3) Posicionado del extrusor

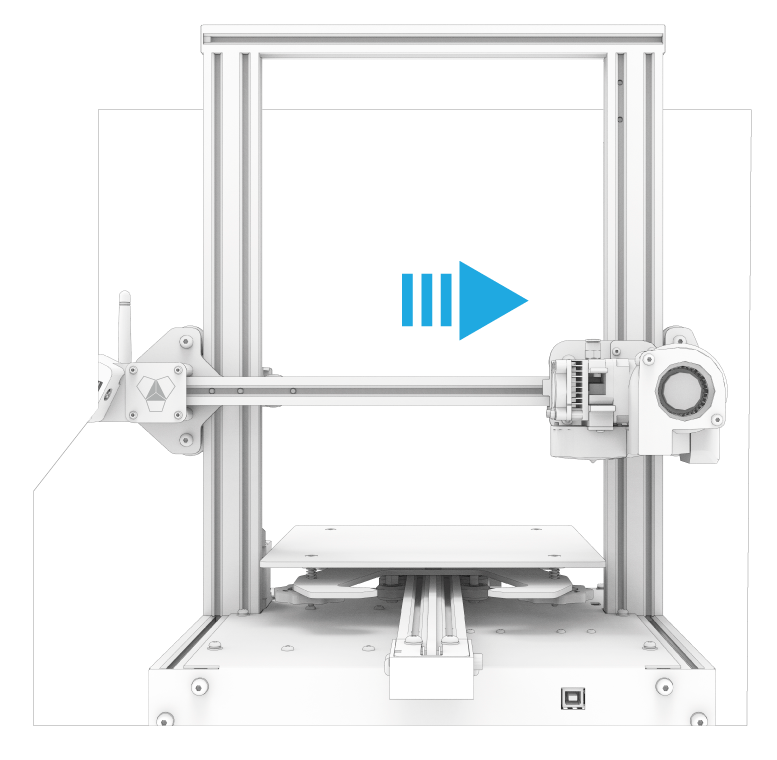

Se desplaza el carro hacia el extremo derecho de la maquina. Esto servirá para poder calcular el largo correcto de cable que se explica en el siguiente punto.

4) Precintado de cables

Elementos necesarios:

• 2 precintos

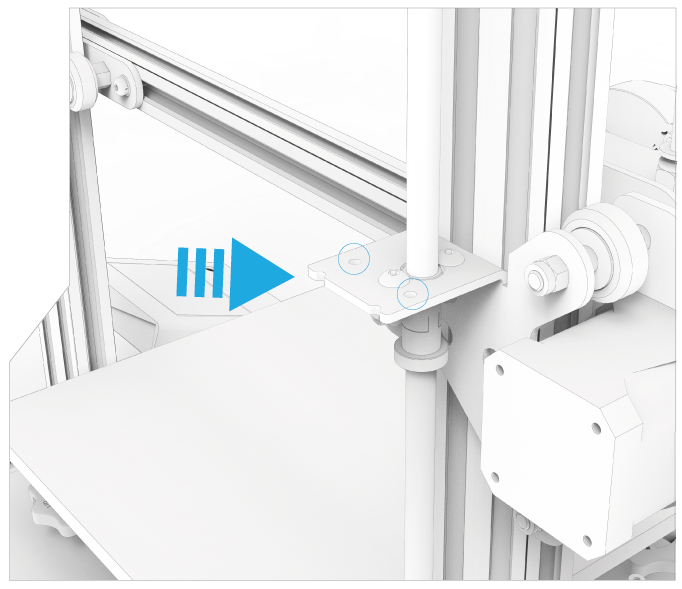

Ahora precintamos el cable del extrusor a la estructura. El cable va apoyado arriba de la chapa señalizada y el mismo debe ser ajustado con los dos precintos plásticos.

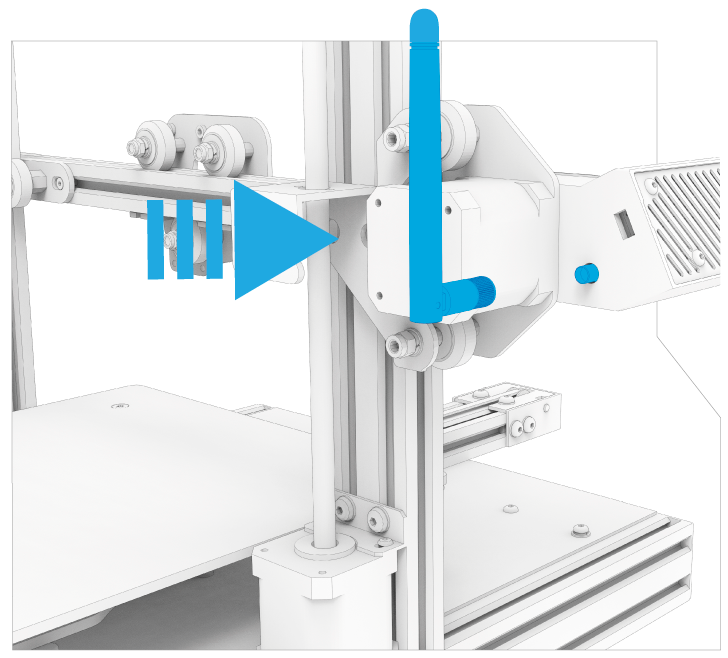

5) Colocación de la antena

Elementos necesarios:

• Antena Wi-Fi

Colocamos la entena en la parte posterior del Trimaker Box. Recomendamos roscar la antena etirada y luego de ser ajustada se puede plegar.

6) Conexión del motor

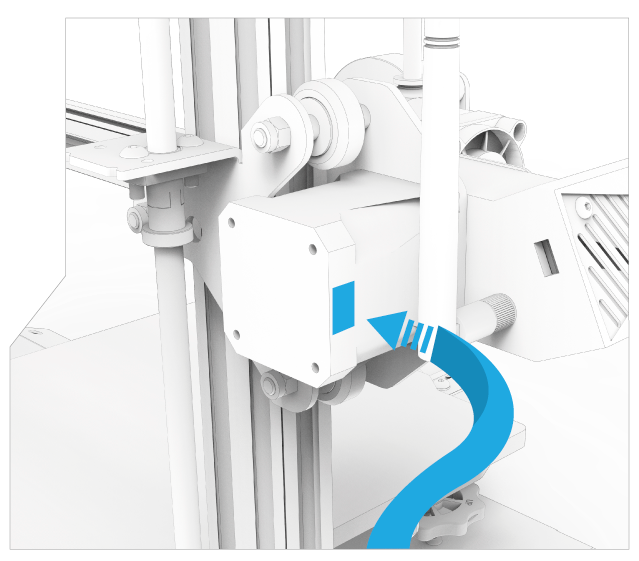

Conectamos el motor del eje X mediante el cable X1

7) Conexión del Trimaker Box

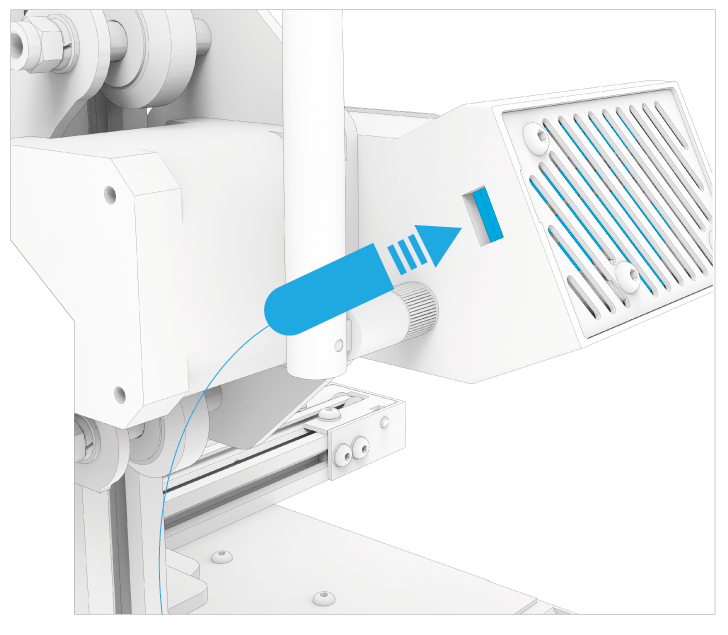

Conectamos el Trimaker box mediante el cable mini-USB

8) Conexión del final de carrera

Conectamos el final de carrera del eje X mediante el cable X2

9) Montaje de la Pantalla

Elementos necesarios:

• Pantalla
• Conjunto de tornillos Numero 3

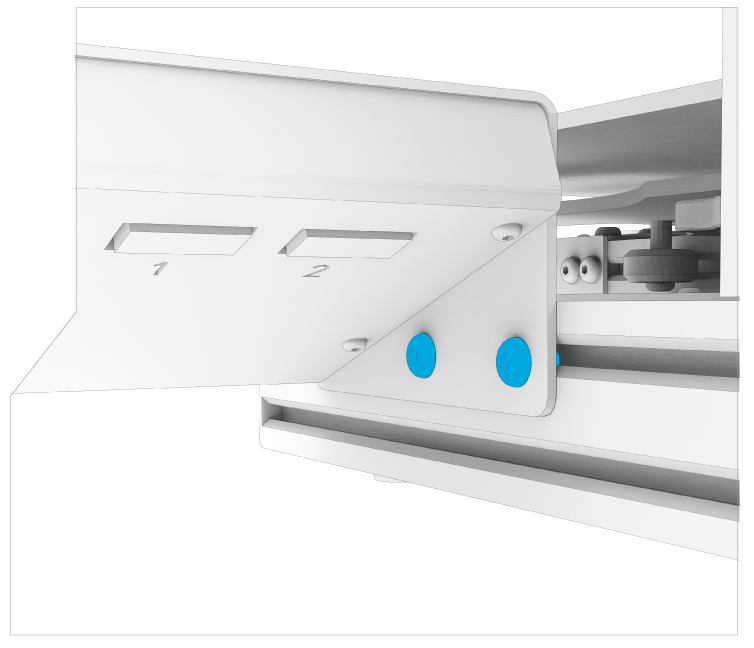

Utilizando dos tornillos del conjunto numero 3, montamos la pantalla de la maquina y conectamos los cables respetando los números indicados en la carcaza y en los cables.

Obs. : Dependiendo de su modelo es posible que uno de los tornillos de la pantalla se coloque más abajo.

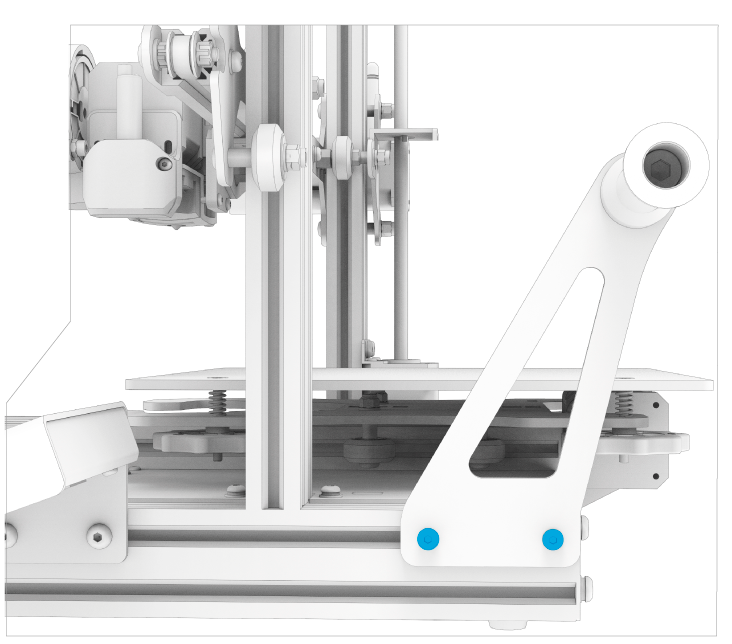

10) Montaje del soporte de filamento

Elementos necesarios:

• Soporte de filamento
• Conjunto de tornillos Numero 3

Utilizando los últimos tornillos del conjunto numero 3, montamos el soporte de filamento.

11) Conexión del sensor de fin de filamento

Conectamos el sensor de fin de filamento mediante el cable F

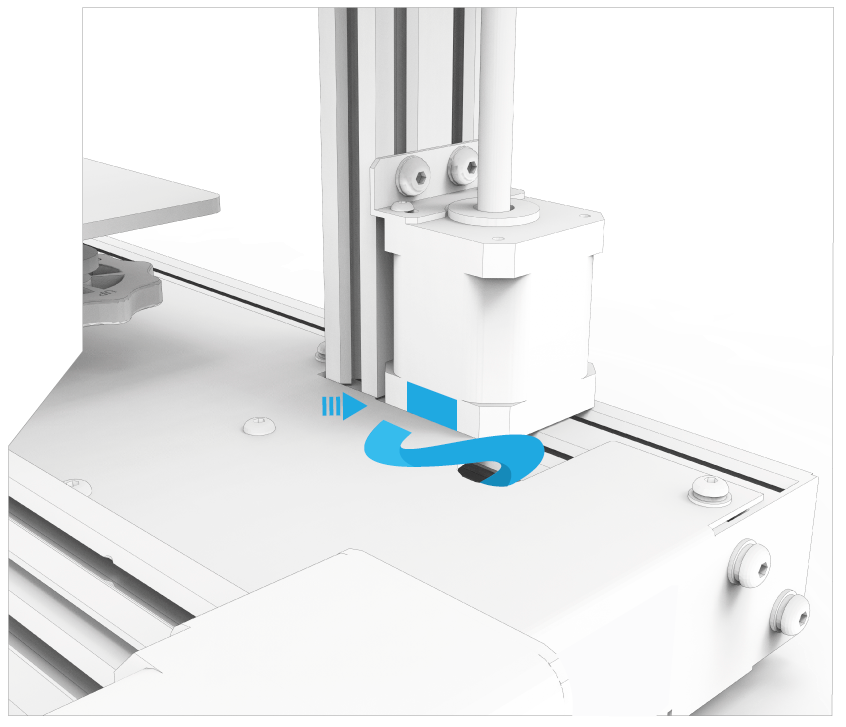

12) Conexión del motor del eje Z

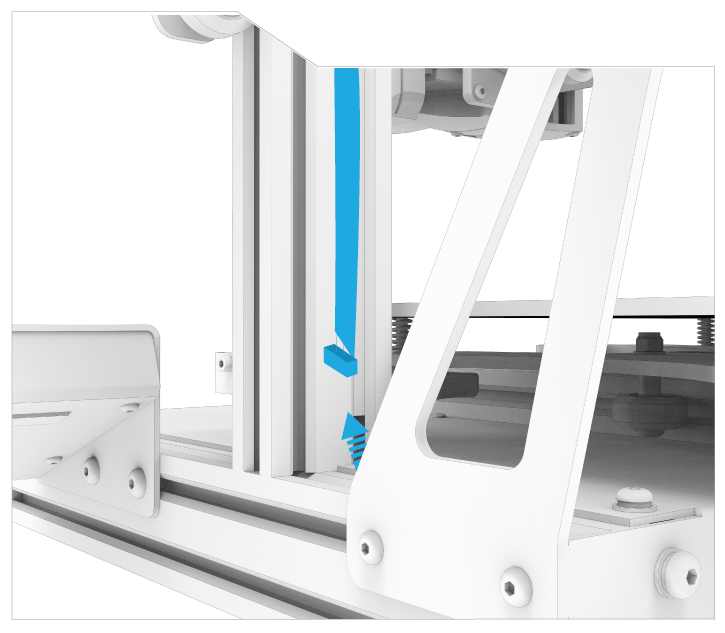

Conectamos el motor del eje Z mediante el cable Z1

13) Montaje del tubo de teflón

Elementos necesarios:

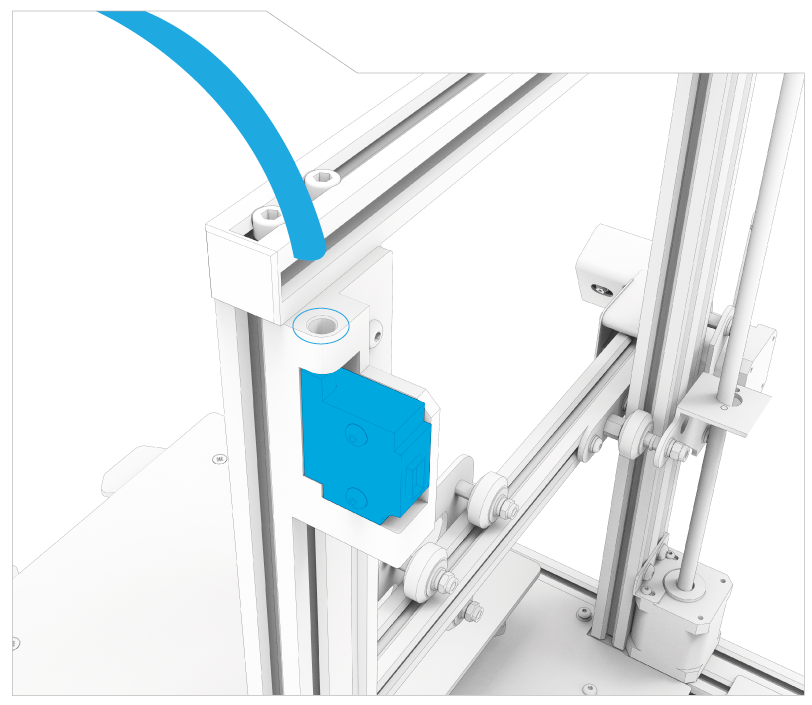

• Tubo de teflón

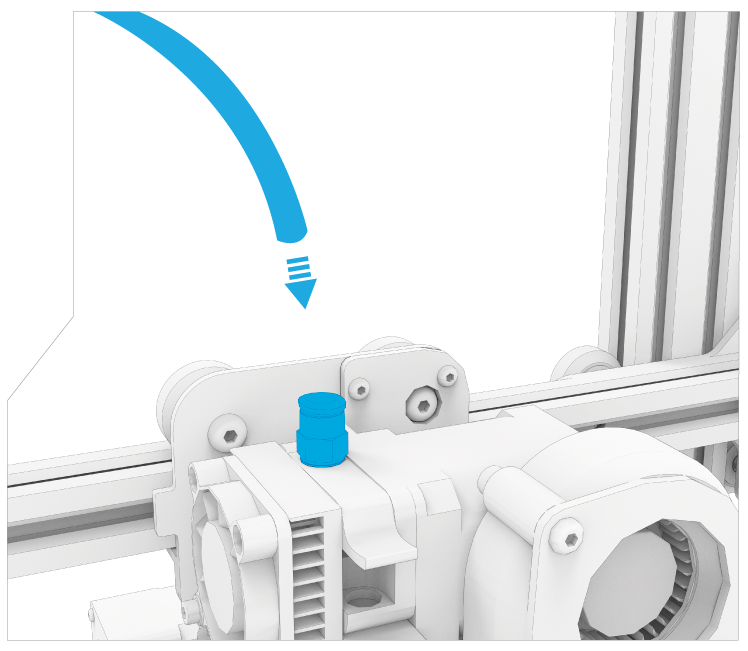

Colocamos el tubo de teflón en el sensor de fin de filamento. Más adelante, cuando deba cargar el filamento al momento de la impresion, recomendamos recién ahí enhufarlo en el extrusor como muestra la segund figura.
