Extrusor tapado: Cambio de boquilla o barrel – Trimaker

La boquilla extrusora es uno de los elementos que deben de cambiarse cada cierto tiempo. La misma puede bloquearse debido a varios motivos:

Carbonización del plástico por el propio uso
Bloqueo durante el cambio de filamento (Para evitar esto, al cambiar el filamento seguir los siguientes pasos: Se debe calentar el extrusor, luego presionar la palanca y empujar hasta que salga el plástico. Finalmente retirar rápido el filamento hacia arriba.
Retracciones mayores a 2 mm. Las mismas deben de ser menores a 2mm.
El extrusor quedó caliente por un período prolongado sin estar extruyendo.
Filamento defectuoso y/o con trazas de otros plásticos.

En el siguiente tutorial te explicaremos cómo desarmar, cambiar la boquilla o barrel y luego volver a armar el extrusor correctamente.

1) Quitar el filamento del extrusor y aflojar boquilla en caliente

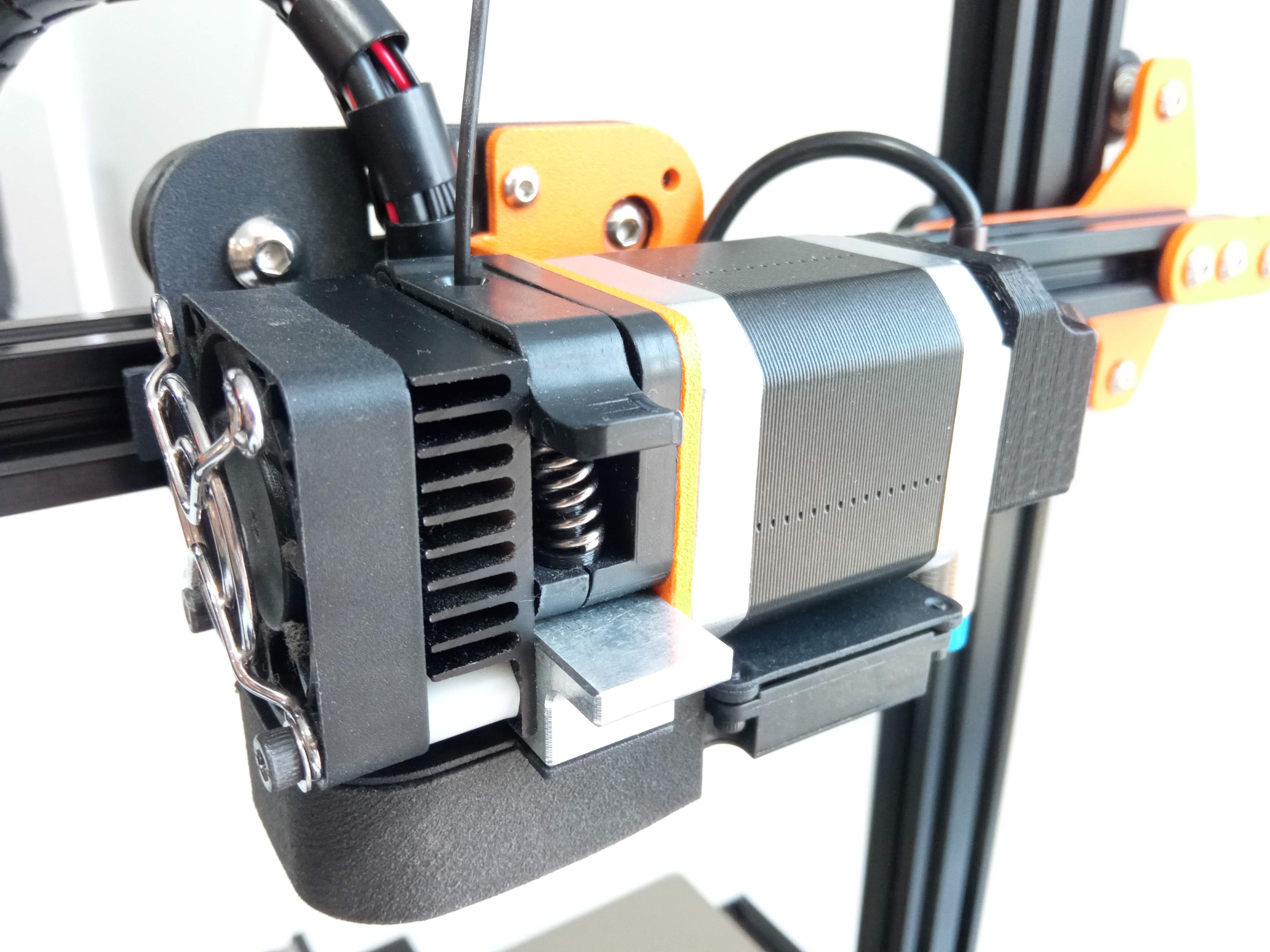

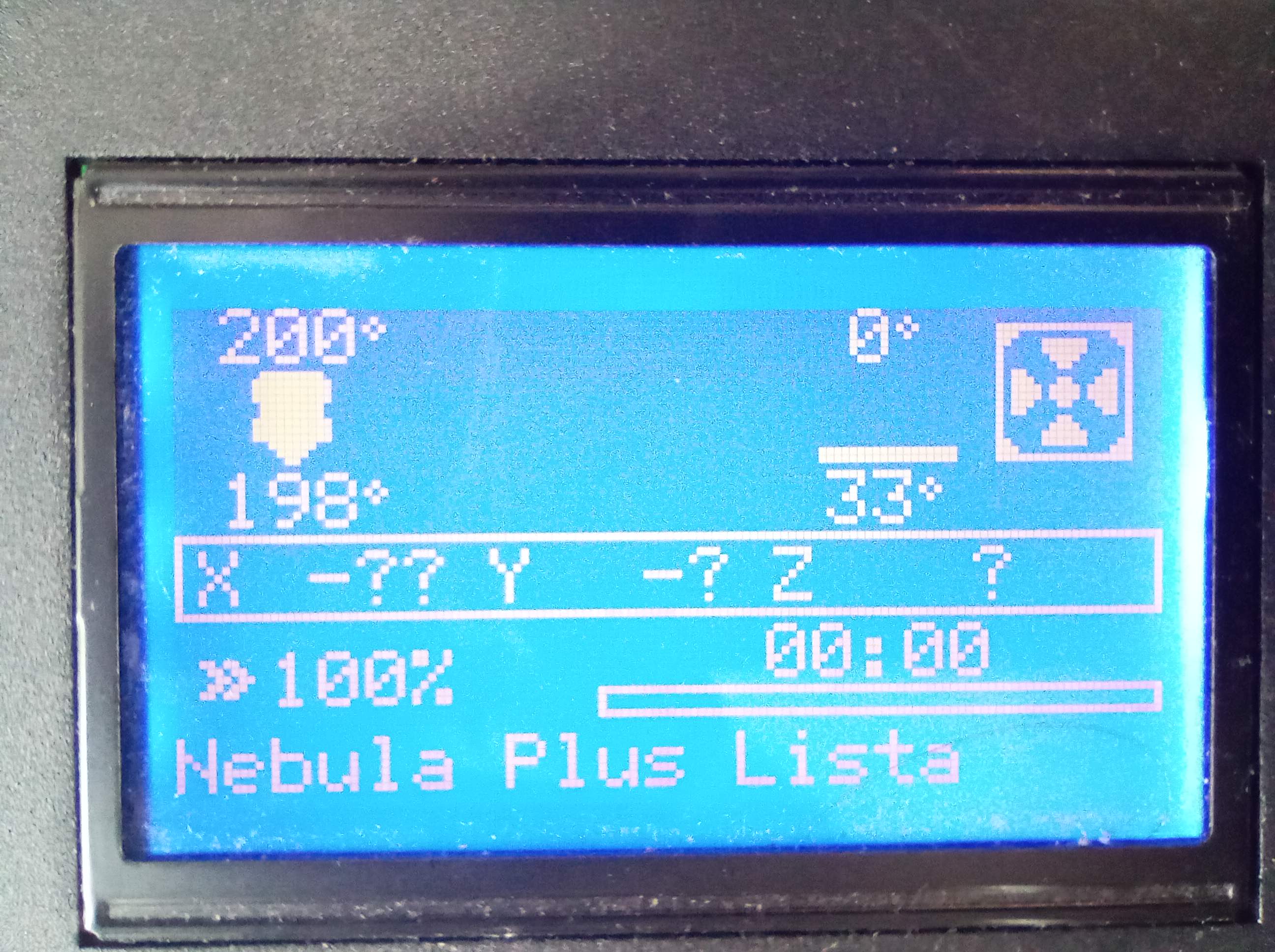

Para desarmar el conjunto es necesario calentar la boquilla desde la pantalla y retirar el filamento si el mismo está insertado. Durante el cambio de filamento: Se debe calentar, luego presionar la palanca y empujar hasta que salga el plástico y finalmente retirar rápidamente el filamento hacia arriba.

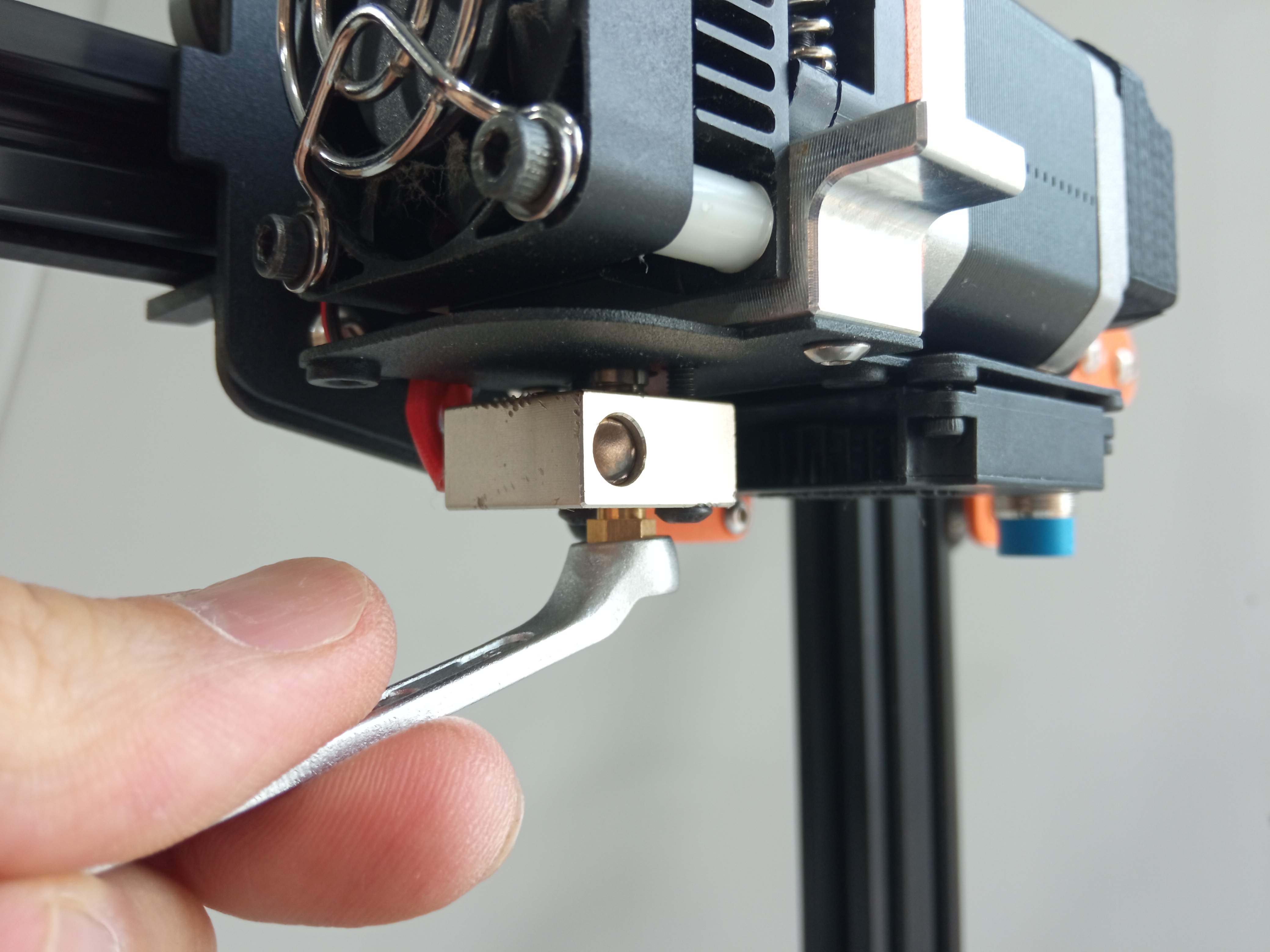

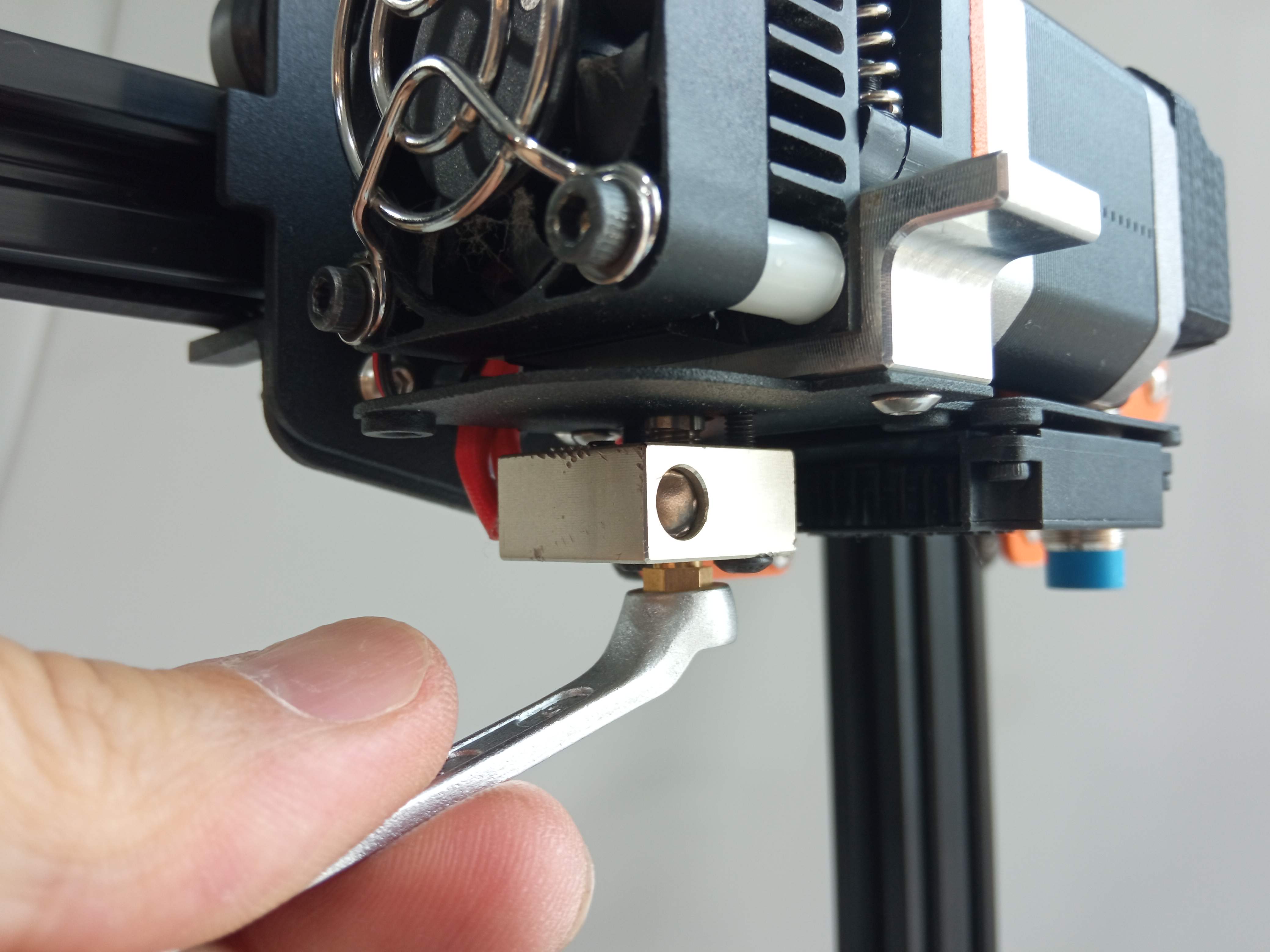

Luego, con cuidado, aflojar apenas la boquilla en caliente utilizando una llave fija.

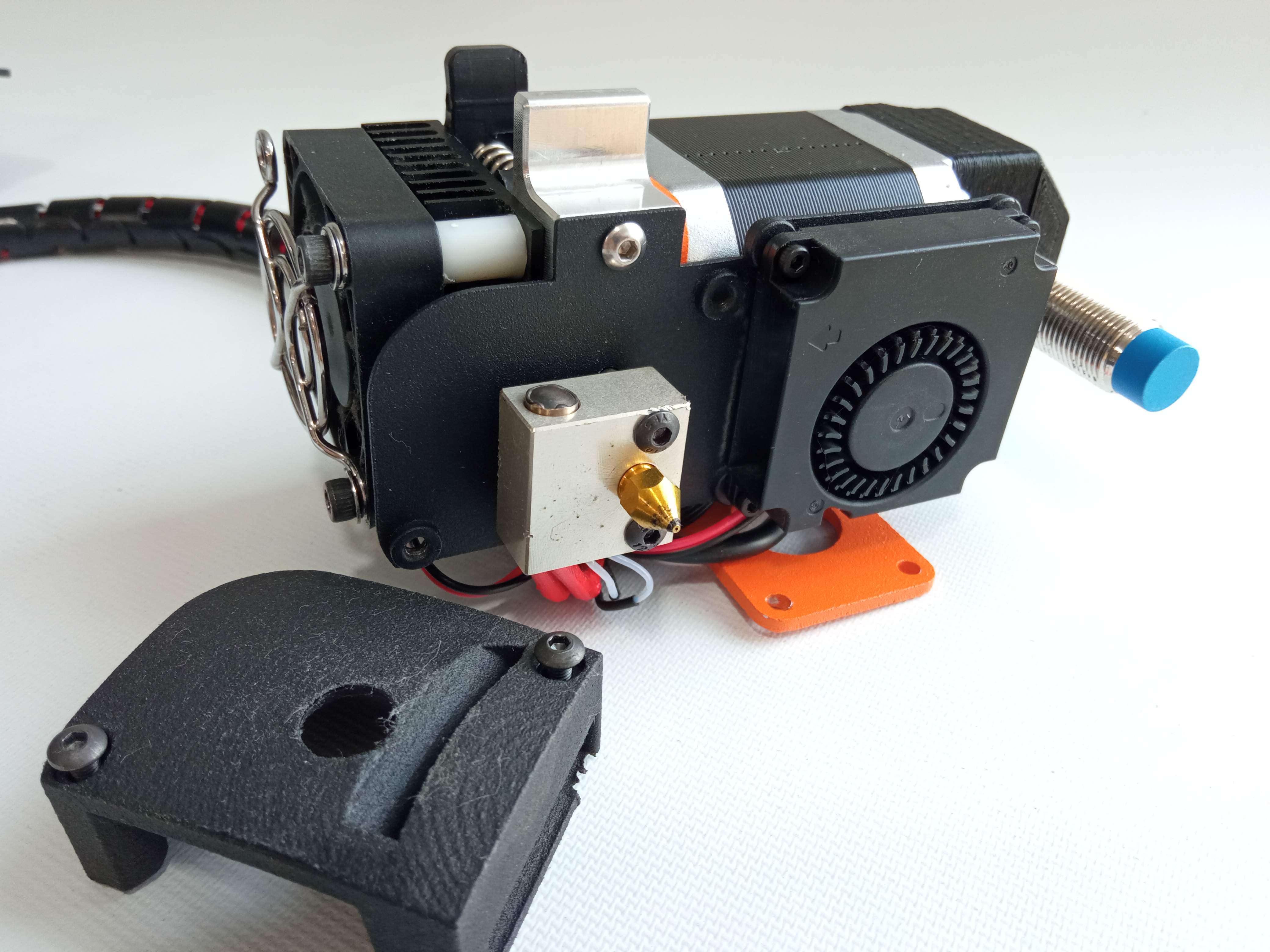

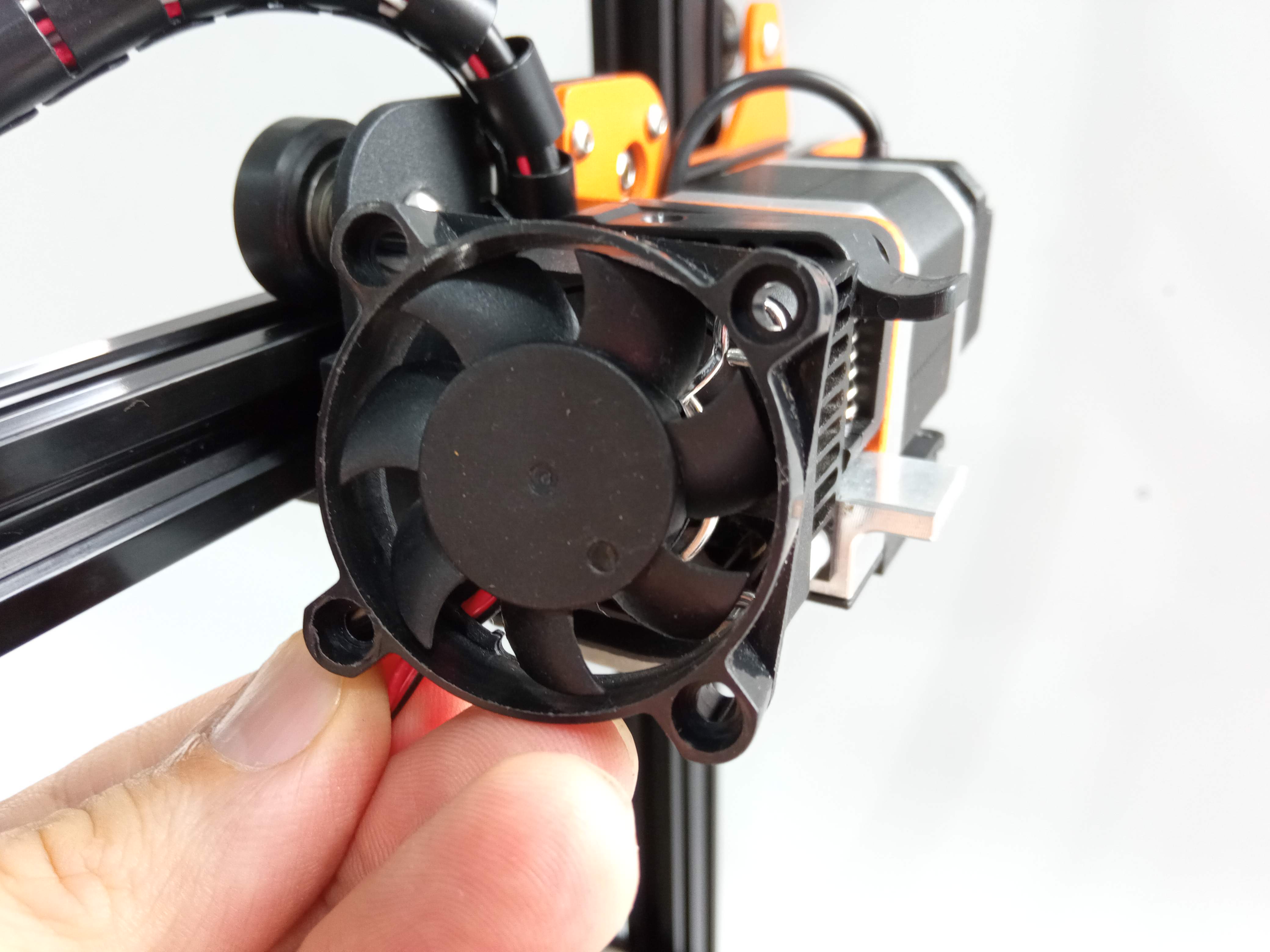

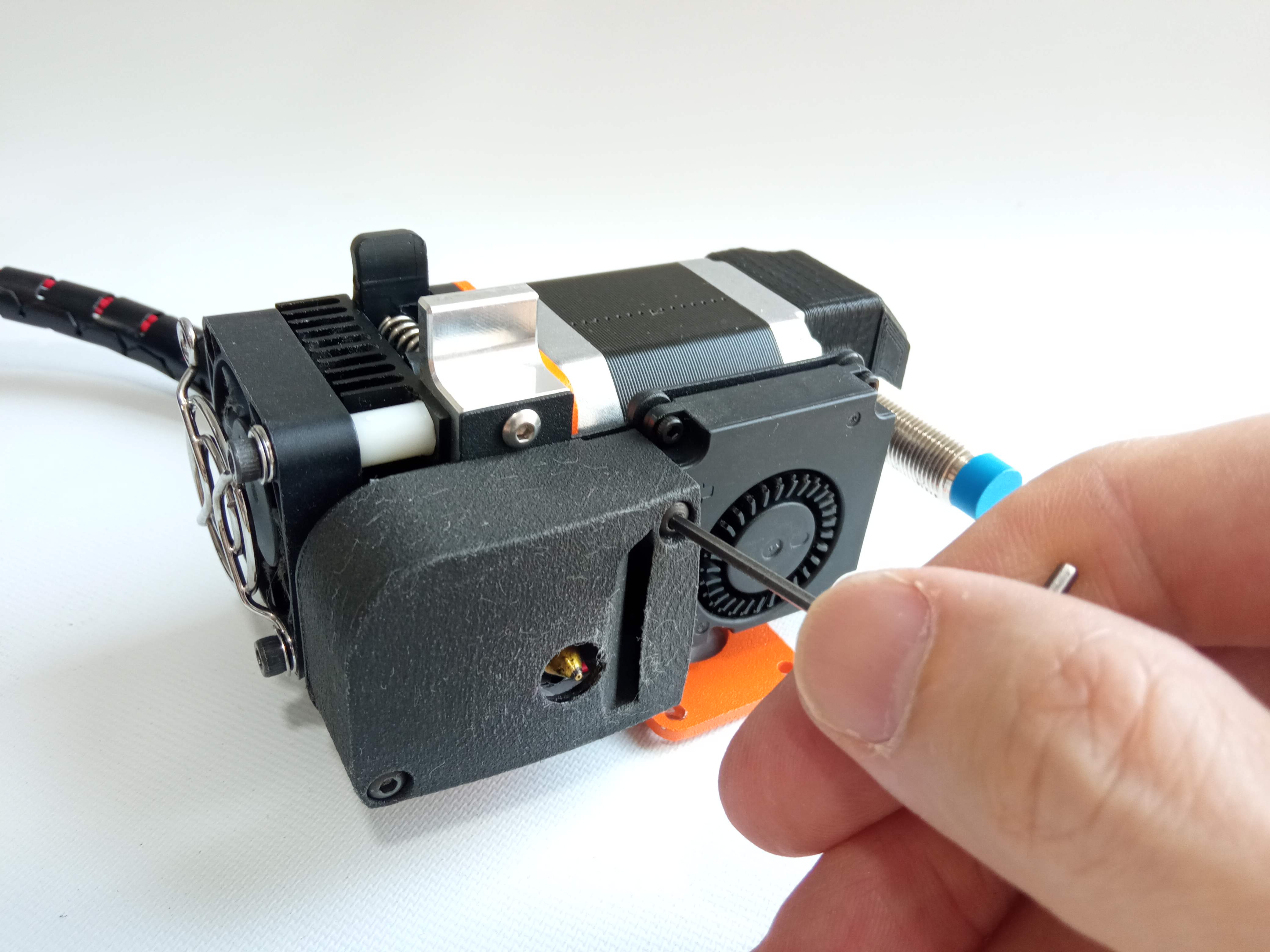

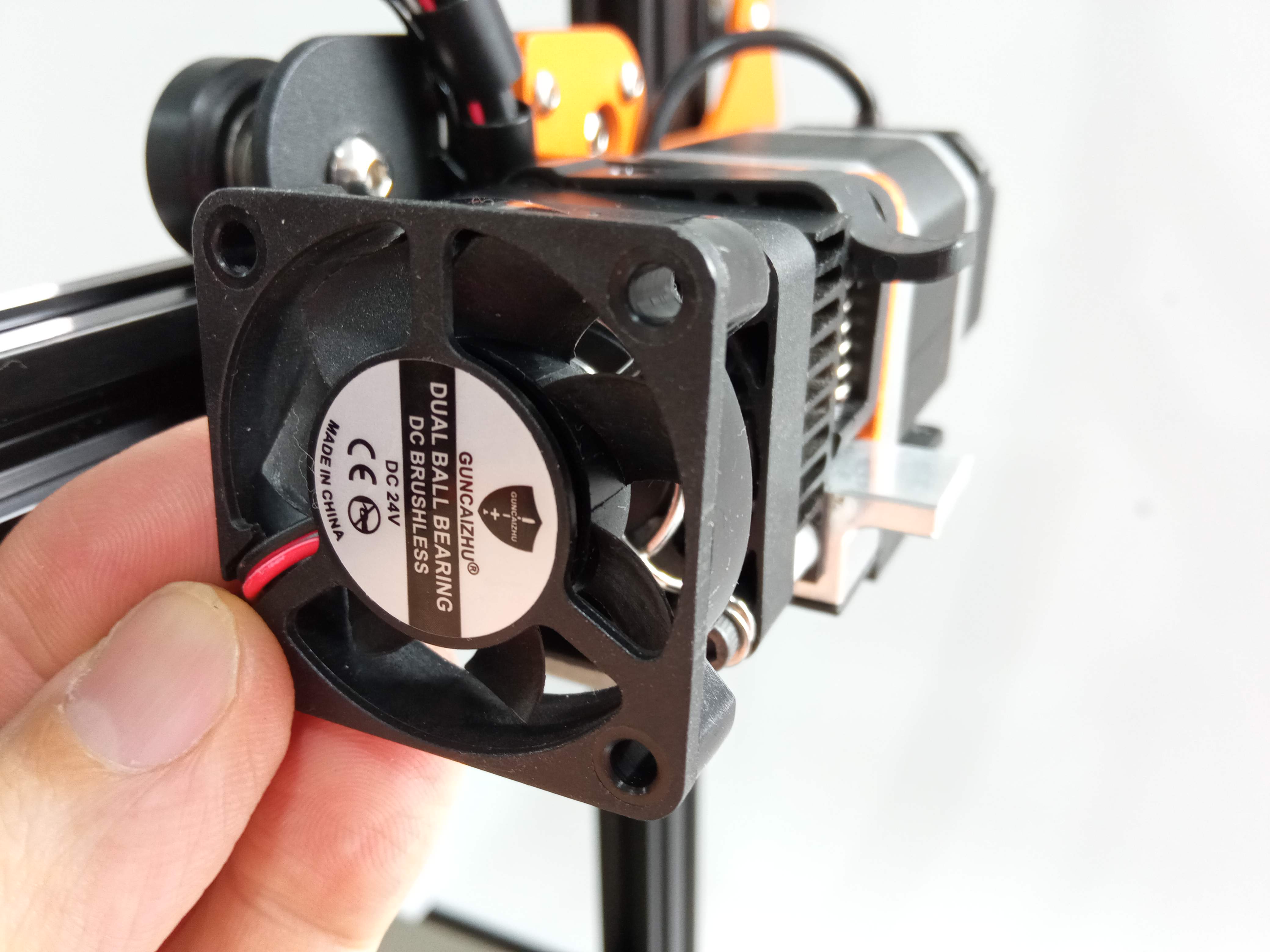

2) Retirar el extrusor del carro "x" y luego el "shield"

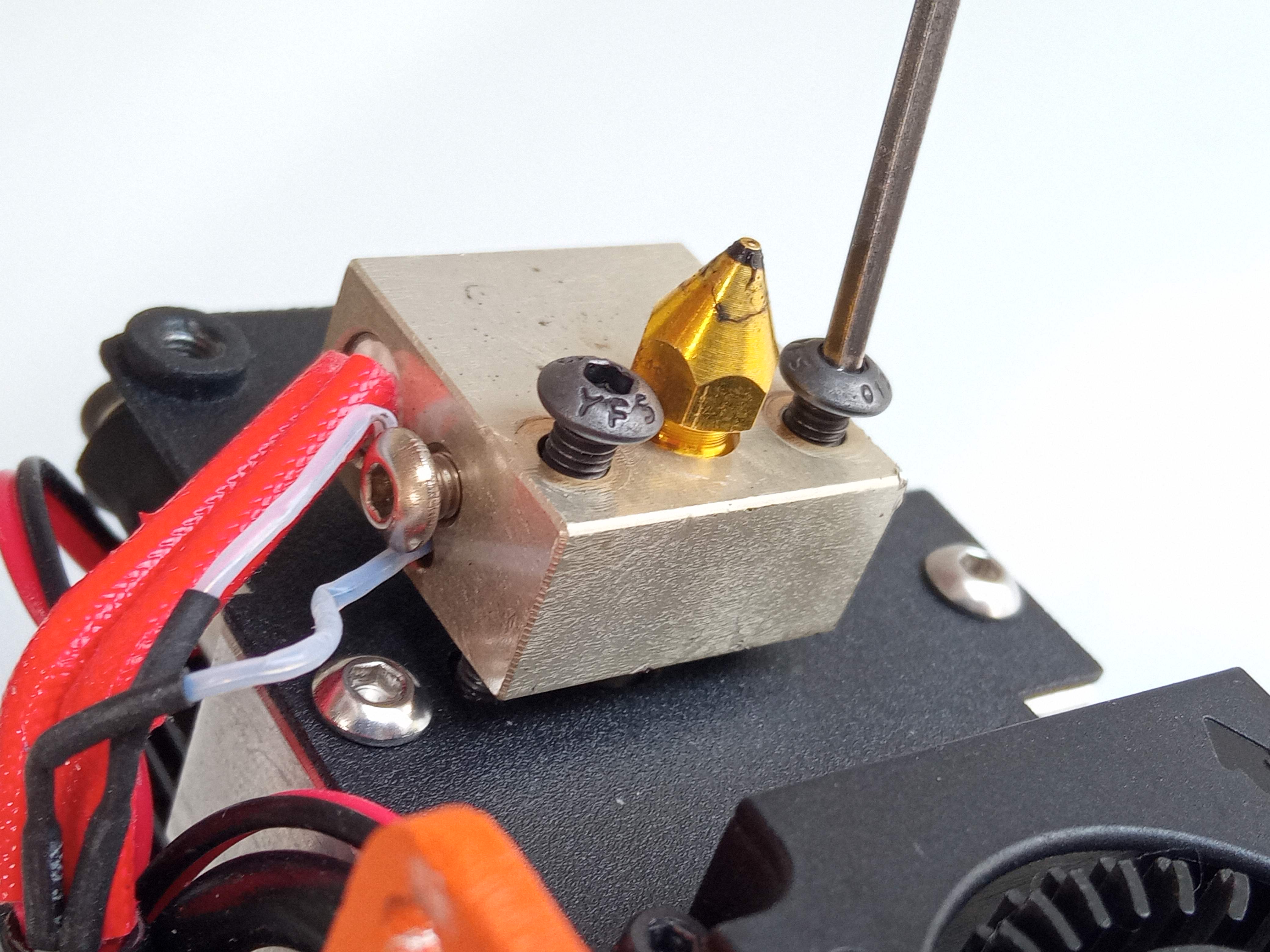

3) Soltar termistor, retirar los tornillo fijadores, separar el bloque de aluminio y quitar resistencia calefactora

Algunas máquinas compradas antes del 19/01/22 requieren aflojar el tronillo del termistor. Las posteriores no lo necesitan.

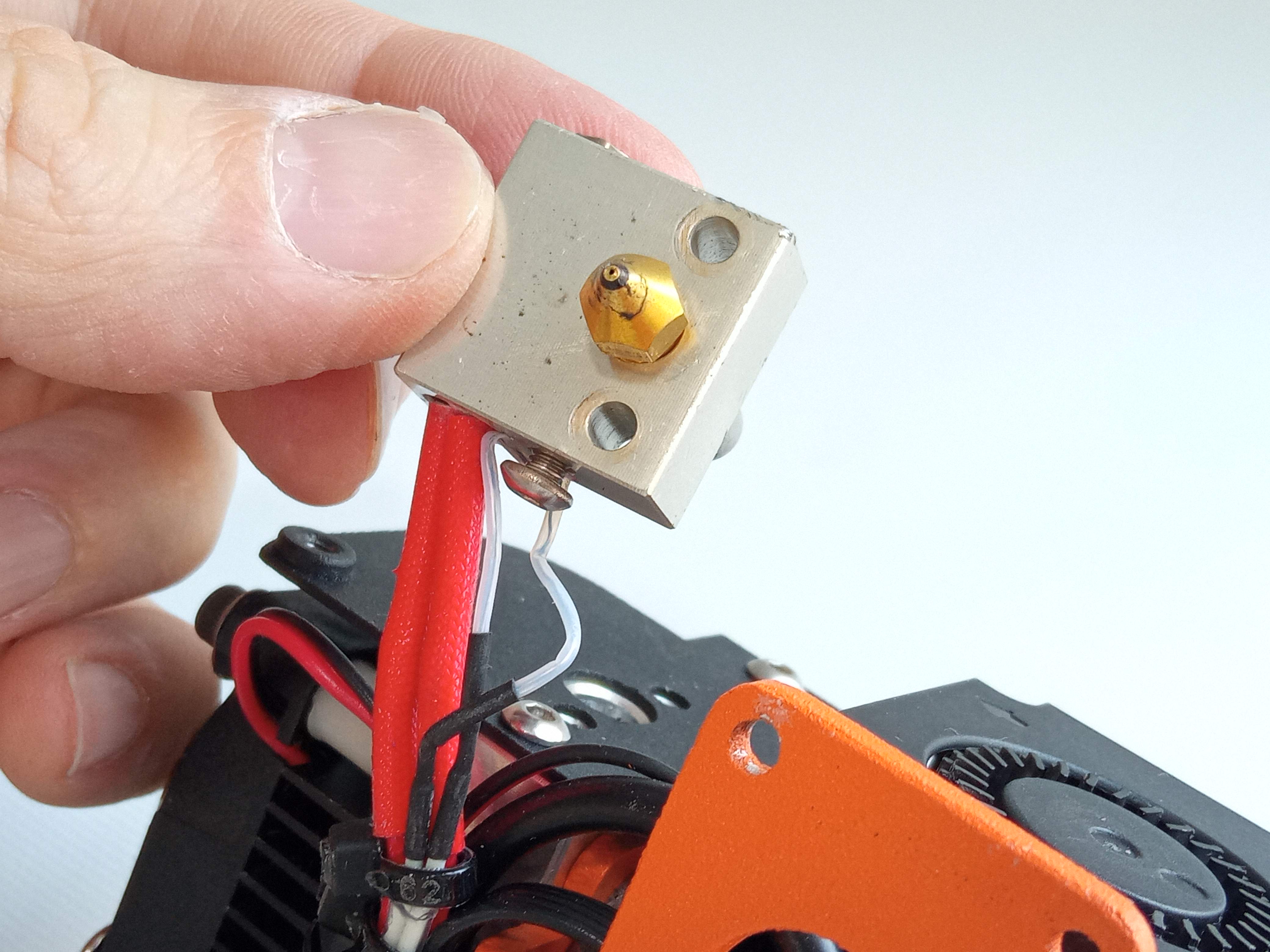

Luego retirar los tornillo fijadores y separar el bloque de aluminio

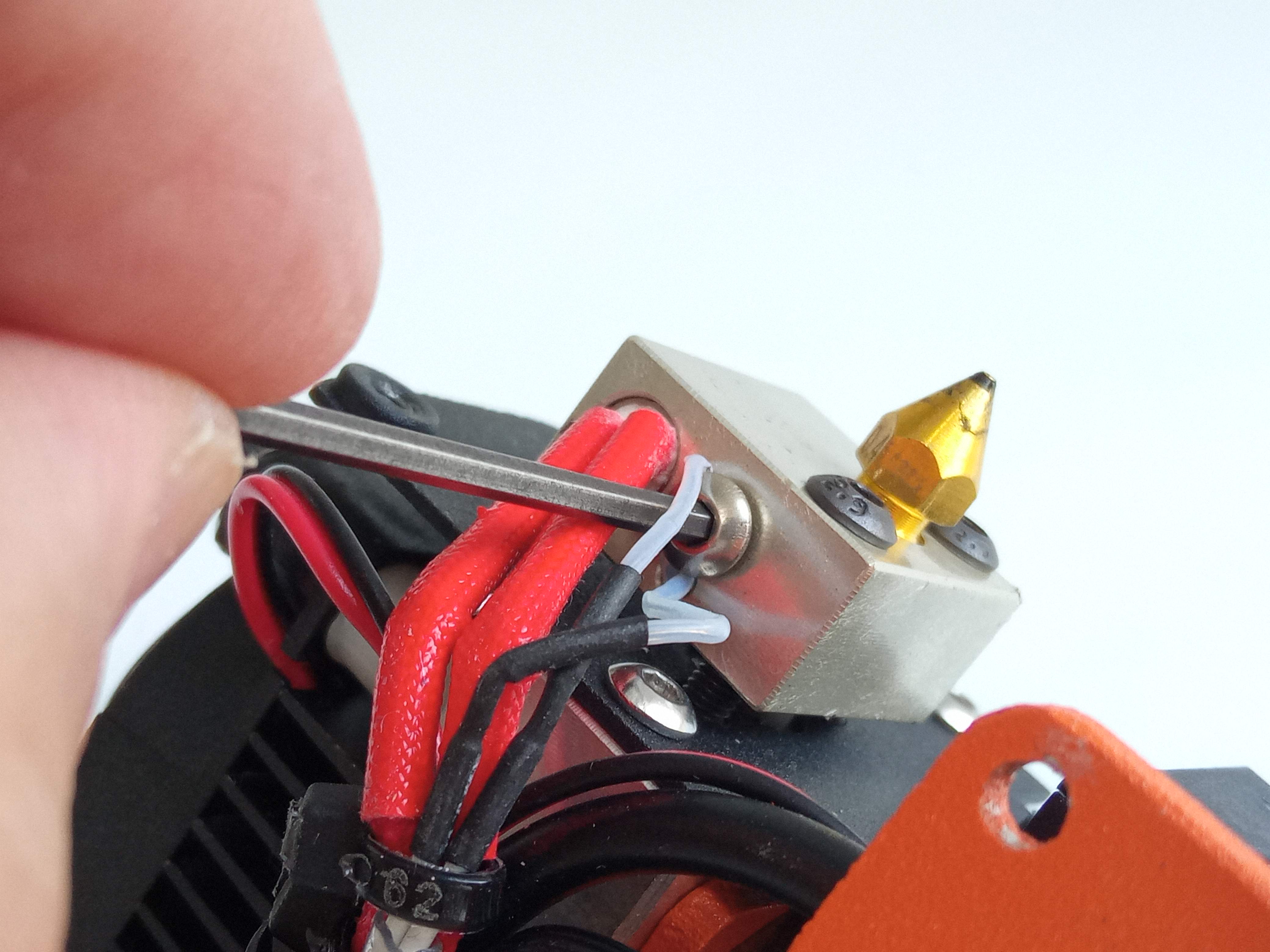

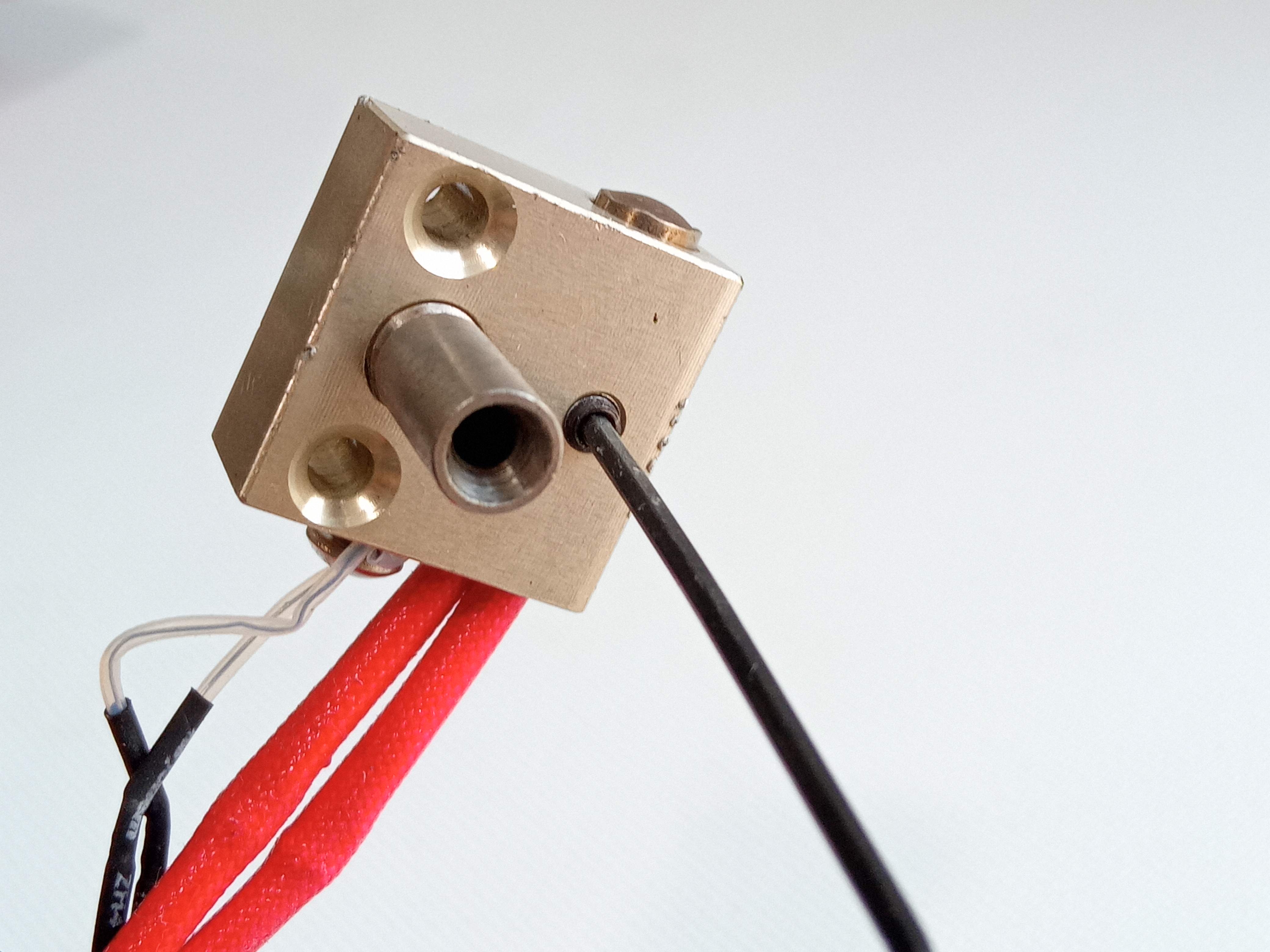

Quitar resistencia calefactora soltando el prisionero que se muestra en la foto.

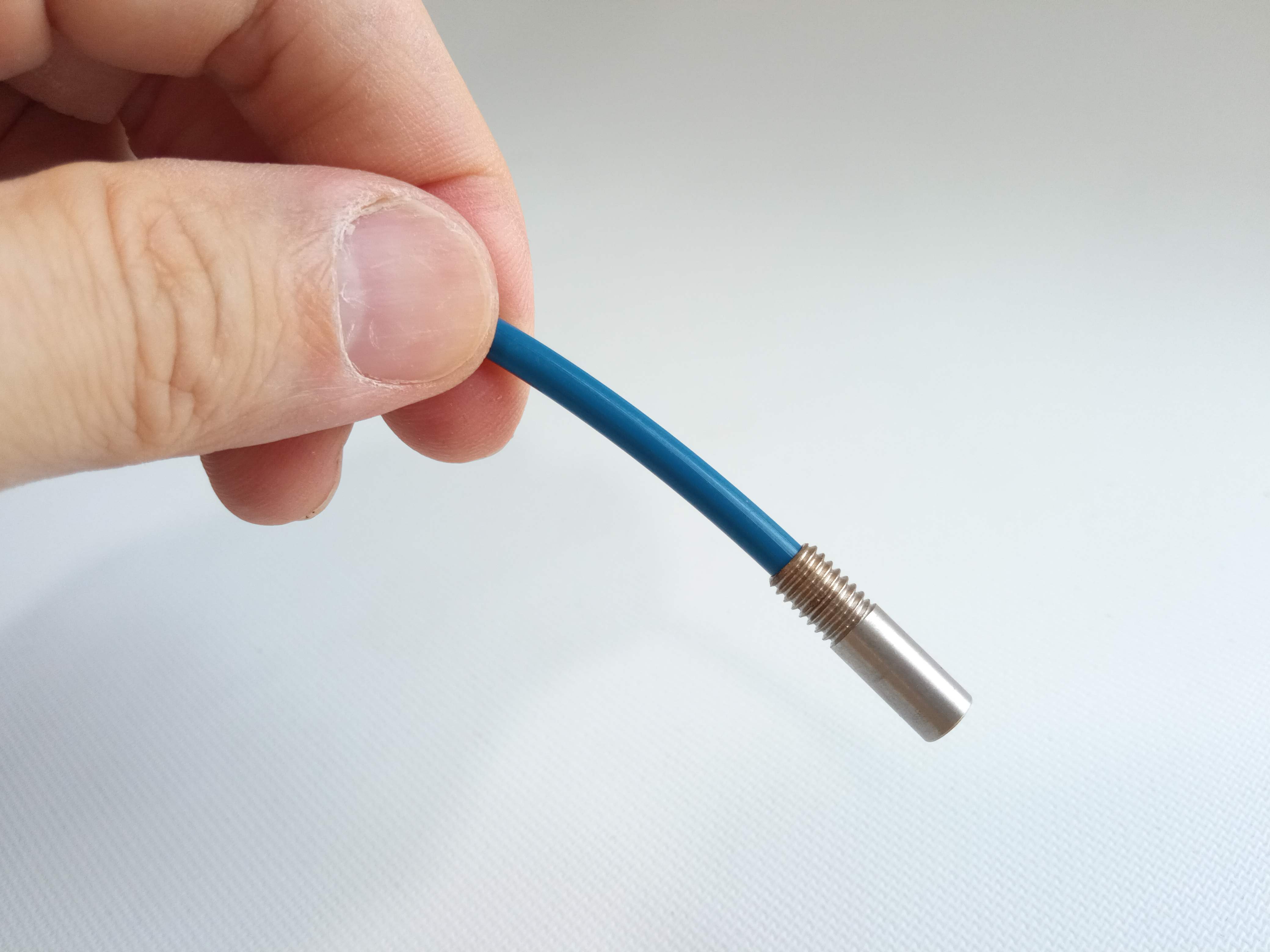

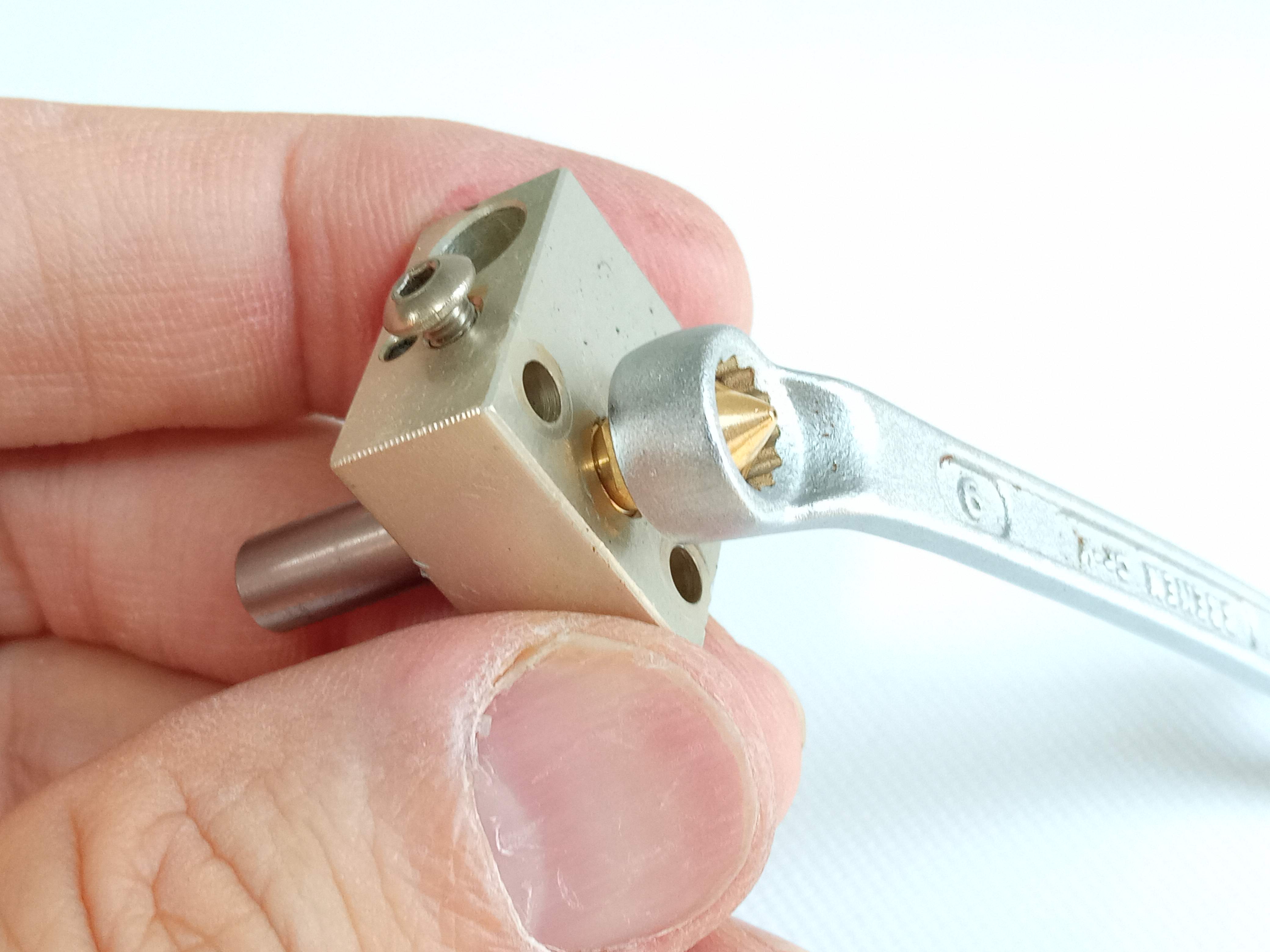

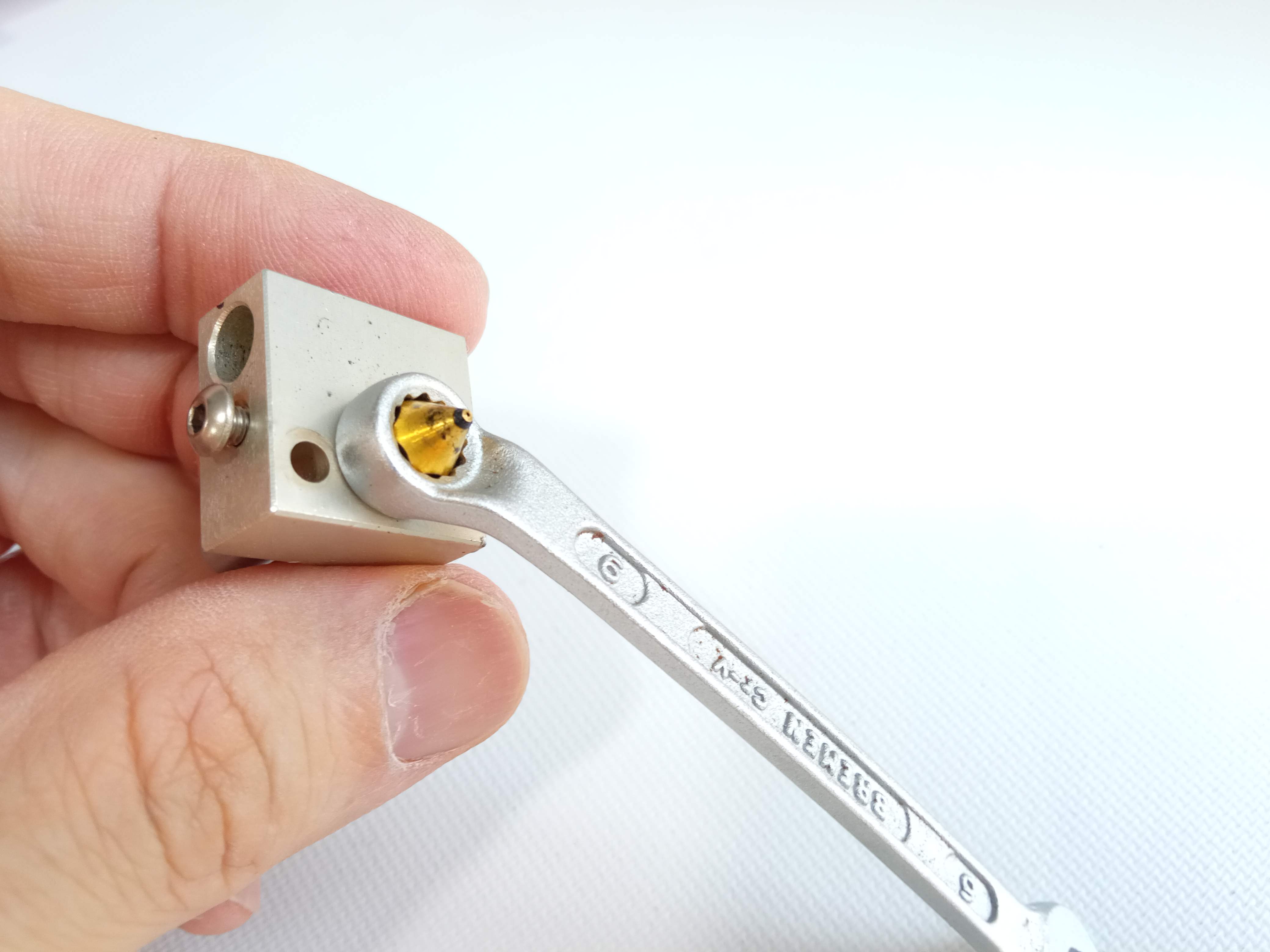

4) Retirar la boquilla de bronce y el barrel. Luego quitar Teflón usado

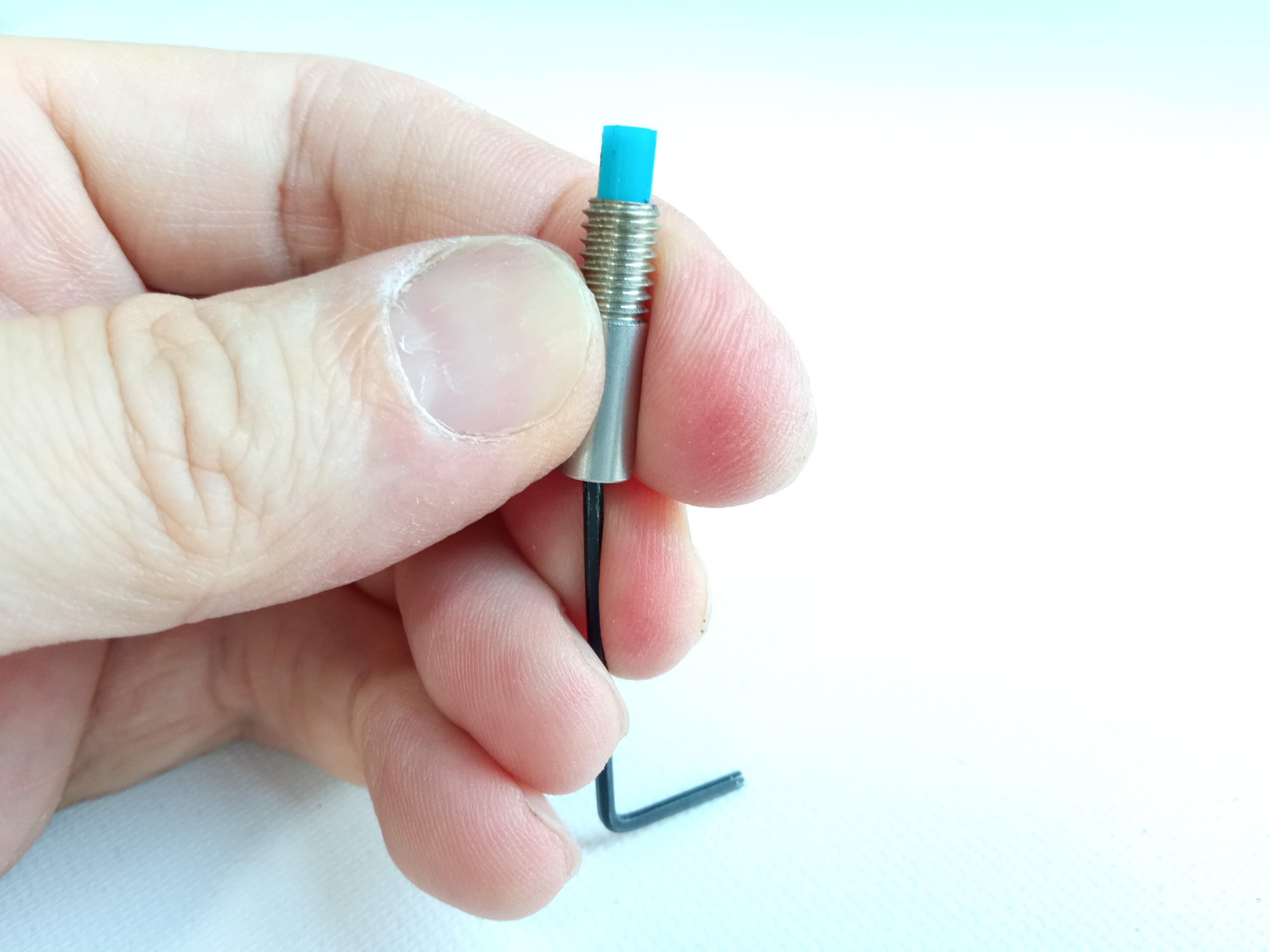

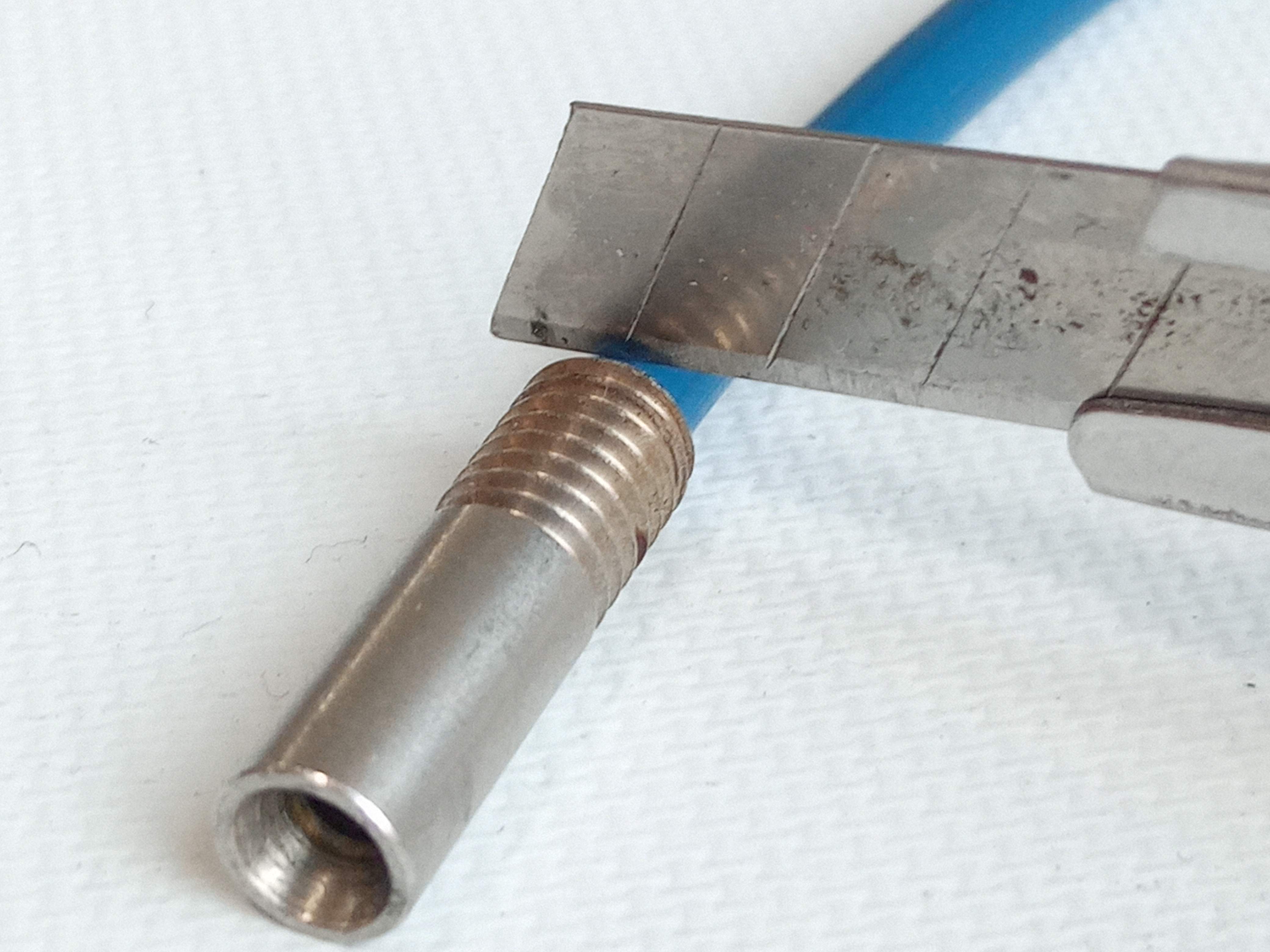

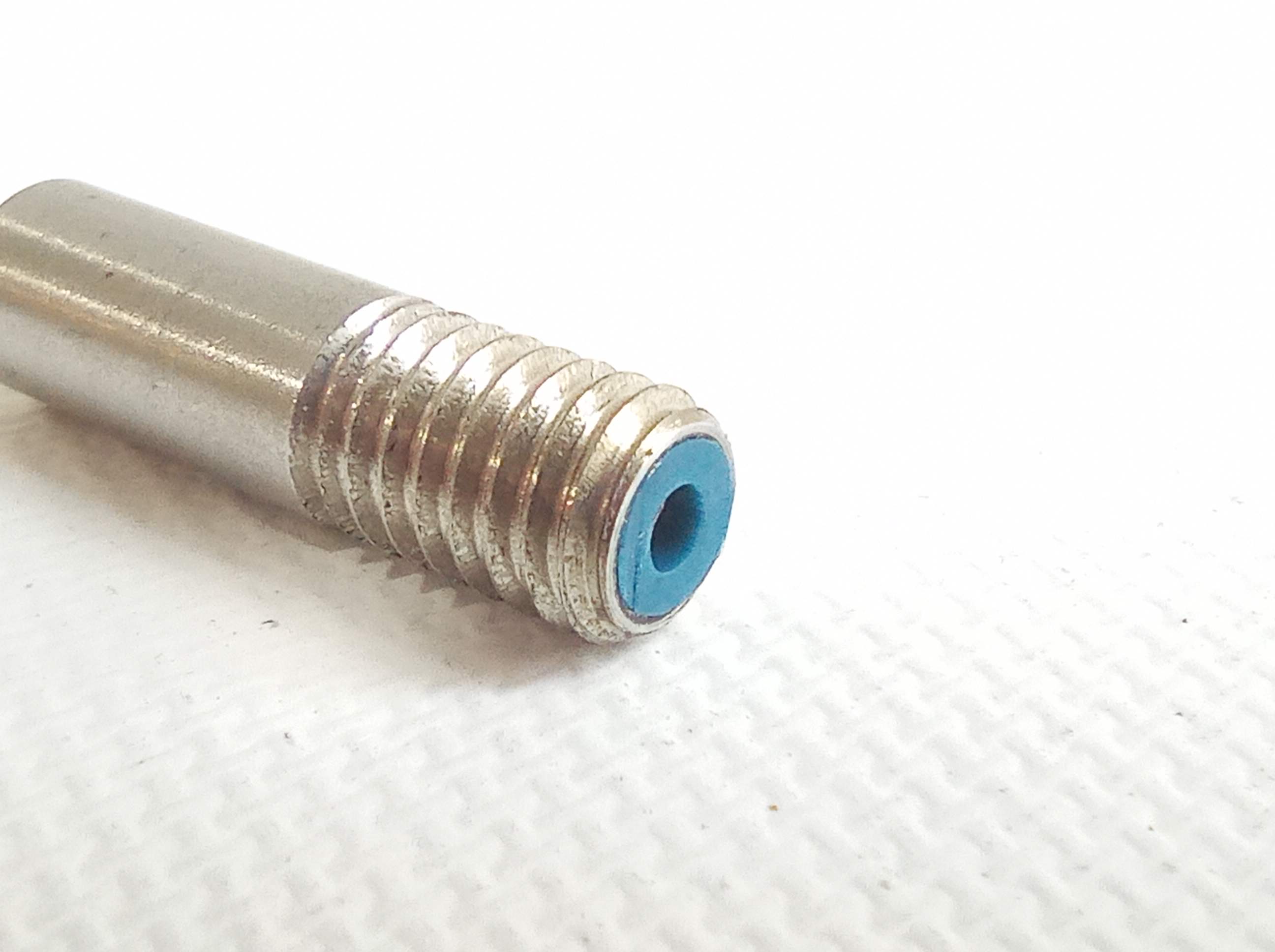

5) Colocar Teflón nuevo y cortar al ras (¡Muy importante!)

6) Colocar barrel y boquilla

Colocar la resistencia y el termistor en el agujero correspondiente. Recordar ajustar el prisionero que fija a la resistencia.

El termistor no lleva más el tornillo de ajuste, solo se debe asegurar de colocar bien a fondo en el orificio y luego colocar un precinto ajustando el cable rojo de la resistencia que lo mantiene en su lugar como muestra la foto:
