Tensado de correas

Las correas son los elementos responsables del movimiento preciso de la impresora. Transmiten y transforman el movimiento rotatorio de los motores en el movimiento lineal del carro y del extrusor. La correcta tensión de las correas permite obtener superficies lisas y libres de imperfecciones. Si tienen una tensión menor a la recomendada, se pueden introducir vibraciones y movimientos indeseados tanto en el carro como en la cama, resultando en una impresión fallida.

Debemos realizar una verificación de la tensión de las correas cada 400hs de impresión, o cuando notamos imperfecciones en la superficie de nuestra impresora. Para saber si tenemos la tensión correcta en la correa, debemos tratar de moverla con la mano. Si podemos moverla mas de 5 mm en cualquier dirección, la correa esta floja y debemos realizar el procedimiento de tensado.

Tensado de correa X

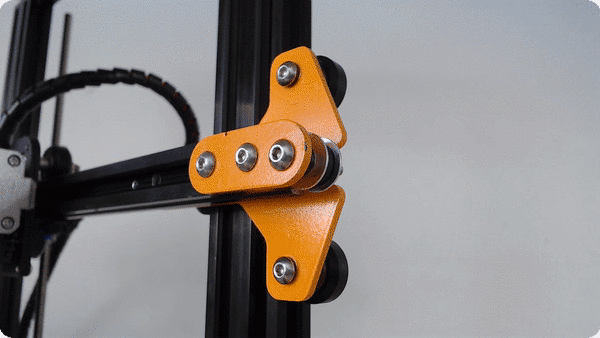

Para ajustar la correa X debemos aflojar los dos tornillos Allen del tensor de correa que ajustan sobre el perfil de aluminio.

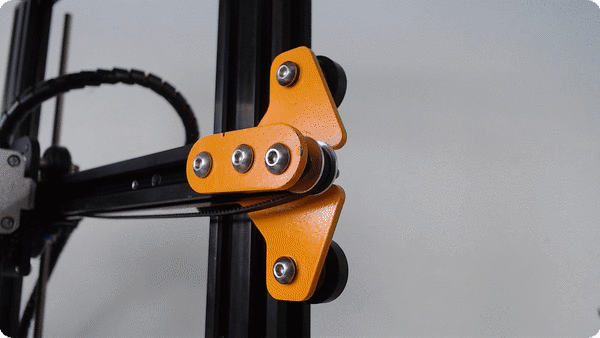

Luego, generamos tensión desplazando el tensor de correa hacia la derecha tal como se muestra en el video. Es podemos ayudarnos haciendo un poco de palanca con alguna otra herramienta (Por ejemplo destornillador o llave Allen).

Advertencia: Debemos tener cuidado de que la correa quede alineada con el centro del perfil de aluminio. Si la correa no se mueve en el centro, los dientes pueden trabarse con el perfil. Esto puede generar perdidas de pasos, ruidos molestos y daños en la correa.

Ajuste de correa Y

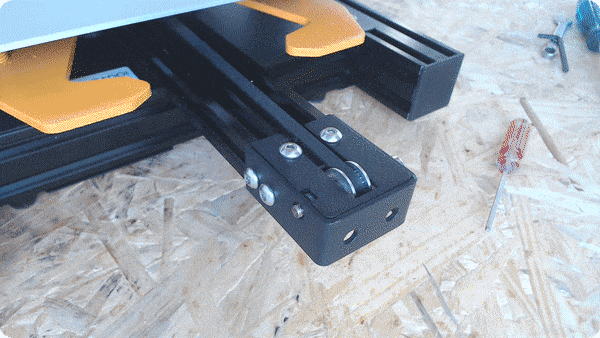

Para tensar la correa del eje Y, es necesario desajustar los 4 tornillos Allen en los laterales del perfil mas los 2 en la parte superior que sujetan la tapa protectora.  No debemos sacar todo el tornillo, solo aflojarlo, de manera tal que la tuerca T permanezca en el tornillo.

Ahora tensamos la correa desplazando el tensor y ajustamos los tornillos para mantenerlo en su lugar.
