Cambio de teflon y boquilla

Cuando la impresora sub-extruye y las capas de la pieza no quedan pegadas entre sí, es muy probable que se requiera un cambio de boquilla y/o teflon. Generalmente estos recambios se hacen a la vez ya que se aprovecha el desarme del nozzle.

El teflón es un pequeño de tubo azul o blanco responsable de permitir un flujo suave del filamento dentro del barrel y hacia la boquilla. Luego de meses de impresión, el teflón se desgasta y pierde sus propiedades gracias a las altas temperaturas a las que esta sometido, por lo que es necesario reemplazarlo. Un barrel en malas condiciones puede provocar taponamientos o sub-extrusiones durante la impresión. El teflon también se conoce como "Capricorn", una de las principales marcas que fabrica este producto.

Advertencia: Antes de comenzar el proceso para cambiar el teflón y boquilla, debemos calentar la boquilla y retirar el filamento de la maquina.

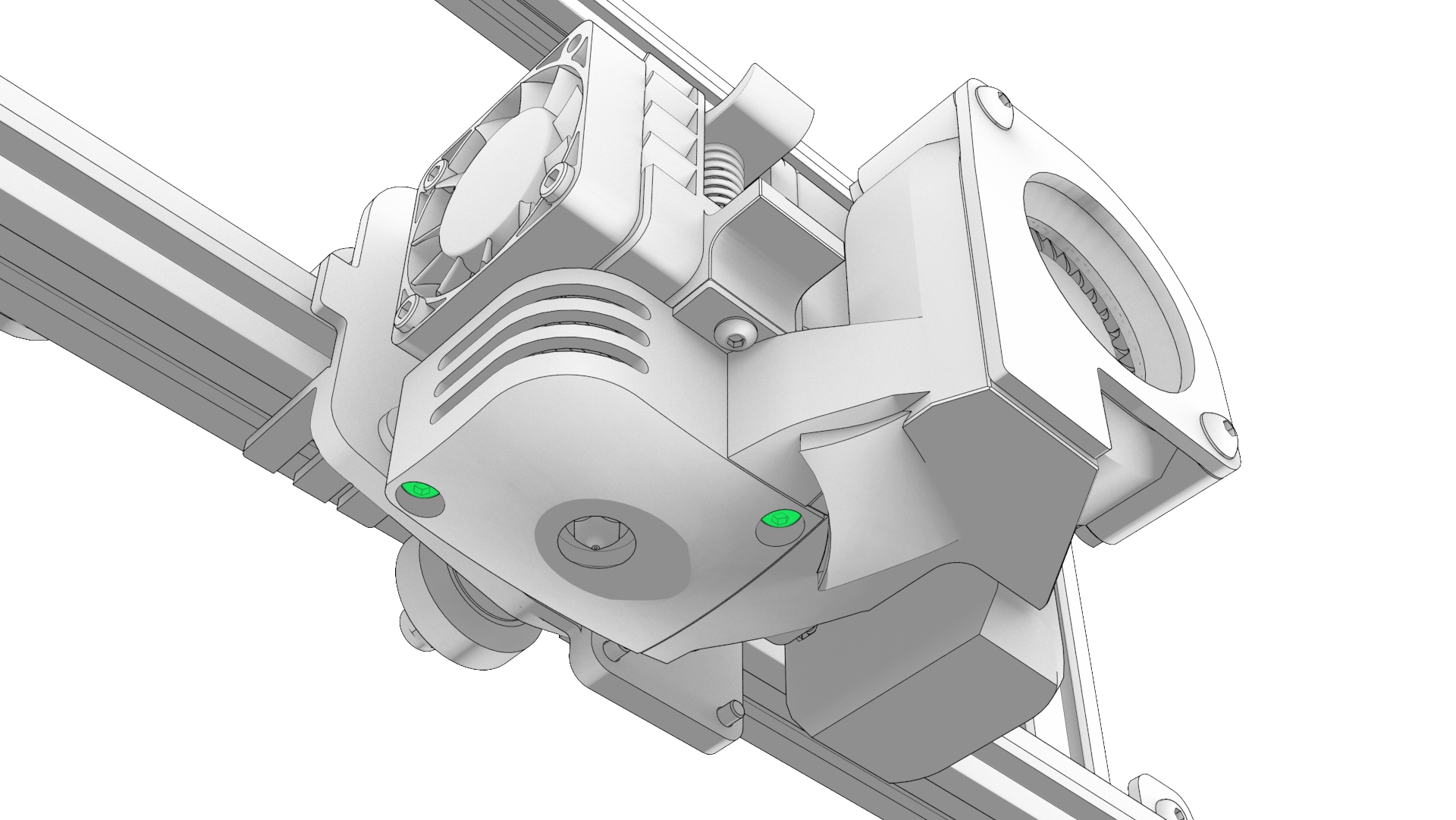

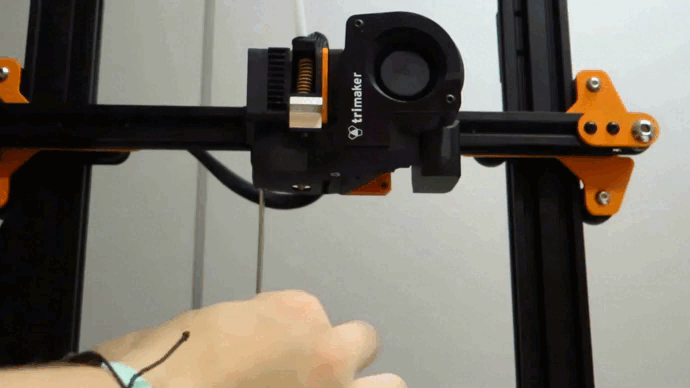

1) Retirar el shield que cubre el hotend.
Con la llave Allen, quita los dos tornillos que sostienen el shield.

2) Precalentar la boquilla, quitar filamento y boquilla.

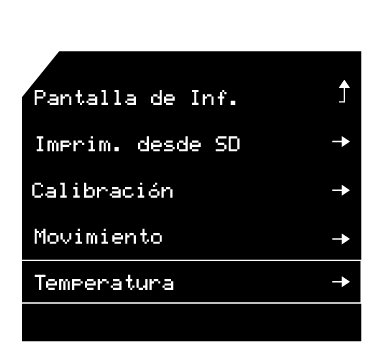

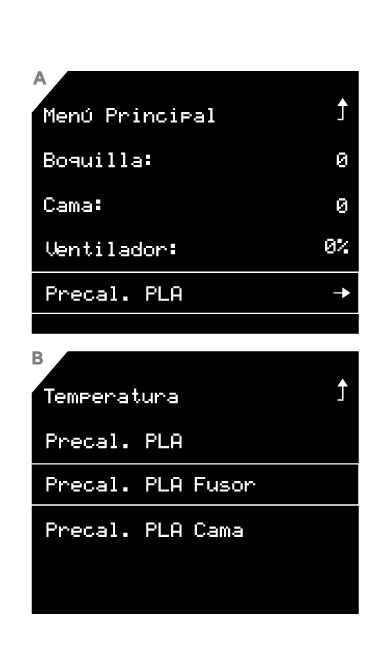

Desde el menú principal de la máquina, nos dirigimos al menú "Temperatura" y seleccionamos para el filamento que tiene cargado (por ejemplo, "Precalentar PLA") y por último "Precalentar Fusor" .

El extrusor va a comenzar a levantar temperatura. Espera hasta que llegue a la temperatura programada. Se calienta para que el filamento se funda y puedas retirarlo presionando levemente el gatillo.

Precaución: asegúrate de no tocar la boquilla durante este procedimiento, ya que se encuentra a alta temperatura.

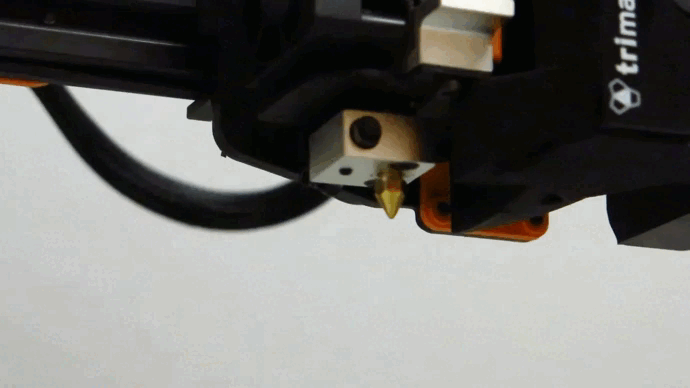

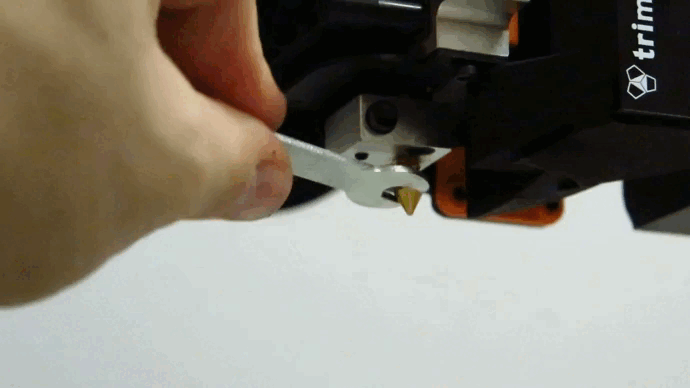

3) Quitar la boquilla en caliente
Con cuidado de no tocar el hotend caliente, retiraremos la boquilla desenroscándola con la llave fija que viene con tu kit.

Puedes tomar la boquilla con una servilleta plegada para no quemarte y apoyarla en la cama de tu impresora.



4) Desmontar Extrusor

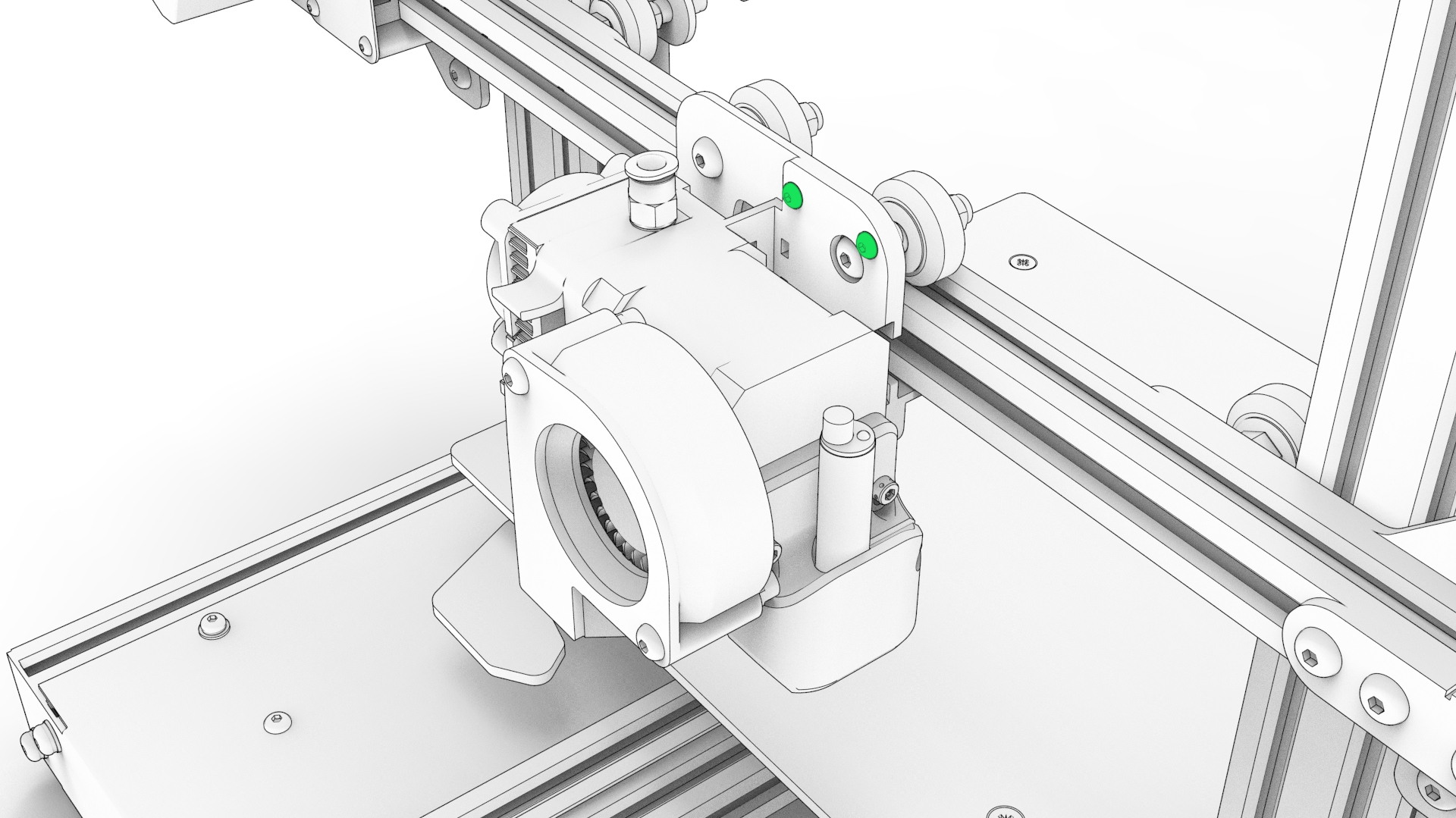

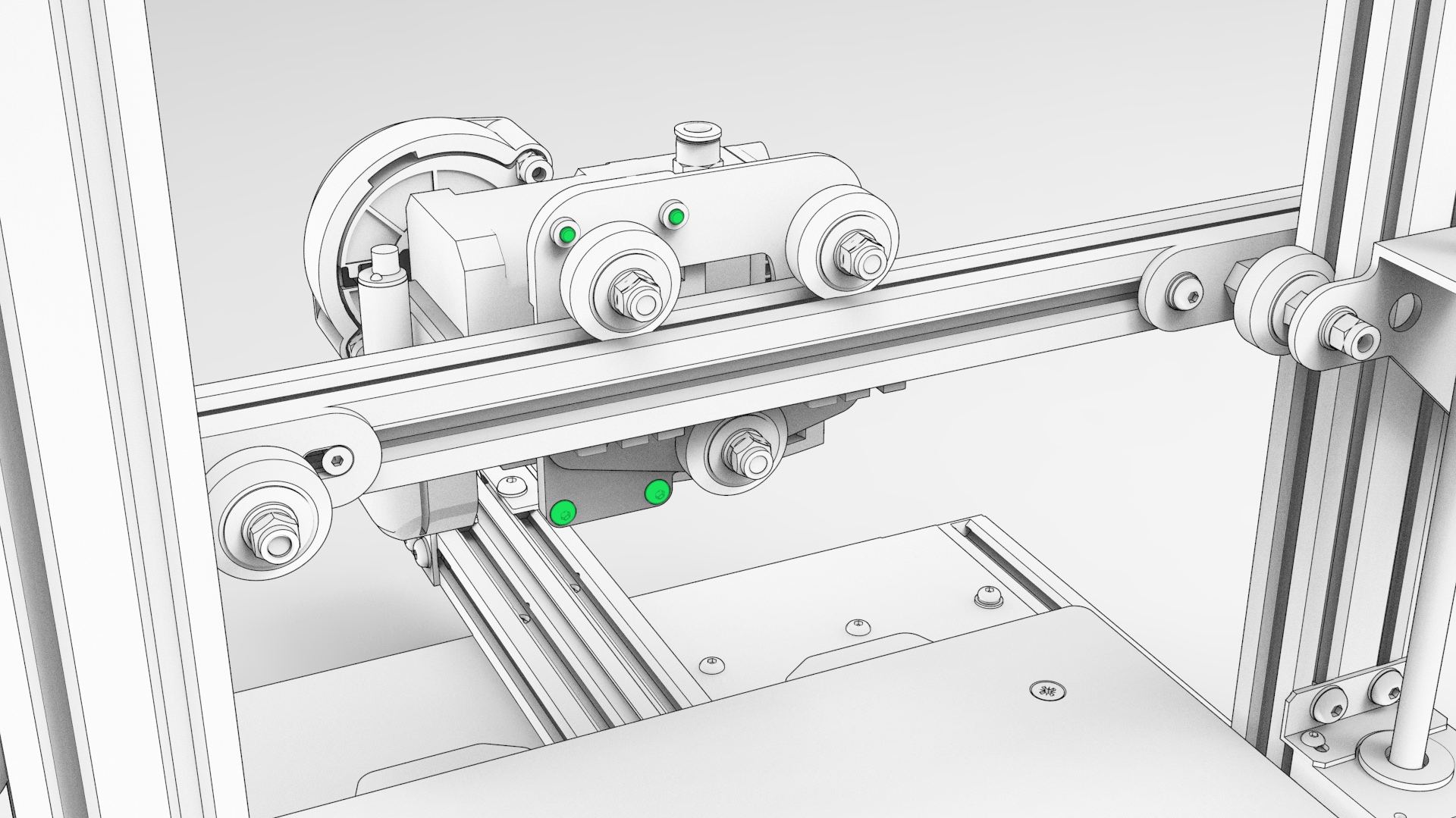

El primer paso para poder reemplazar el teflon es desmontar el extrusor de la maquina. Esto nos permitirá tener un acceso rápido al hotend. Simplemente debemos retirar los cuatro tornillos que lo mantienen en su lugar.

5) Desmontar el Hotend

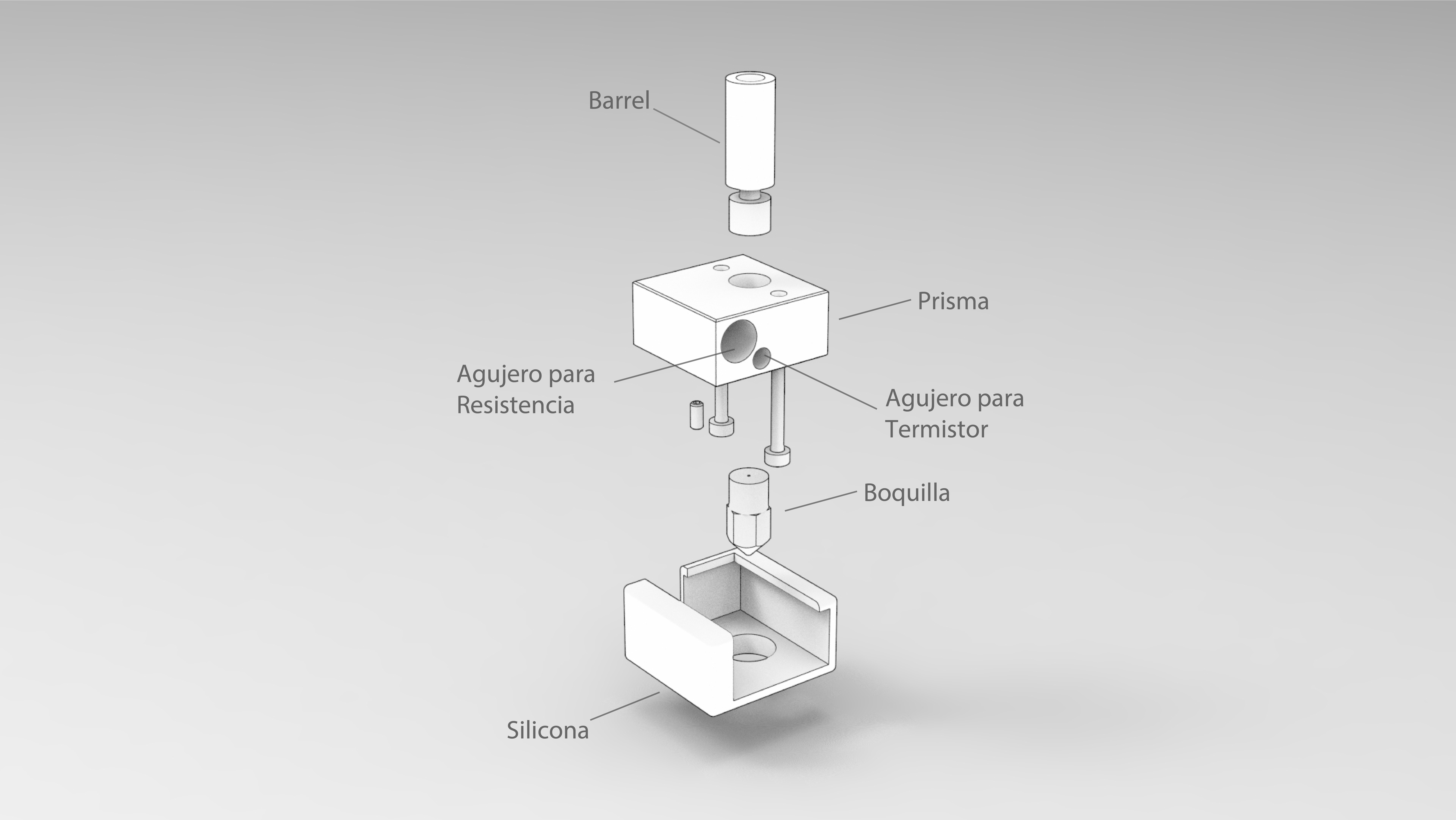

Ahora debemos retirar el Hotend de la maquina (Conjunto de prisma y barrel). Para ello, retiramos los tornillos que lo mantienen en su lugar y retiramos el termistor y la resistencia del bloque. Luego de este paso ya deberiamos tener el hotend fuera de la maquina.



6) Desmontar el Teflón

Luego de retirar el barrel del hotend, lo único que resta es desmontar el tubo de teflón del mismo. Esto debemos hacerlo empujando el tubo con la ayuda de una llave Allen. Con el teflón fuera del barrel, analizamos el estado del mismo, si lo vemos quemado, contraído o deformado debemos cambiarlo.

7) Montar el nuevo Teflón

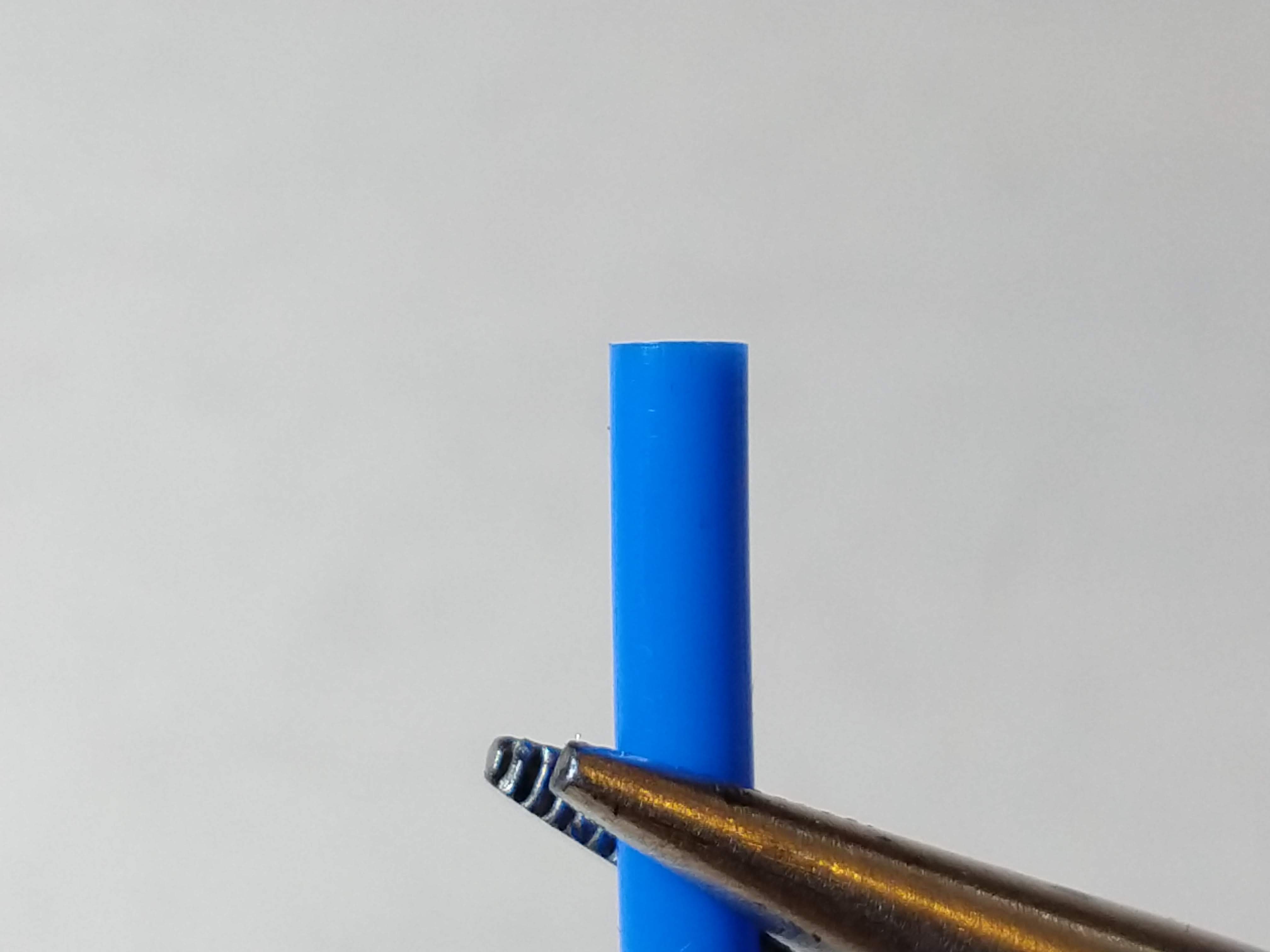

Continuamos montando el teflón nuevo dentro del barrel. Primero, debemos verificar que el borde del teflon este cortado a 90°, perpendicular al tubo. Si esto no ocurre, debemos cortar el tubo asegurando que al borde del teflon quede recto.

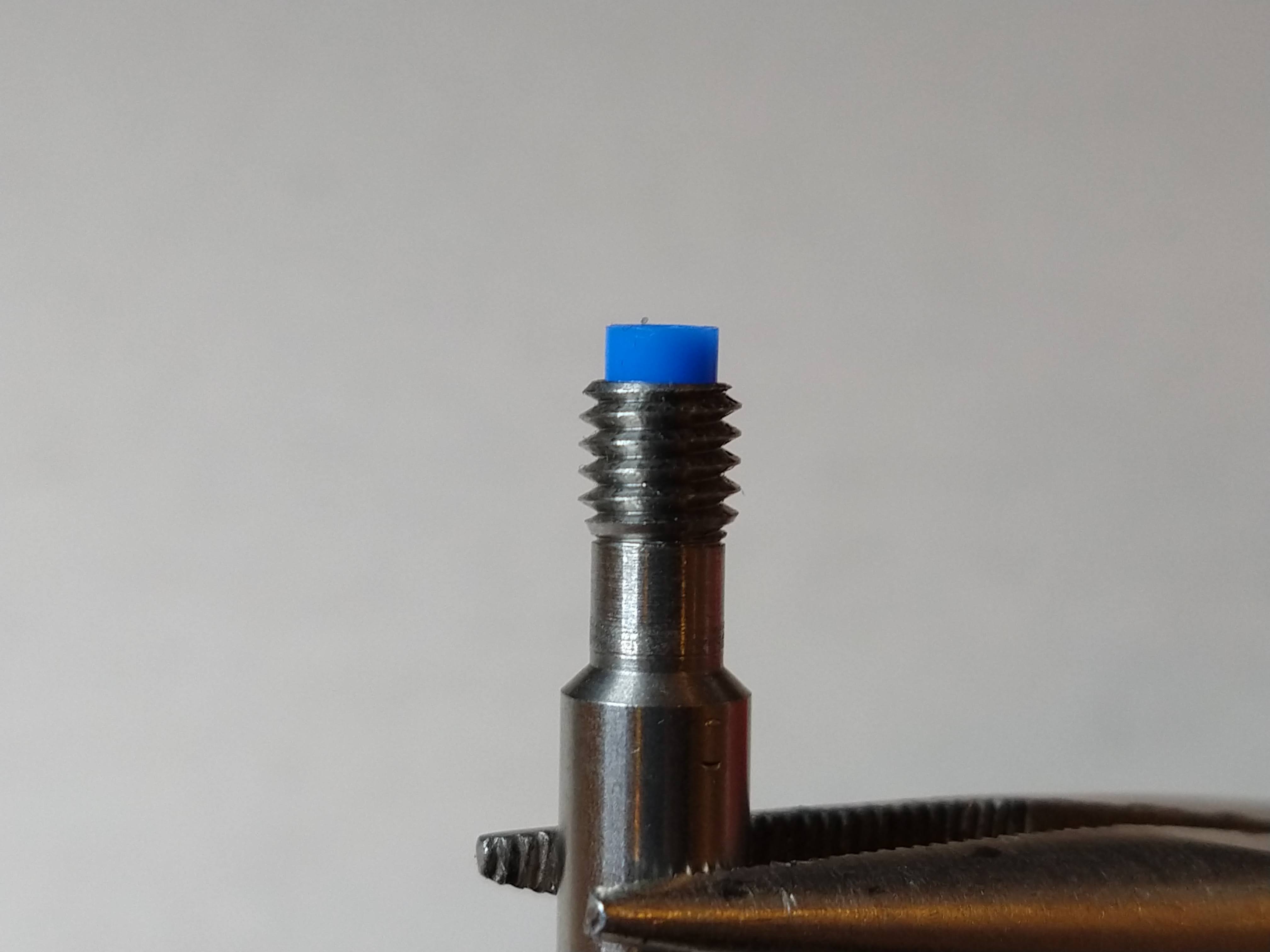

Luego lo introducimos dentro del barrel. Debemos asegurarnos de que quede una parte del tubo sobresaliendo.

Debemos cortar el excedente de teflón del barrel, este debe quedar al ras. Es importante que no quede un desnivel entre el tubo y el barrel, ya que el plástico se acumulara en este escalón y puede provocar taponamientos y otros inconvenientes



7) Montaje final

Cuanto tenemos colocado el teflon en el barrel, debemos colocarlo en el prisma asegurándonos de que toda la rosca entre dentro del prisma. Luego colocamos la boquilla y apretamos, sujetándolo de igual manera que cuando lo desarmamos. El barrel debe quedar bien apretado con la boquilla.

Por ultimo montamos el hotend y el shield. Con esto terminamos el cambiado del teflon.
