Montaje de hotend

Atención: Por favor, antes de trabajar con el equipo realice una lectura previa de todas las instrucciones a continuación para evitar inconvenientes.

Generalidades
El hotend es el conjunto de piezas por donde pasa el material, se funde y luego es depositado en la cama de nuestra impresora.

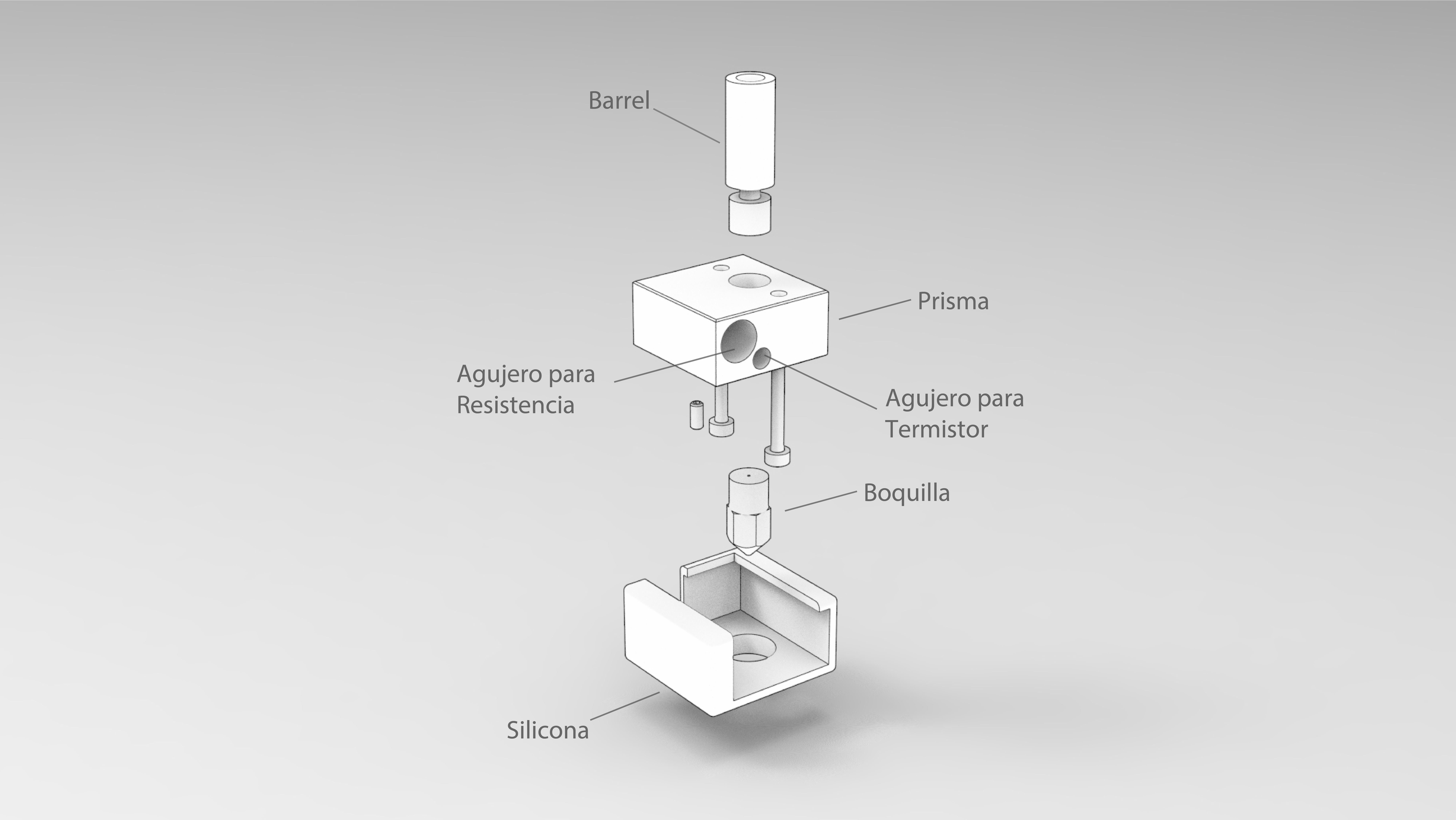

En la imagen de arriba podemos observar las diferentes piezas que componen al hotend.

Cómo montar un hotend desde cero

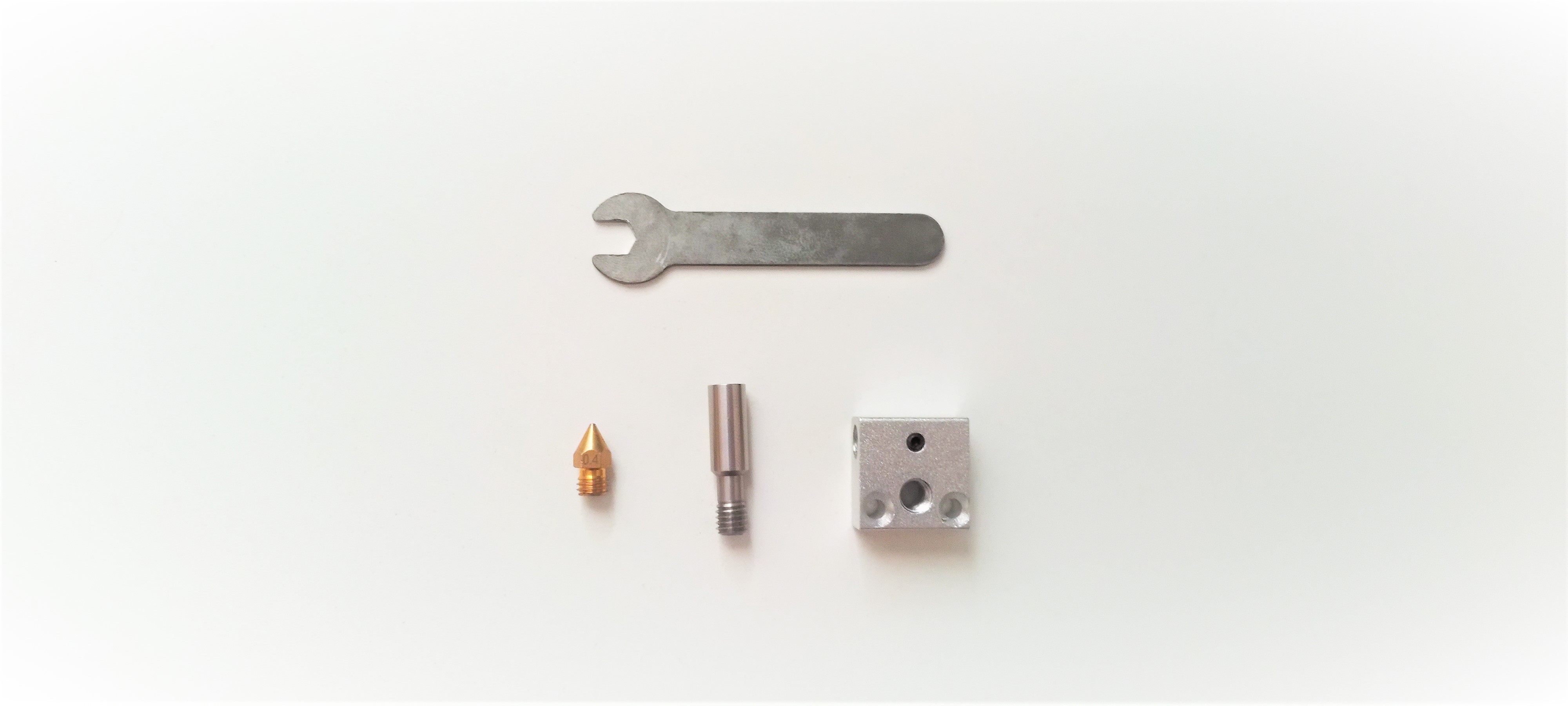

Necesitaremos:
· Boquilla nueva
· Barrel con teflon. Puedes ver como colocar el teflon aquí: Cambio de teflon
· Prisma
· Llave fija Nº7 que viene en el kit de tu impresora

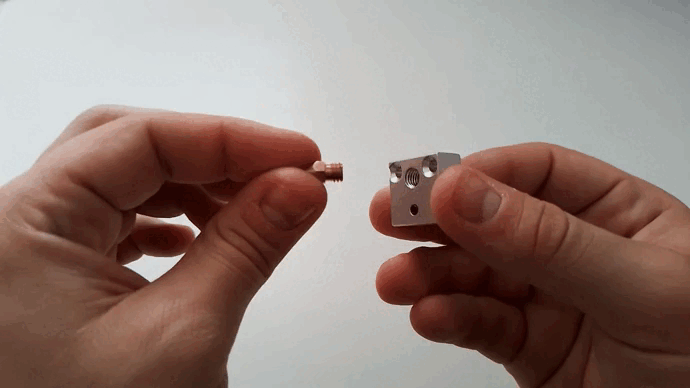

1) Colocar la boquilla
Lo primero que haremos es roscar la boquilla en el prisma hasta que haga tope. A continuación, la aflojaremos una vuelta.

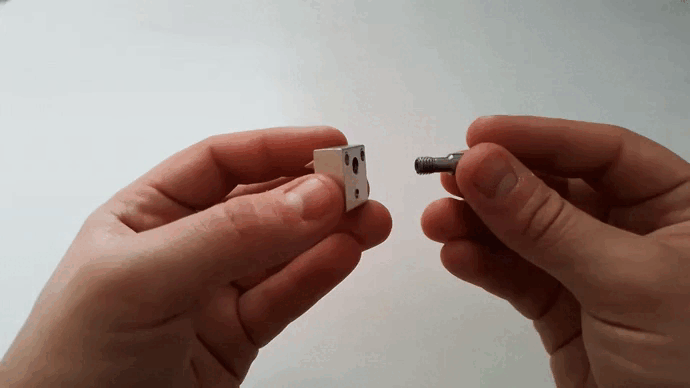

2) Colocar el barrel
Una vez puesta la boquilla, introduciremos el barrel hasta que haga tope.

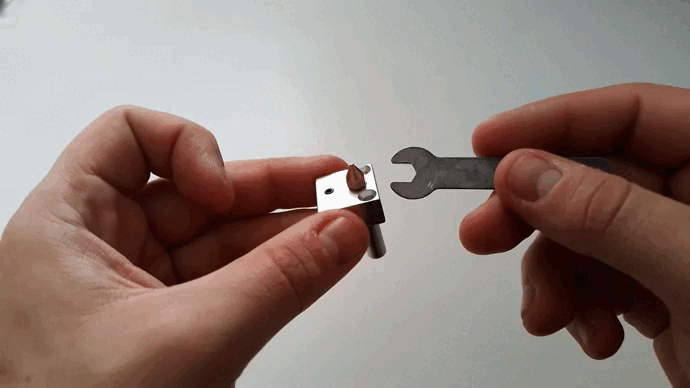

3) Ajustar la boquilla
En tercer lugar, ajustaremos la boquilla con la llave fija de nuestro kit todo lo que podamos (no es necesario realizar extremada fuerza, solo asegurarse de que quede bien ajustada).

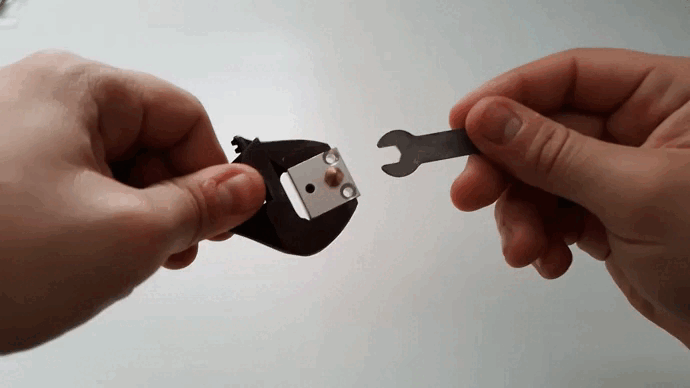

Para este paso podemos ayudarnos de una llave francesa para sostener el prisma.

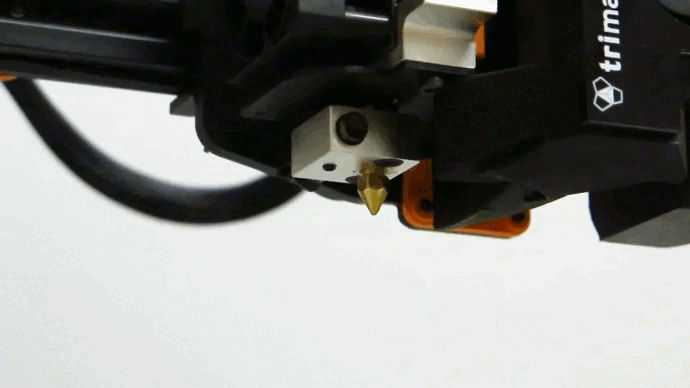

4) Ajustar en caliente
Por último, pasa asegurar una buena unión, antes de utilizar el hotend, volver a ajustar la boquilla en caliente (200ºC) con cuidado.

Atención: es importante asegurarse de que ambas piezas han quedado bien unidas y fijas, para evitar futuros inconvenientes.
